21.8. Проходка шурфов
Проходка шурфов механизированным способом
Грейферная установка ЭО-4321
Грейферная установка ЭО-4321 позволяет проходить шурфы глубиной до 10 м.
Техническая характеристика грейферной шурфопроходческой установки ЭО-4321
Вместимость грейфера, м3...........0,2
Глубина шурфа, ..............До 10
Площадь поперечного сечения шурфа в проходке, м2:
круглого...............1.5
прямоугольного.............2
Высота разгрузки, м.............3,5
Радиус черпания, м.............6,4
Грузоподъемность вспомогательного подъемного устройства, т 0,2
Установка комплектуется сменными грейферами, что
обеспечивает возможность проходки шурфов квадратной (S = 2 м2)„ круглой
(S = l,5 м2) или прямоугольной (S= 1,3 м2) формы в породах I—IV
категорий. Возможности установки ЭО-4321 позволяют использовать ее для
механизированной проходки шурфов в скальных породах после
предварительного их рыхления буровзрывным способом.
Шурфы, проходимые установкой ЭО-4321, крепят инвентарной крепью (рис.
21.17). После проходки шурфа на глубину
2 м устанавливают устьевую секцию инвентарной крепи, а затем при помощи
элементов подвески монтируют несущие венцы. Стенки шурфа затягивают
досками.
На глубину более 2 м спуск и подъем людей и элементов крепи осуществляют
вспомогательным подъемным устройством, которым оснащена установка.
Радиус поворота и высота разгрузки грейфера позволяют формировать отвал
с размерами, достаточными для размещения всей породы при проходке шурфа
на проектную глубину.
При выполнении работ в шурфе проветривание его обеспечивается с помощью
вентилятора СВЦ78М, а водоотлив — с помощью насоса Н-1М.
Для проходки шурфов по скальным породам с предварительным рыхлением их
взрывом, в комплекте установки предусмотрено оборудование для бурения
шпуров (перфоратор ПП63С), бадья БШ-0,12, предохранительный полок и
подвесная лестница.

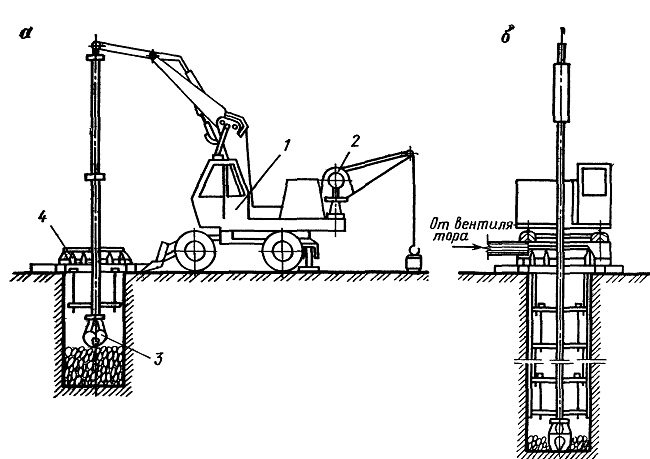

Рис. 21.17. Схемы проходки устьевой части шурфа (а)
и шурфа с креплением его инвентарной подвесной крепью (б):
1 — шурфопроходческая установка; 2 —лебедка вспомогательного подъемного
устройства; 3 —грейфер; 4 —устьевая секция инвентарной крепи
