21.8. Проходка шурфов

Техническая характеристика шурфопроходческого подъемника ПМШ2М

Натяжение каната на барабане лебедки, до .....196

Скорость подъема, м/с:

груза.................0,8

людей................0,3

Глубина шурфов, м.............До 20

Высота разгрузки, м.............2,2

Мощность электродвигателя, кВт.........3

Масса, кг................1000

В зависимости от физико-механических свойств пород крепление шурфов осуществляется сплошной венцовой крепью (см. рис. 21.13, с), венцовой крепью на стойках (см. рис. 21.13,б) или инвентарной крепью типа КШП и КШИ. Конструкции инвентарной крепи рекомендованы типовыми технологическими схемами и входят в комплект необходимого оборудования для проходки шурфов глубиной до 20 м.

Инвентарная крепь состоит из устьевой секции, несущих венцов и элементов подвески. После проходки шурфа на глубину 2 м производят установку устьевой секции. Затем при помощи элементов подвески монтируют несущие венцы. Расстояние между венцами составляет 1 м. Стенки шурфа перекрывают затяжкой из досок.

Доставку элементов крепи в шурф производят в бадье.

Для защиты работающего в забое во время подъема бадьи от случайного падения кусков породы на одной из стенок шурфа над забоем монтируют предохранительный полок, под которым должен находиться рабочий во время движения бадьи.

Спуск людей в забой и их подъем на поверхность производятся в бадье и с помощью подвесной лестницы.

Водоотлив из шурфа осуществляется с помощью подвесного насоса ПВН-11м или забойного насоса Н-1М.

Для проходки шурфов глубиной до 30 и 40 м рекомендованы типовые сечения прямоугольной формы с площадью в свету 3,2 и 4 м2 (табл. 21.1). В соответствии с требованиями Правил безопасности шурфы такой глубины проходят с разбивкой их сечения на два отделения, одно из которых является лестничным, а другое — подъемным (рис. 21.15).

Проведение глубокого шурфа включает следующие основные стадии: проходку устья шурфа с возведением крепи; устрой-ство перекрытия устья и проходку и армирование шурфа. Устьевую часть шурфа на глубину до 2 м проходят с применением отбойных молотков или буровзрывных работ. Крепление осуществляют сплошной венцовой крепью. Первоначально возводят опорный венец, а затем на нем устанавливают рядовые венцы до устья. Над проходческой рамой возводят еще несколько (два-три) рядовых венца, чтобы крепь была выше уровня поверхности не менее чем на 0,3 м. Устье обязательно перекрывают лядами, которые предотвращают падение в шурф случайных предметов, и открывают только для пропуска бадьи.

Технология буровзрывных работ при проходке глубоких шурфов практически не отличается от таковой при проходке шурфов меньшей глубины.

Проветривание производят с использованием центробежного вентилятора и вентиляционных труб диаметром 400 мм. Вентиляционный трубопровод располагают в подъемном отделении.

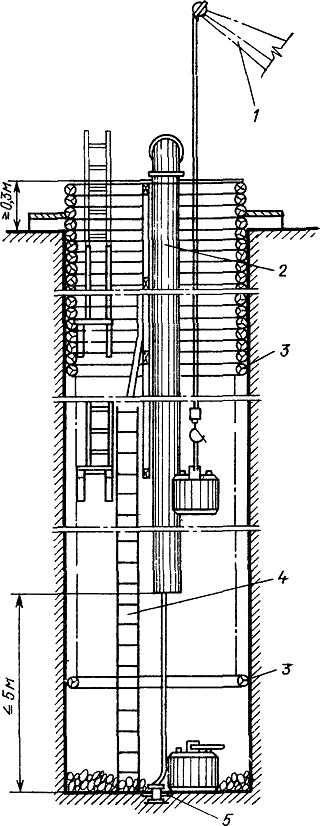

Рис. 21.15. Схема проходки глубоких шурфов буровзрывным способом:
1 — шурфопроходческий подъемник;
2 — вентиляционный трубопровод;
3 — венцы; 4 — подвесная лестница; 5 — погружной забойный насос
