15.3. Организация работ по погрузке горной породы

Применение при погрузке породы ленточных перегружателей

Заслуживает большого внимания применение при погрузке породы ленточных перегружателей. От погрузочной машины порода поступает в приемный бункер перегружателя, а из него по ленточному транспортеру — в состав из пяти — восьми вагонеток. При использовании перегружателей затраты времени на маневровые операции существенно сокращаются и сводятся к минимальным. В практике геологоразведочных работ нашел распространение самоходный консольный перегружатель
ПСК-1.

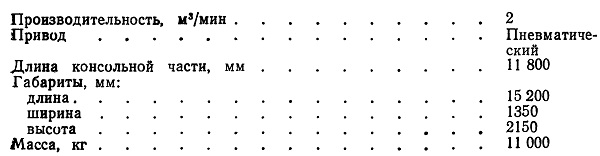

Техническая характеристика перегружателя ПСК-1

Следует, однако, заметить, что применение забойного перегружателя возможно лишь в прямолинейных выработках с площадью поперечного сечения не менее 6,4 м2. Кроме того, использование перегружателя в комплексе с другим самоходным оборудованием, например с буровыми каретками, в однопутных выработках сопряжено с необходимостью проходки тупиковых заездов для размещения в них перегружателя.

В ряде случаев при проходке, например, штолен и штреков с рассечками последние могут успешно использоваться для выполнения обменных опережений (рис. 15.7). Состав порожних вагонеток подается электровозом в рассечку, а далее маневровые операции выполняются с помощью погрузочной машины. Эта схема удобна в том случае, когда для проходки рассечек применяется то же самое оборудование, что и в основном забое.

Для подачи порожних вагонеток в рассечку электровозом* необходимо, чтобы расстояние от погрузочной машины до рассечки было не менее длины поезда.

Скреперная уборка породы, успешно применяемая при уборке породы в горизонтальных выработках небольшой площади поперечного сечения, организуется по различным схемам.

При проведении коротких штолен скреперные лебедки устанавливаются у их устья на эстакадах (рис. 15.8). Скреперование породы в этом случае может осуществляться непосредственно в отвал или в транспортные средства.

Длина скреперования одиночными скреперами достигает 50—60 м, а спаренными — до 100 м и более (рис. 15.9). Необходимо при этом иметь в виду, что при спаривании скреперов^ требуются соответственно и более мощные скреперные лебедки.

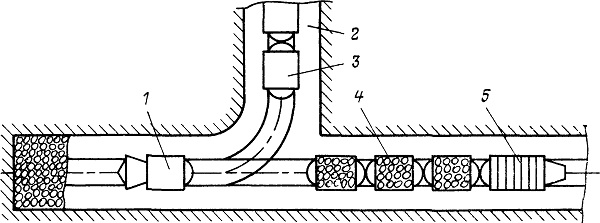

Рис. 15.7. Схема использования рассечек для выполнения обменных операций: 1 — погрузочная машина, 2 — рассечка, 3 — порожняя вагонетка, 4 — груженая вагонетка, 5 — электровоз

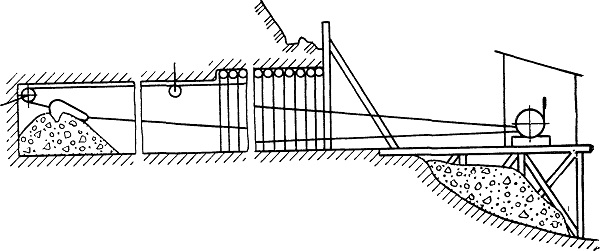

Рис. 15.8. Схема скреперной уборки при проведении короткой штольни

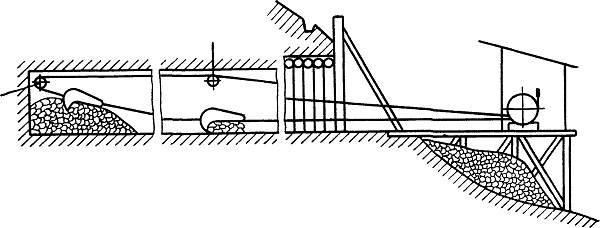

Рис. 15.9. Схема уборки породы спаренными скреперами
