16.4. Общие сведения о подъеме при проходке разведочных шурфов и стволов шахт

Подъем при проходке стволов шахт

Подъем обеспечивается подъемными установками, к оборудованию которых относятся: подъемные машины (лебедки) с приводами, копер, копровые шкивы, бадьи, подъемные канаты, прицепные устройства и сигнализация.

При проходке стволов применяют однобарабанные и двухбарабанные подъемные машины и лебедки и в соответствии с этим — одноконцевой или двухконцевой подъем.

Одноконцевой подъем характеризуется движением по стволу одной бадьи. Подъем может быть организован следующим об-разом. Порожняя бадья опускается на забой, а вторая бадья находится под погрузкой. После ее загрузки и прибытия на забой порожней бадьи производится перецепка бадей.

Возможна схема подъема и без перецепки, однако в этом случае во время движения бадьи по стволу и ее разгрузки на поверхности погрузка породы в забое не производится.

Двухконцевой бадьевой подъем (рис. 16.2) функционирует следующим образом. Две бадьи, одна из которых груженая, а другая порожняя, движутся в стволе. В это время третья бадья отцеплена от каната и находится в забое ствола под погрузкой. Бадья, поднятая на поверхность, без отцепки от каната разгружается, а порожняя бадья на забое отцепляется и становится под погрузку. Вместо нее к канату прицепляется загруженная бадья. Таким образом, при двухконцевом подъеме в работе находятся три бадьи.

Производительность двухконцевого подъема выше, чем одноконцевого. Двухконцевой подъем целесообразно применять при проходке стволов значительной глубины и большой площади поперечного сечения.

Одноконцевой подъем с перецепкой бадей применяется при такой глубине ствола, когда время погрузки породы в бадью будет больше времени полного оборота бадьи, т. е. когда исключается простой погрузочной машины. При большей глубине
ствола и применении высокопроизводительной погрузочной машины, а следовательно, и бадей большей вместимости целесообразно производить подъем двумя одноконцевыми установками без перецепки бадей.

При окончательном выборе схемы подъема необходимо учитывать, что по сравнению с двухконцевым одноконцевой является в большей степени неуравновешенной системой.

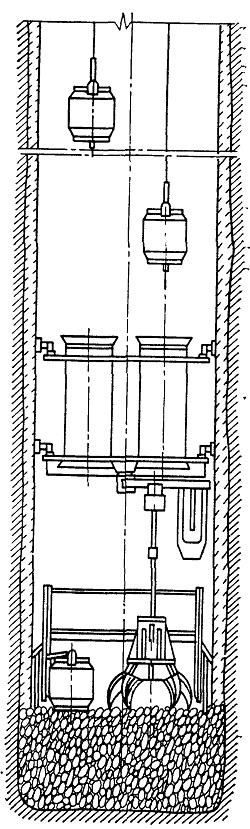

Рис. 16.2. Схема двухконцевого бадьевога подъема
