ГИДРОРАСПРЕДЕЛИТЕЛЬ ГР-520 ЭКСКАВАТОРА ЕК-14

ГИДРОРАСПРЕДЕЛИТЕЛЬ ГР-520 ЭКСКАВАТОРА ЕК-14

На экскаваторе установлен 10-ти золотниковый гидрораспределитель (рис. 32), состоящий из общей плиты 1, на которую монтируются 10 секций. Из них: две центральные секции - напорно-сливные (4,13), восемь секций - рабочие (2,3,6,10,11,12,14,15).

В корпусе плиты 1 предусмотрены коммутационные силовые линии и линии гидроуправления с вмонтированными 17 и пристыкованными 16 клапанами “ИЛИ”, обеспечивающими управление золотниками. Через плиту также осуществляется слив рабочей жидкости от исполнительных гидромоторов.

В напорном канале в плите в местах подвода жидкости к рабочим секциям стрелы, рукояти, ковша и поворота платформы встроены обратные клапаны 18 (рис.32), которые препятствуют обратному потоку рабочей жидкости при включении и под действием реактивной нагрузки.

Напорно-сливные секции предназначены для подвода рабочей жидкости от 2-х регулируемых насосов насосной установки к напорным каналам в плите.

На схеме гидрораспределителя (рис.33) вмонтированные в плиту клапаны «ИЛИ» обозначены звездочкой.

Рис. 32 Гидрораспределитель 1 - плита; 4, 13 - напорно-сливные секции; 2, 3, 6, 10, 11, 12, 14, 15 - рабочие секции; 7 - штуцер; 8 - болт; 9 - шайба; 16 - пристыкованный блок клапанов “ИЛИ”; 17 - вмонтированный клапан “ИЛИ”; 18 - обратный клапан.

Рис. 33 Схема гидравлическая гидрораспределителя Р - подвод, А и В - отводы, X и Y - линии управления, Т - слив, Др - дренаж.

Рис. 34 Клапан “ИЛИ”
1 - корпус; 2, 5 - кольца; 3, 6 - втулка; 4 - заглушка; 7 - шарик; 8 - шайба;
9 - штуцер.

Конструкция пристыкованного клапана “ИЛИ” показана на рис. 34.

Каждая из напорно-сливных секций состоит из корпусов 1 (рис. 35), двухпозиционного золотника 2, регулировочной 3 и возвратной 4 пружин и двух крышек 5 и 6. В отверстие одной крышки подводится давление управления, а другая соединена со сливом. В корпус одной из напорно-сливных секций установлены предохранительные клапаны 10 и 11 (рис. 35) непрямого действия, предназначенные для ограничения давления в насосе от исполнительных механизмов.

Рабочие секции предназначены для направления одного или двух потоков рабочей жидкости к исполнительным органам.

Рабочие секции состоят из чугунных корпусов 14, 17 и 18 (рис. 35), трехпозиционных золотников 15 и 16, пружин 3 и 4, крышек 5 и 6.

Конструкция золотника 15 в секции механизма хода обеспечивает в нейтральной позиции соединение рабочих отводов со сливом, в остальных рабочих секциях в нейтральной позиции золотника 16 рабочие отводы заперты.

Конструкция предохранительного клапана показана на рис. 36.

Рис. 35 Секции гидрораспределителя 1, 14, 17, 18 - корпус; 2, 15, 16 - золотники; 3, 4 - пружины; 5, 6 - крышки; 10, 11 - предохранительные клапаны; 19 - предохранительно-подпиточный клапан; 20 - подпиточный клапан; 21 - ограничитель хода золотника.

Рис. 36 Клапан предохранительный 1 - кольцо защитное; 2, 8 - кольцо резиновое; 3, 7 - клапан; 4, 10 - пружина; 5, 9 - втулка; 6 - кольцо; 11 - гайка; 12 - винт регулировочный.

Возврат золотников в нейтральную позицию осуществляется двумя пружинами 3 и

4, размещенными в длинной крышке. Внешняя пружина служит для установки золотника точно в нейтральную позицию, внутренняя (пропорциональная) при нейтральной позиции золотника имеет осевой зазор 3 мм.

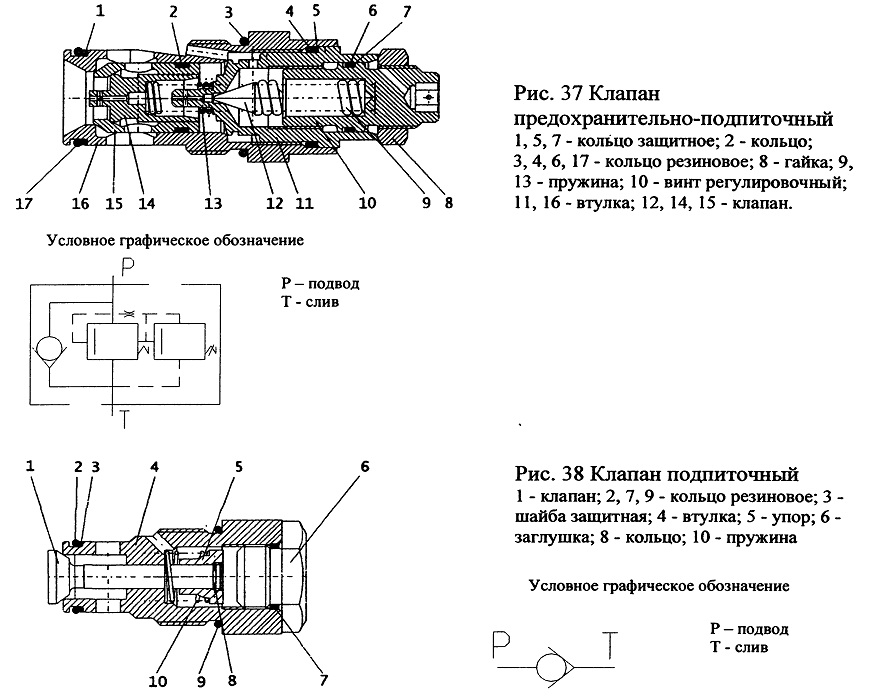

В секциях стрелы, рукояти и ковша установлены предохранительно-подпиточные клапаны 19, а в секции механизма поворота платформы - подпиточные клапаны 20. Конструкции предохранительно-подпиточного и подпиточного клапанов показаны на рис. 37 и 38.

В крышках рабочих секций стрелы, рукояти и ковша установлены ограничители хода золотника 21, с помощью которых можно изменять проходное сечение магистрали, а, следовательно, можно регулировать скорость движения рабочих органов.

Гидрораспределитель работает следующим образом. Рабочая жидкость от двух насосов (рис. 33) подводится к напорному золотнику. При нейтральной позиции всех золотников рабочая жидкость от подвода Р1 проходит через корпус напорного золотника, через плиту, через переливной золотник, через плиту, через напорный золотник на слив Т2, а от подвода Р2 - через напорный золотник, через плиту - на слив Т2 и объединяется с потоком от Р1. При включении рабочих золотников: ход, отвал, поворот платформы, рукоять - включается переливной золотник и отсоединяет поток Р2, таким образом работает только один поток Р1. При включении рабочих золотников: добавка хода, стрела, рукоять, ковш - включается напорный золотник и обеспечивает объединение потоков Р1 и Р2 к рабочим золотникам.
