2.

ГИДРОМОТОР ХОДА ЭКСКАВАТОРА ЕК-14

В качестве гидромотора хода может быть использован регулируемый гидромотор аксиально-поршневого типа. Гидромотор с качающим узлом шатунного ведения блока цилиндров с регулятором потока позволяет получать пропорциональные зависимости объема от давления. Конструкция аналогична конструкции регулируемой секции строенного насоса (см. рис. 30).

3.

ШЕСТЕРЁННЫЙ ГИДРАВЛИЧЕСКИЙ НАСОС ЭКСКАВАТОРА ЕК-14

 (рис. 31)

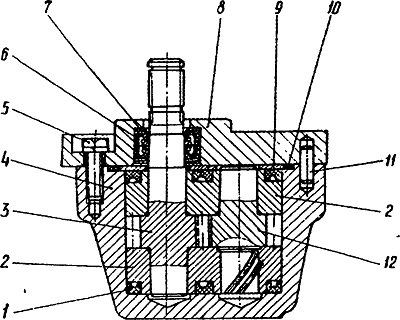

Рис. 31 Шестеренный гидравлический насос
1 - манжета; 2 - самоустанавливающийся подшипник; 3 - ведущая шестерня; 4 - корпус;
5 - болт, 6 - манжета; 7 - опорное кольцо;
8 - крышка; 9 - пластана; 10 - уплотнительное кольцо; 11 - штифт; 12 - ведомая шестерня.

Привод насоса осуществляется от дизельного двигателя, на котором он установлен. Направление вращения входного вала насоса: левое - с двигателем Д-245.
