Насосный агрегат является трехпоточным узлом гидропривода, преобразующим энергию вращения приводного вала в энергию потока рабочей жидкости.

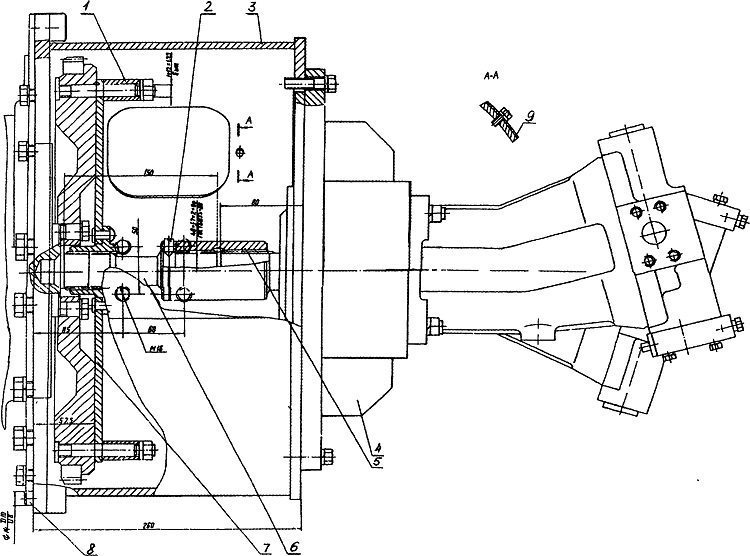

Рис. 29 Установка насоса 1 - втулка; 2 - винт стопорный; 3 - корпус; 4 - насос; 5 - муфта; 6 - вал промежуточный; 7 - ступица; 8 -штифт; 9 - крышка.

Агрегат имеет редуктор, два регулируемых насоса и один нерегулируемый.

Регулируемый насос (рис. 30) представляет собой корпус, в котором находится качающий узел.

Качающий узел включает вал 1, установленный в корпусе 5 на подшипниках 6 и 7. Со стороны конца вала 1 насос закрывается крышкой 4 с манжетой 2. Фланец вала через сферические головки шатунов 9 соединен с поршнями 10 и шипом 27. Поршни 10 перемещаются в цилиндрах блока 11, всасывая и нагнетая рабочую жидкость через пазы распределителя 12 в каналы корпуса регулятора 23. Величина хода поршней определяется углом, образованным осями вращения, блока 11 и вала 1. Блок по сферической поверхности контактирует с распределителем 12, который противоположной стороной прилегает к опорной поверхности корпуса регулятора 24.

Блок регулятора состоит из установленных в корпусе 24 ступенчатого поршня 21, пальца 22, фиксирующего винта 25, золотника 23 с башмаком 29 и подпятником 28, рычага 20 и крышки 15, имеющей, в зависимости от исполнения насоса, разную комплектацию.

Полость меньшего диаметра поршня 21 постоянно соединена с каналом нагнетания насоса, а давление в полости большего диаметра поршня 21 регулируется дроссели-

рующим пояском золотника 23. Через отверстия в поршне 21 и пальце 22 жидкость поступает под дросселирующий поясок золотника 23.

Двухкромочный ступенчатый золотник является измерителем давления и через башмак 29 и подпятник 28 воздействует на рычаг 20, на другое плечо которого действуют детали крышки 15 пружины и (или) плунжера, определяющие момент и подачу. В различных исполнениях насоса настройка и поднастройка насоса могут осуществляться различными способами.

В крышке находятся пружины 16 и 17, предназначенные для механической настройки регулятора.

Увеличение момента настройки (увеличением силы пружины) вызывает увеличение рабочего объема, подачи и потребляемого момента насоса.

Регулятор предназначен для поддержания или изменения потребляемого момента и подачи насоса посредством изменения рабочего объема и может работать как в автоматическом режиме от рабочего давления, так и от системы управления, обеспечивая требуемые характеристики.

Работает регулятор следующим образом:

- пока момент настройки превышает момент от золотника, золотник 23 закрывает дросселирующее отверстие в пальце 22 и через продольные канавки соединяет полость большого цилиндра поршня 21 регулятора с входом в насос - рабочий объем соответствует номинальному (максимальному);

- как только момент от золотника 23 превысит момент настройки, золотник смещается, соединяет одной кромкой полость большего цилиндра поршня 21 с рабочим давлением, а другой кромкой разъединяет полость большего цилиндра поршня 21 и вход насоса, в результате чего происходит регулирование давления в полости большего цилиндра поршня 21 и уменьшение рабочего объема;

- объем уменьшается до тех пор, пока не будет достигнуто равновесие моментов на рычаге 20 за счет уменьшения плеча со стороны золотника 23;

- при уменьшении рабочего давления равновесие на рычаге 20 достигается за счет увеличения плеча со стороны золотника 23;

- изменение рабочего объема насоса вызывает изменение приводного момента и регулирование потребляемой мощности.

Подачей давления гидроуправления, которое снимается с гидрораспределителя (магистрали 22 и 23 на гидросхеме), выполняется настройка регулятора мощности во всем диапазоне. При минимальной величине давления насос выдает минимальную подачу.

Кроме регулятора мощности в насос встроен клапан отсечки. Рабочее давление через канал в корпусе 35 подается под торец золотника 34. При повышении давления настройки клапан отсечки передвигается и золотником 34 производит отсечку давления гидроуправления на плунжер 37, из-под которого в этой позиции производится слив. Насос осуществляет минимальную подачу. При понижении давления золотник 34 возвращается в первую позицию, осуществляя подвод давления гидроуправления под плунжер 37. Регулятор возвращается в режим работы регулятора мощности. Величина настройки клапана отсечки определяется настройкой пружины 33, осуществляемой винтом 30. Винтом 13 производится регулировка потребляемой насосом мощности от двигателя: вворачиваем винт - мощность увеличивается, выворачиваем — уменьшается.

Уровень масла, заливаемого в редуктор насосного агрегата, должен находиться на уровне риски на щупе, установленном в корпусе, или на уровне контрольного отверстия сбоку редуктора, закрываемого пробкой.

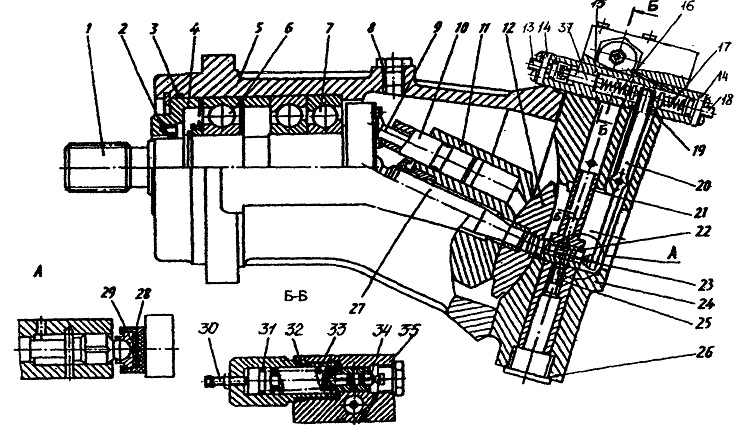

Рис. 30 Насос регулируемый 1 - вал; 2 - манжета; 3, 8, 19, 26, 31, 32 - кольца; 4, 15 - крышки; 5, 24 - корпуса; 6, 7 - подшипники; 9 -шатун; 10, 21 - поршни; 11 - блок; 12 - распределитель: 13, 18 - винт-поршень; 14 - пластина; 16, 17, 33 -пружина; 20 - рычаг; 22 - палец; 23, 34 - золотник; 25 - винт; 27 - шип; 28 - подпятник; 29 - башмак; 30 -винт; 35 - корпус; 37 - плунжер.
