1.3.2. Передний мост экскаватора ЕК-8

 (рис. 20)

Конструкция переднего моста, в основном, аналогична конструкции заднего моста и имеет следующие отличия:

1) корпус переднего моста состоит из картера 10, к которому с двух сторон приварены поворотные кулаки 8;

2) в поворотные кулаки запрессованы втулки 7, в которых могут свободно поворачиваться на шкворнях 6 суппорты 5;

Упорные шариковые подшипники 18, входящие в расточки суппорта 5, воспринимают вертикальные нагрузки;

3) передний мост имеет две пары полуосей: 1 и 12. Между собой каждая пара полуосей соединена сдвоенным карданным шарниром.

Кардан образован вилками полуосей 1 и 12, сдвоенной вилкой 16 и двумя крестовинами 17, установленными в вилки полуосей на игольчатых подшипниках 9. От выпадения подшипники удерживаются стопорными кольцами.

В расточки корпуса главной передачи вставлен гидроцилиндр управления поворотом колес и зафиксирован крышками правой 4 и левой 11 и болтами 3.

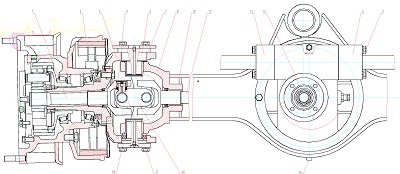

Рис. 20 Передний мост
1, 12 - полуоси; 2 - фрикционная накладка; 3 - болт; 4 - крышка; 5 - суппорт; 6 - шкворень; 7 - втулка; 8 - поворотный кулак; 9 - игольчатый подшипник; 10 - картер; 11 -крышка; 13 - главная передача; 14 - сливная пробка; 16 - сдвоенная вилка; 17 - крестовина; 18 - упорный подшипник.
