Задний мост экскаватора ЕК-8

1.3. МОСТЫ ЭКСКАВАТОРА ЕК-8

1.3.1. Задний мост экскаватора ЕК-8

(рис. 19)

Задний мост экскаватора состоит из главной передачи, картера и ступиц колес вместе с находящимися в них деталями (планетарной передачей, полуосями, подшипниками и т.д.).

Главная передача 16 представляет собой отдельную сборочную единицу, которая может быть снята с экскаватора без разборки моста. Корпус 26 главной передачи соединен болтами с картером 14.

Вал-шестерня 23 главной передачи, которая приводится во вращение фланцем 24, связанным с выходным валом КПП, через шестерню 21 передает крутящий момент на приводные по-

луоси 15. Ограничительный болт 18 препятствует осевому биению шестерни 21. К диску шестерни 21 заклепками 30 присоединена чашка 17, в которой смонтирован дифференциал - механизм, обеспечивающий качение правого и левого ведущих колес экскаватора с различной скоростью (на поворотах или при движении по неровной дороге).

В состав дифференциала входит закрепленная в чашке 17 крестовина 22, на которую засажены четыре сателлита 20, имеющие возможность свободно вращаться на крестовине. Сателлиты находятся в постоянном зацеплении с двумя шестернями 19, жестко закрепленными на концах полуосей 15.

Если экскаватор движется прямолинейно по ровной дороге, ведущие правые и левые колеса проходят равные пути. Сателлиты, поворачиваясь с крестовиной 22, относительно своих осей не вращаются, а их зубья как бы заклинивают обе полуосевые шестерни 19 и вращают их с одинаковой частотой.

При повороте, а также при движении по неровной дороге ведущие колеса экскаватора, движущиеся по внутреннему радиусу и испытывающие большие сопротивления дороги, начинают вращаться медленнее, чем колеса, движущиеся по внешнему радиусу и испытывающие меньшее сопротивление. При этом сателлиты 20, вращаясь вместе с крестовиной 22, начинают перекатываться по замедлившей свое вращение полуосевой шестерне 19. В результате начинают поворачиваться вокруг своих осей, увеличивая частоту вращения второй полуосевой шестерни 19 и колес, движущихся по внешнему радиусу.

Составная чашка 17 базируется в корпусе 26 на конических подшипниках 28. Для регулировки подшипников и зацепления конических шестерен главной передачи в процессе сборки моста служат бронзовые шайбы 29, гайки 27, регулировочные прокладки 25.

Крутящий момент от полуосей 15 к ступицам 9 передается через планетарный редуктор. Солнечная шестерня 2 жестко связана с полуосью и находится в зацеплении с тремя сателлитами 4, которые обкатываются по внутренним зубьям неподвижной коронной шестерни 8, приводя во вращение водило 1 и ступицу 9 колеса.

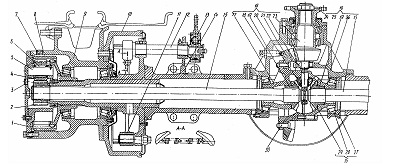

Рис. 19 Задний мост
1 - водило; 2, 8, 19, 21 - шестерни; 3 - контрольное отверстие; 4, 20 - сателлиты; 5 - ось сателлита; 6 - игольчатый подшипник; 7 - сливное отверстие ступицы; 9 - ступица колеса; 10 - тормозной барабан; 11 - тормозная колодка; 12 - тормозной кулак; 13 - регулировочный рычаг; 14 - картер моста; 15 - полуось; 16 - главная передача; 17 - чашка; 18 - ограничительный болт; 22 - крестовина; 23 - вал-шестерня; 24 - фланец; 25 - регулировочные прокладки; 26 - корпус главной передачи; 27 - гайка; 28 - конический подшипник; 29 - шайба; 30 - заклепка.
