1.2. Коробка перемены передач экскаватора ЕК-8

Коробка перемены передач (КПП) предназначена для передачи крутящего момента от гидромотора к ведущим мостам, переключения передач, включения и выключения переднего моста и предотвращения самопроизвольного начала движения экскаватора (включения стояночного тормоза).

В состав КПП входят: гидромотор, двухступенчатая зубчатая передача, механизм переключения передач, стояночный тормоз.

В мостах экскаватора применены пневматические колодочные тормоза.

ВНИМАНИЕ! Во избежание выхода КПП из строя переключение передач должно производиться только при полной остановке экскаватора.


1.2.1. Зубчатая передача экскаватора ЕК-8

Шестерня 7 (рис. 17), закрепленная на выходном валу гидромотора 5 и подшипнике на первичном валу-шестерне, передает крутящий момент шестерне 24. Шестерня 24, установленная на подшипниках 23 на валу 22 вторым наружным зубчатым венцом, находится в постоянном зацеплении с шестерней 9, закрепленной на валу-шестерне 10. Вал-шестерня 10 находится в зацеплении с шестерней 19, установленной на подшипниках 20 на валу 22.

Вал 22 и вал-шестерня 10 установлены на подшипниках в расточках корпуса 6.

Крутящий момент передается валу 22 через полумуфту 21, имеющую возможность перемещаться по шлицам вдоль оси этого вала, входя в зацепление с внутренними зубчатыми венцами либо шестерни 24, либо шестерни 19, включая при этом соответственно 2-ю или 1-ю передачи.

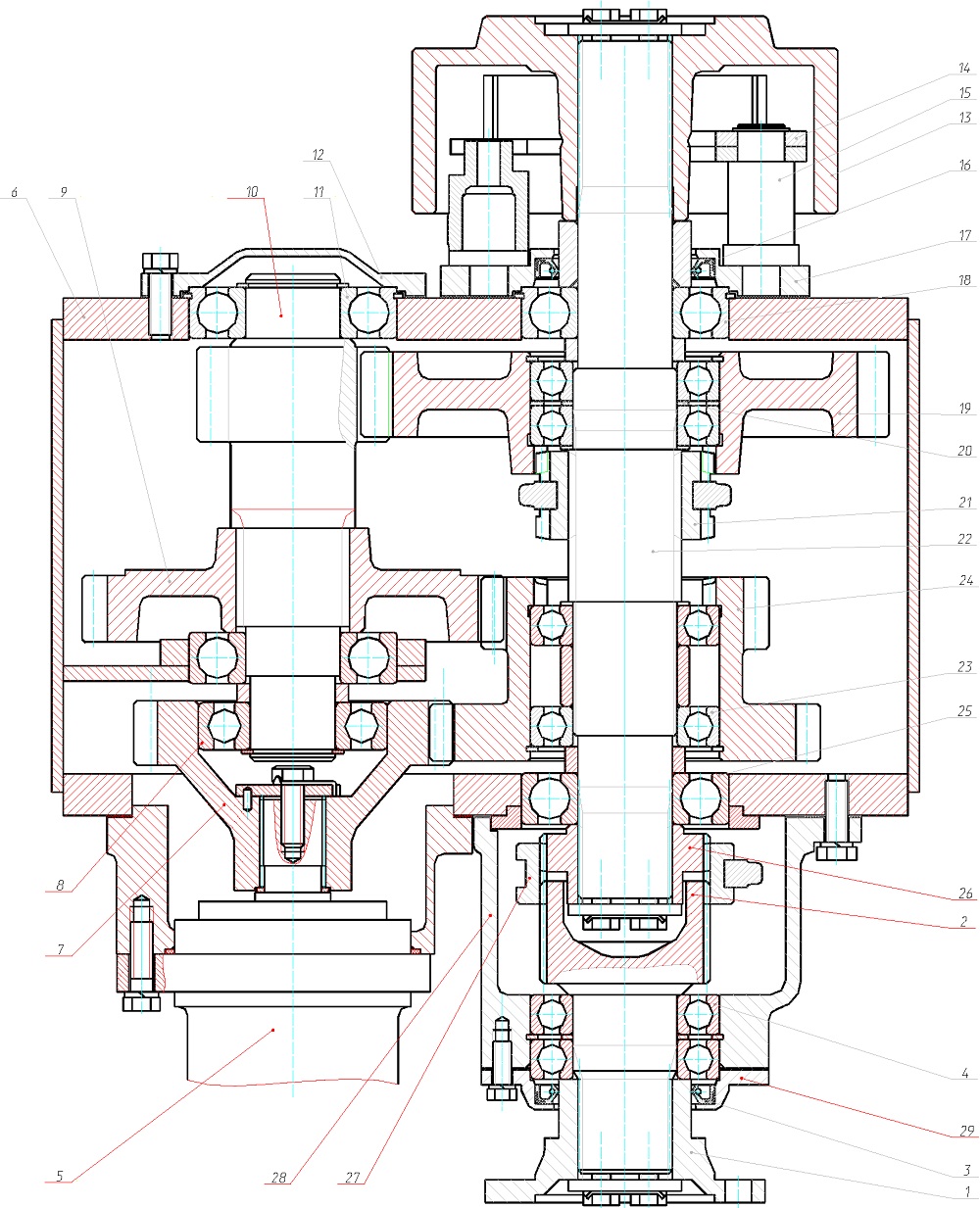

Рис. 17 Коробка перемены передач 1 - фланец; 2 - вал-полумуфта; 3, 16 - манжеты; 4, 8, 11, 18, 20, 23, 25 - подшипники; 5 - гидромотор; 6, 28 - корпус; 7, 9, 19, 24, 26 - шестерни; 10 - вал-шестерня; 12, 17, 29 - крышки; 13 - шкив тормозной; 14 -колодка тормозная; 15 - палец; 21, 27 - полумуфты; 22 - вал.

На одном из концов вала 22 установлена шестерня 26, по зубчатому венцу которой может перемещаться полумуфта 27.
При работе гидромотора 5 крутящий момент постоянно передается на задний мост экскаватора, передний же мост может быть либо включен, либо отсоединен от выходного вала 22.
Для включения переднего моста необходимо ввести полумуфту 27 в зацепление с шестерней 26, жестко закрепленной на конце вала 22.

Управление перемещением полумуфты 21 и полумуфты 27 осуществляется механизмом переключения передач и включения моста нажатием на кнопку выключателя, установленную в кабине.

Включение переднего моста происходит одновременно с включением 1-й передачи, выключение моста - одновременно с включением 2-й передачи (рис.13).
