УСТРОЙСТВО И РАБОТА СОСТАВНЫХ ЧАСТЕЙ ЭКСКАВАТОРА ЕК-8

1. ПНЕВМОКОЛЕСНОЕ ХОДОВОЕ УСТРОЙСТВО ЭКСКАВАТОРА ЕК-8

 (рис. 15)

Пневмоколесное ходовое устройство экскаватора включает в себя следующие составные части: ходовую раму с опорно-поворотным устройством, опору-отвал; коробку перемены передач, передний с гидростабилизаторами и задний мосты, связанные карданными валами; механизм управления поворотом колёс; центральный коллектор, соединённый трубопроводами с гидромотором коробки перемены передач, гидроцилиндрами опоры-отвала, а также с агрегатами системы пневмоуправления (воздушным встроенным ресивером, тормозами колёс, стояночным тормозом, механизмом переключения передач).

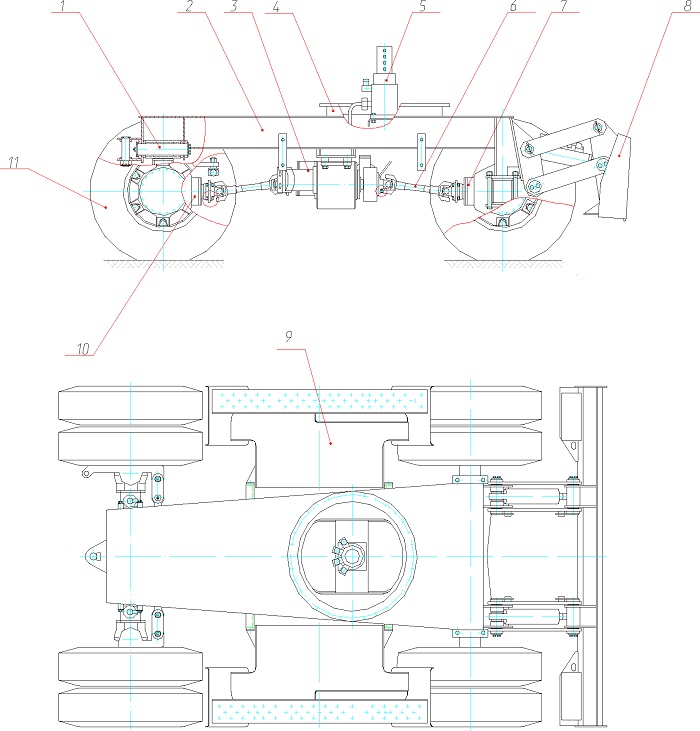

Рис. 15 Пневмоколесное ходовое устройство 1 - механизм управления поворотом колес; 2 - ходовая рама; 3 - коробка перемены передач; 4 - опорноповоротное устройство; 5 - центральный коллектор; 6 - карданный вал; 7 - мост задний; 8 - опора-отвал; 9 - ящик-подножка; 10 - передний мост; 11 - колесо с шиной.
