Погрузчик lg933. Руководство - часть 9





33

4.

ПАСПОРТНАЯ ТАБЛИЧКА.

Паспортная  табличка  прикреплена  с  левой  стороны  переднего  торца  задней  рамы

погрузчика.  На  ней  указаны  модель,  заводской  номер,  дата  выпуска  и  наименование  завода-
производителя.

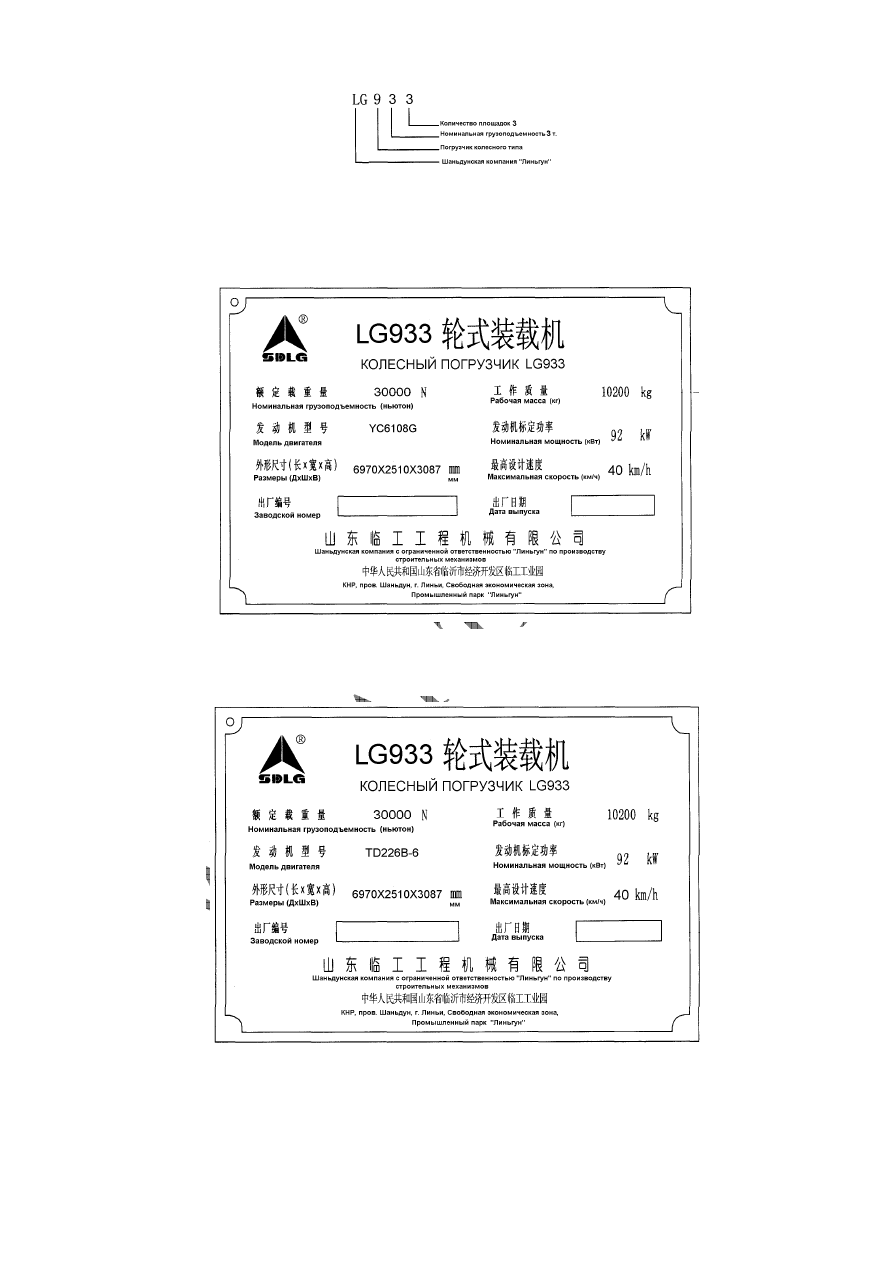

Рисунок 2-3. Паспортная табличка погрузчика LG933 со стандартной стрелой

и

двигателем YC6108G.

Рисунок 2-3. Паспортная табличка погрузчика LG933 со стандартной стрелой

и двигателем TD226B-6.

5.

НАЗНАЧЕНИЕ ПОГРУЗЧИКА.

34

Данный  погрузчик  является  инженерно-строительным  механизмом,  предназначенным

для  выполнения  работ  по  погрузке  и  разгрузке  грунта,  песка,  гравия,  угля,  мусора  и  других
сыпучих материалов.  Он может широко использоваться при строительстве различных объектов,
шахт,  дорог,  аэродромов,  причалов  и  ирригационных  сооружений,  а  также  осуществлять
транспортировку  грузов  на  небольшие  расстояния,  буксировку,  планировку  площадок,
выполнять грузоподъемные и другие вспомогательные работы.

При  установке  соответствующего  оборудования  погрузчик  может  трелевать  бревна,

косить траву, убирать снег, грузить контейнеры и выполнять другие работы.

Конкретные приемы работы смотрите в п. 3.5 Главы 3.

ПРЕДУПРЕЖДЕНИЕ

При использовании погрузчика запрещается:

Превышать грузоподъемность.

Давать нагрузку на одну сторону ковша.

Копать твердый грунт.

Поднимать груззацепляя трос за зубья ковша.

Копать нависающий над погрузчиком грунт высоко
поднятым ковшом.

6.

ТРЕБОВАНИЯ К УСЛОВИЯМ ОКРУЖАЮЩЕЙ СРЕДЫ.

Погрузчик должен эксплуатироваться в следующих условиях окружающей среды:

1. Высота над уровнем моря:

≤

3000 м.

2. Температура воздуха: -15~ +40

о

С.

3. Глубина воды:

≤

400 мм.

Погрузчик является обычным инженерно-строительным механизмом, положения данной

Инструкции  относятся  к  его  использованию  в  обычных  условиях.  Если  погрузчик
эксплуатируется  в  других  целях  или  в  условиях,  представляющих  потенциальную  опасность,
например  при  содержании  в  воздухе  легковоспламеняющихся,  взрывоопасных  газов  или
асбестовой  пыли,  необходимо  соблюдать  особые  правила  безопасности,  а  также  оснастить
погрузчик соответствующим дополнительным оборудованием.

ОСОБЕННОСТИ.

Рабочее  оборудование  погрузчика  спроектировано  удачно,  копающее  усилие  стрелы
большое, коэффициент заполнения  ковша высокий.
Распределение динамического усилия рациональное, в гидросистеме используется насос
большого объема с высокой производительностью.
Тяговое  усилие  высокое,  грузоподъемность  ковша  большая,  погрузчик  приспособлен  к
выполнению бульдозерных работ.

Пальцы оборудованы защитой от пыли, что значительно повысило срок их службы.

Способность  преодолевать  подъемы  высокая,  проходимость  хорошая,

погрузчик

способен работать на сложных поверхностях.

Мощность  двигателя  высокая,  динамичность  хорошая,  скорость  высокая,  радиус
поворота маленький, маневренность высокая, экономичность высокая.

Погрузчик  оборудован  широко  известной  на  рынке  коробкой  передач  BS428
производства Ханчжоуского завода зубчатых механизмов.

35

На  погрузчик  может  устанавливаться  различное  сменное  рабочее  оборудование:  захват
для погрузки бревен (труб), вилочный подъемник для погрузки сена, ковш увеличенного
объема,  ковш  для  горных  работ,  ковш  с  боковой  разгрузкой,    снегоочистительное
оборудование и др.

8.

ТЕХНИЧЕСКИЕ  ХАРАКТЕРИСТИКИ И ПАРАМЕТРЫ.

Параметры

Со стандартной

стрелой

С удлиненной

стрелой

 8.1 Общие характеристики.
 Объем ковша
 Номинальная грузоподъемность
 Время подъема стрелы (с полной нагрузкой)
 Время опускания стрелы (с пустым ковшом)
 Время опрокидывания ковша (с пустым ковшом)
 Скорость движения погрузчика:

  1-я передача переднего хода
 2-я передача переднего хода
 3-я  передача переднего хода

   4-я передача переднего хода
 Задним ходом:

 1-я передача заднего хода
 2-я передача заднего хода

 Максимальное усилие копания
 Максимальное тяговое усилие (развиваемое двигателем)
 Нагрузка запрокидывания (полный поворот)
 Максимальный преодолеваемый подъем
 Минимальный радиус поворота (по наружному краю заднего
колеса)
 Радиус горизонтальной проходимости (по наружному краю
ковша)
 Максимальный угол поворота
 Давление воздуха в шинах:

 передние колеса
 задние колеса

1,8 м

3



30000 Н



5,3  сек.



2,9  сек.



1,0  сек.

 0-8 км/ч
 0-14 км/ч
 0-27 км/ч
 0-40 км/ч

 0-9 км/ч
 0-27 км/ч


96  кН



96  кН



60  кН

 5349 мм

 5882  мм

 0,333-0,353 МПа
 0,275-0,294 МПа

1,6 м

3



27000 Н



5,3  сек.



2,9  сек.



1,0  сек.

 0-8 км/ч
 0-14 км/ч
 0-27 км/ч
 0-40 км/ч

 0-9 км/ч
 0-27 км/ч


92  кН



96  кН



55  кН

 30

о



 5349 мм

 6064  мм
 36

о



 0,333-0,353 МПа
 0,275-0,294 МПа

8.2

Наружные размеры и масса.

 Длина (с ковшом, горизонтально лежащим на земле)
 Ширина (по наружному краю колес)
 Ширина ковша
 Высота
 Колесная база
 Межосевое расстояние
 Минимальный дорожный просвет
 Максимальная высота погрузки(угол погрузки -45

о

 Расстояние погрузки (угол погрузки -45

о

 Угол погрузки
 Полная рабочая масса

 6970 мм
 2310 мм
 2510мм
 3087 мм
 1865 мм
 2700 мм
 375 мм
 2950 мм
 1050мм


45

 10200 кг.

 7185 мм
 2310 мм
 2510мм
 3087 мм
 1865 мм
 2700 мм
 375 мм
 2950 мм
 1020мм


45

 10200 кг.

  8.3  Стандарт и лицензия.
 Госстандарт производства погрузчика
 Номер лицензии на производство

Q/LGJ 001

TS2510013-2009

Глава 3. УПРАВЛЕНИЕ И ЭКСПЛУАТАЦИЯ.

36

1.

УСТРОЙСТВО ПОГРУЗЧИКА.

1.1

Органы управления и приборы.

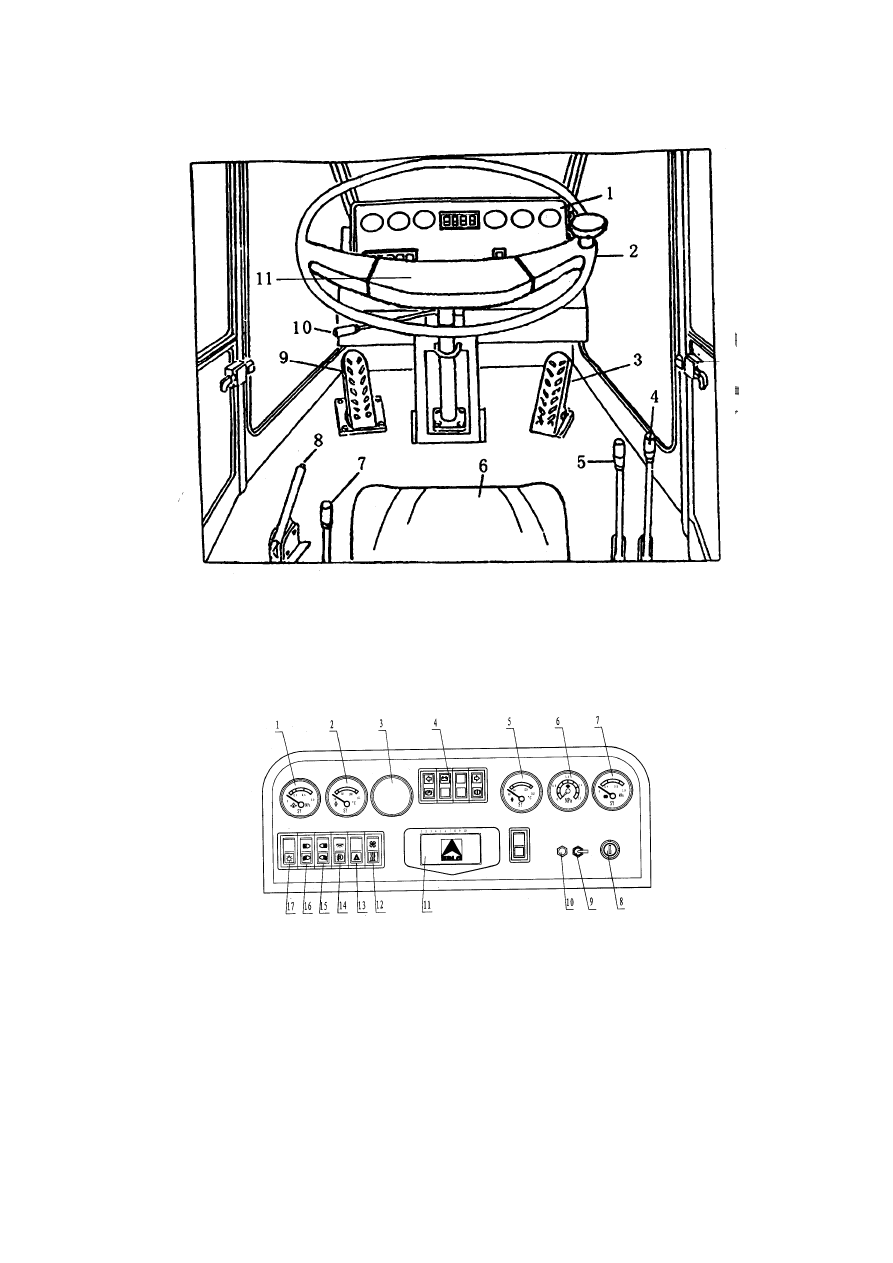

Рисунок 3-1. Схема расположения органов управления.

1 – Панель приборов. 2 – Рулевое колесо. 3 – Педаль акселератора. 4 – Рычаг управления стрелой.

5 – Рычаг управления ковшом. 6 – Кресло водителя. 7 –  Рычаг переключения высших/низших передач.

 8 – Рукоятка стояночного тормоза. 9 – Педаль тормоза.10 – Рычаг перемены передач.

11 – Кнопка звукового сигнала.

Рисунок 3-2. Схема панели  приборов.

1 – Указатель давления масла в двигателе.  2 – Указатель температуры охлаждающей жидкости.

3 – Счетчик проработанного времени. 4 – Индикаторные лампы. 5 – Указатель температуры масла в

гидротрансформаторе. 6 – Указатель давления масла в коробке передач. 7 – Указатель давления воздуха

в тормозной системе. 8 – Контактный замок.  9 – Включатель указателя поворота.  10 – Кнопка пуска

двигателя. 11 – Блок предохранителей. 12 – Включатель вентилятора/обогревателя. 13 – Включатель

аварийной сигнализации. 14 – Включатель переднего прожектора/освещения кабины. 15 – Включатель

задних фар. 16 – Включатель передних фар. 17 – Включатель задней подсветки.

1.2

Описание приборов и органов управления.
