соедините фиксирующей планкой переднюю и заднюю рамы погрузчика, подложите под
колеса упоры, закрепите погрузчик тросами или канатами.

9.2

Перевозка по дорогам.

•

При  перевозке  погрузчика  на  трейлере  соблюдайте  государственные  и  местные
требования по ограничению веса,  длины и ширины перевозимого груза.

•

При определении маршрута движения учитывайте ширину, высоту и вес погрузчика.

•

Перед    проездом  по  мостам  или  наземным  строительным  конструкциям  выясните,
достаточна  ли  их  грузоподъемность,  чтобы  выдержать  вес  транспортного  средства  с
погрузчиком.  Перед  проездом  по  шоссе  проконсультируйтесь  с  соответствующими
ведомствами и соблюдайте все их требования.

•

Перевозка  погрузчика  может  потребовать  его  частичной  разборки,  поэтому
рекомендуется

обратиться

в

Шаньдунскую

компанию

«Линьгун»

или

ее

авторизованному  представителю  с  просьбой  об  оказании  помощи  в  организации
транспортировки.

9.3

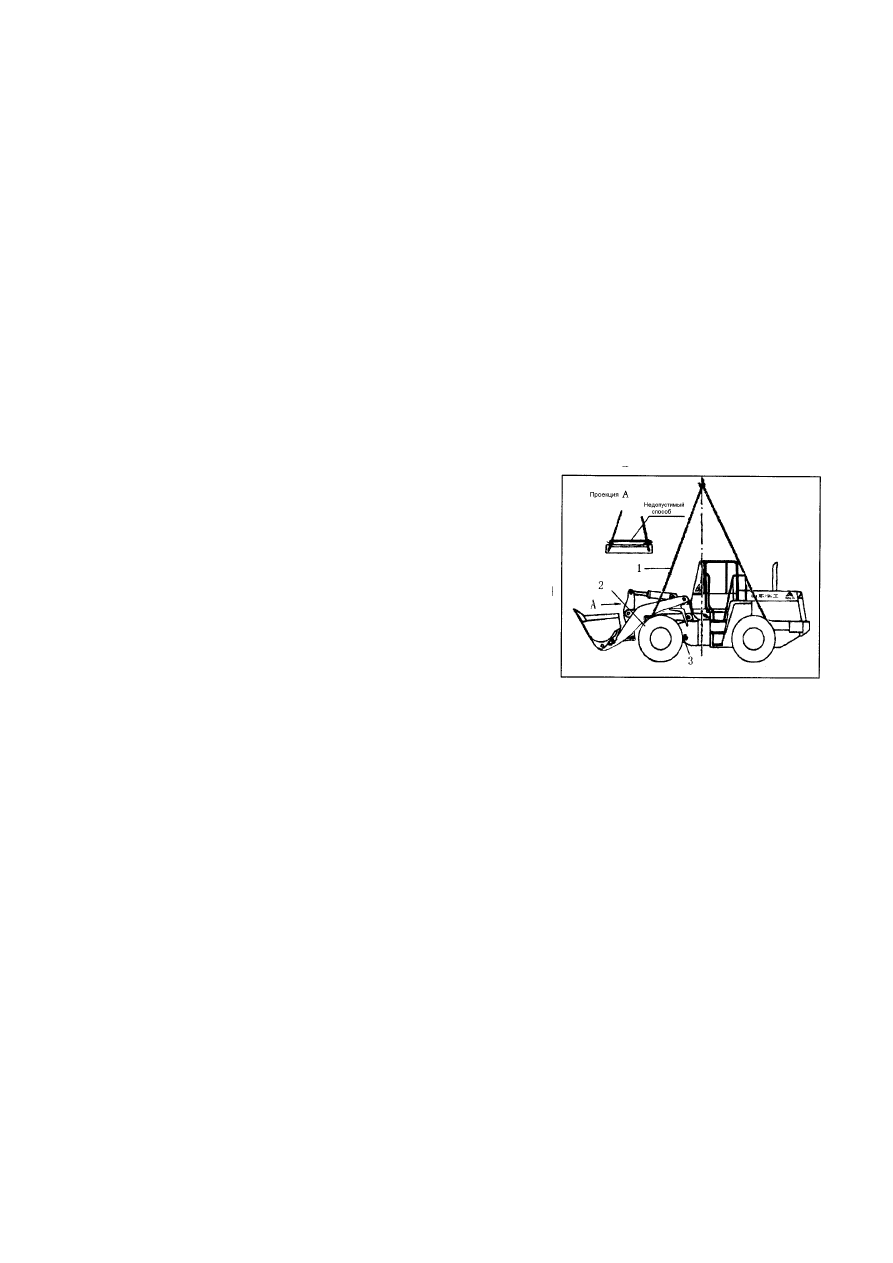

Использование для погрузки и выгрузки подъемного крана.

При  перевозке  погрузчика  железной  дорогой  или  на  судне,  потребуется  использование

подъемного  крана.  Прицеплять  тросы  подъемного  крана
следует к такелажным крюкам в передней и задней частях
погрузчика.

Перед подъемом соедините фиксирующей планкой переднюю и заднюю рамы.
Все рычаги управления поставьте в нейтральное положение.
Заглушите двигатель, выньте ключ из контактного замка.

Запрещается одним тросом зацеплять сразу два передних такелажных крюка

Для  подъема  погрузчика  необходимо  использовать  четыре  троса  одинаковой  длины

После подъема погрузчик должен находиться в горизонтальном положении.
Будьте внимательны, чтобы во время подъема не повредить капот, кабину и гибкие

Во  время  подъема  погрузчика  следите,  чтобы  под  ним  не  проходили  люди  и  не

После выгрузки погрузчика не забудьте снять фиксирующую планку, соединяющую

 переднюю и заднюю рамы, иначе погрузчик во время движения не сможет
 поворачивать.

•

После  погрузки  на  судно  (ж/д  платформу)  подложите  под  колеса  погрузчика  упоры,
закрепите погрузчик тросами или канатами, чтобы предотвратить его смещение во время
перевозки.

30

Глава 2. ОПИСАНИЕ ПОГРУЗЧИКА.

1.

ВНЕШНИЙ ВИД И НАИМЕНОВАНИЯ УЗЛОВ И  ДЕТАЛЕЙ.

31

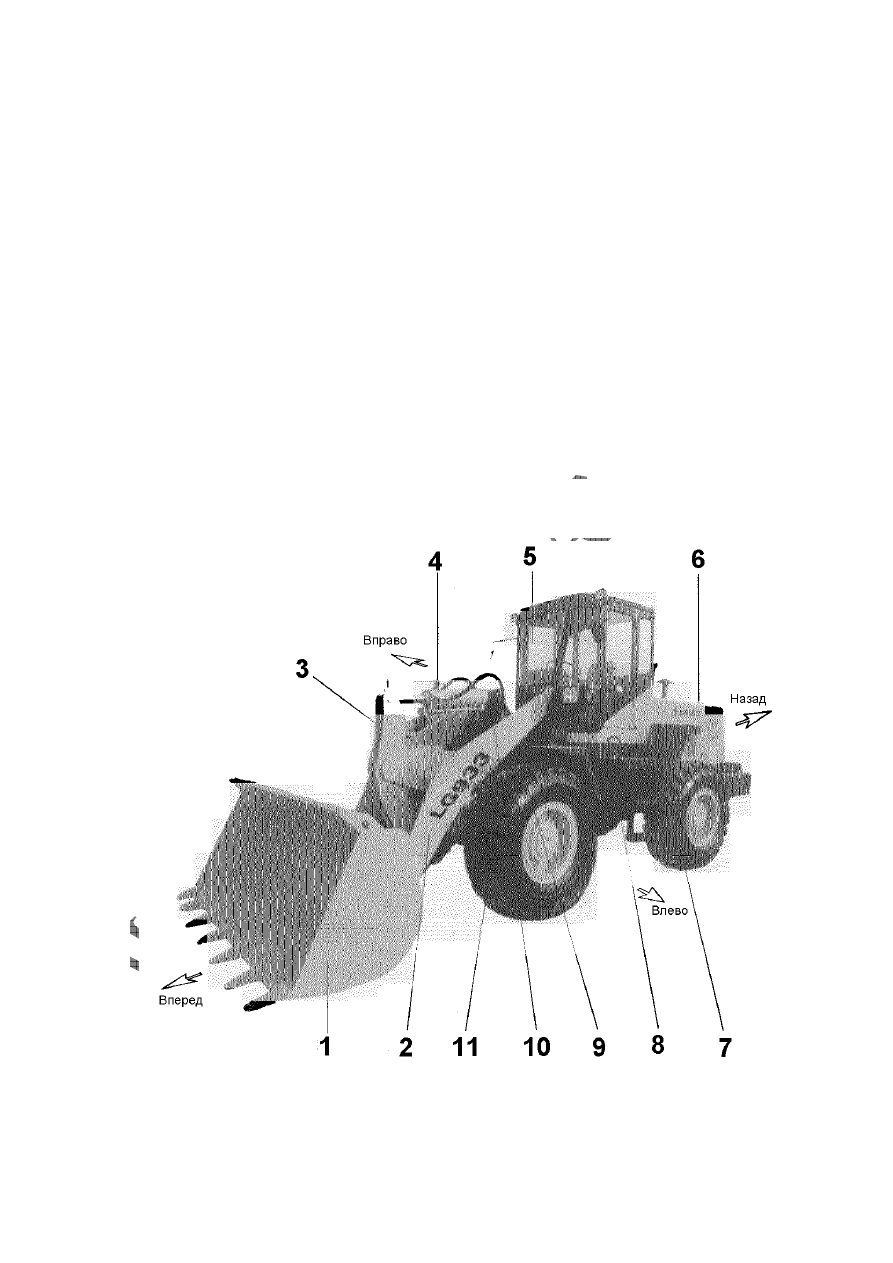

Рисунок 2-1. Внешний вид и наименование узлов и деталей погрузчика LG933.

1 – Ковш. 2 – Рычаг. 3 – Переднее колесо. 4 – Гидроцилиндр ковша. 5 – Топливный бак.

6 – Кабина водителя. 7 – Капот двигателя. 8 – Противовес. 9 – Аккумулятор. 10 – Задняя рама.

11 – Заднее колесо. 12 –  Бак гидравлической жидкости. 13 – Подножка. 14 – Передняя рама.

15 – Гидроцилиндр стрелы.  16 – Стрела.

2.

НАРУЖНЫЕ РАЗМЕРЫ.

32

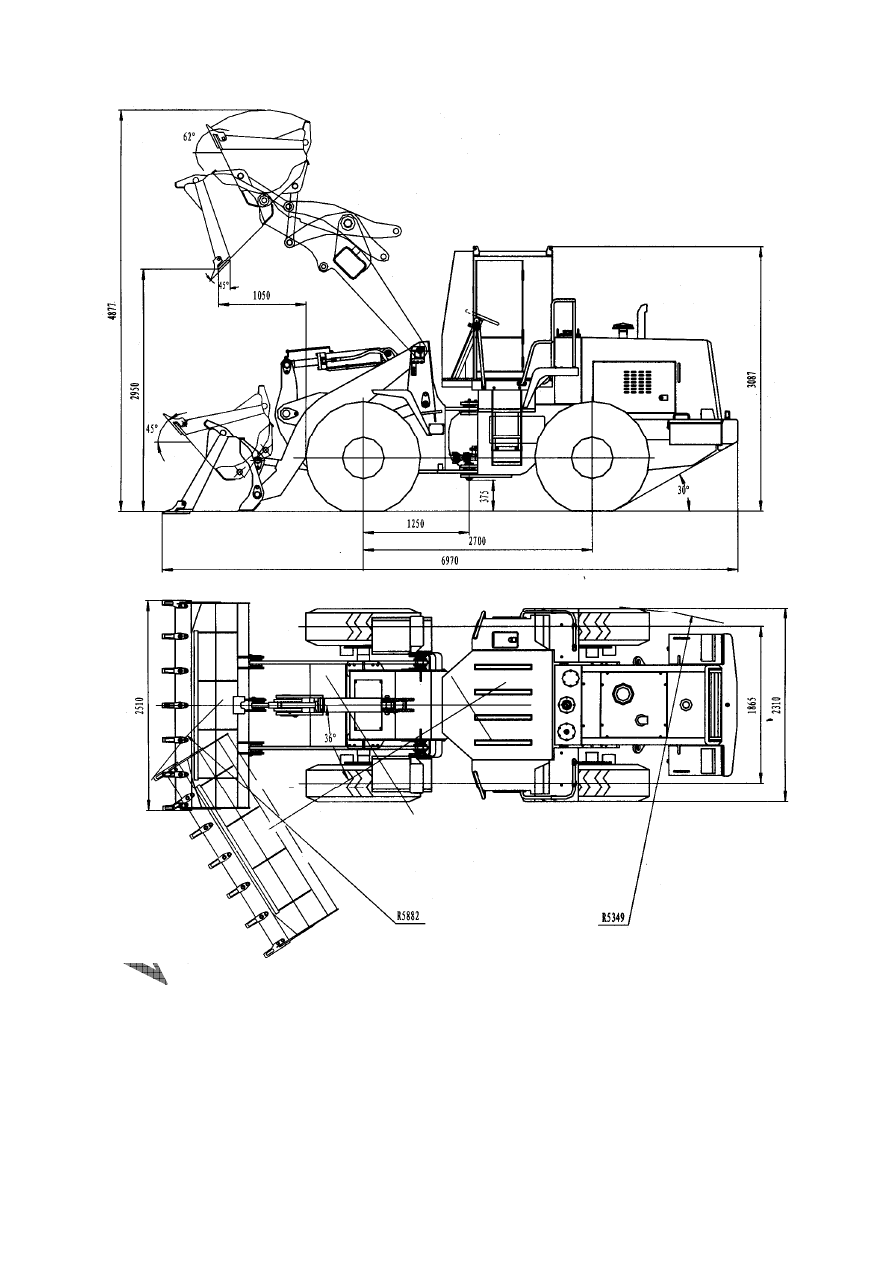

Рисунок 2-2. Наружные размеры погрузчика LG933 со стандартной стрелой

и двигателем YC6108G.

3.

ЗНАЧЕНИЕ СИМВОЛОВ В НАИМЕНОВАНИИ МОДЕЛИ ПОГРУЗЧИКА.
