СХЕМА ПОТОКА МАСЛА ЭКСКАВАТОРА PC300-7 КОМАЦУ

СХЕМА ПОТОКА МАСЛА ЭКСКАВАТОРА PC300-7 КОМАЦУ

Направление нажатия педали и схема потока масла показаны на нижеприведенной схеме.

При нажатии передней части педали масло подается к гидропроводу на левой стороне рабочего оборудования; при нажатии задней части педали масло подается к гидропроводу на правой стороне рабочего оборудования (если установлен гидромолот, то можно использовать только переднюю часть педали).

ЗАМЕНА ДОПОЛНИТЕЛЬНОГО ФИЛЬТРУЮЩЕГО ЭЛЕМЕНТА ГИДРОМОЛОТА ЭКСКАВАТОРА PC300-7 КОМАЦУ

Сразу после завершения работы двигателя все детали имеют очень высокую температуру. Никогда не заменяйте фильтр сразу после выключения двигателя. Заменяйте его только тогда, когда детали остынут.
• Подготовьте емкость для слива масла.

1. Разместите емкость под фильтрующим элементом.

2. Для снятия поверните корпус фильтра (1) против часовой стрелки. Извлеките фильтрующий элемент (2) из корпуса.

3. Отвинтите заглушку (3) корпуса фильтра (1).

4. Очистите снятые детали. Установите новый фильтрующий элемент (2) и уплотнительное кольцо (4).

5. После соприкосновения корпуса с держателем фильтра затяните корпус дополнительно более, чем на 1/2 оборота.

ПРИМЕЧАНИЕ

Интервал замены элемента см. в разделе ПЕРИОДИЧНОСТЬ ТЕХОБСЛУЖИВАНИЯ ГИДРОМОЛОТА (стр. 4-21).

ПОРЯДОК УСТАНОВКИ/СНЯТИЯ ДОПОЛНИТЕЛЬНОГО РАБОЧЕГО ОБОРУДОВАНИЯ ЭКСКАВАТОРА PC300-7 КОМАЦУ

ПРОЦЕДУРА СНЯТИЯ
1. Расположите дополнительное рабочее оборудование на грунте и остановите двигатель.

2. Поверните пусковой включатель в положение ON и переведите рычаг блокировки в положение РАЗБЛОКИРОВАНО.

3. Для сброса внутреннего давления в гидравлическом контуре переместите до предела каждый рычаг управления рабочим оборудованием, а педаль управления дополнительным рабочим оборудованием назад - вперед, влево - вправо 2 - 3 раза.
4. Медленно ослабьте крышку маслозаливной горловины (F) в верхней части гидробака для сброса внутреннего давления в гидравлическом контуре.
5. Убедившись в низкой температуре масла, переведите ручку перекрывающего клапана, подсоединенного к впускному и выпускному гидропроводам со стороны рукояти, в положение ЗАБЛОКИРОВАНО.

6. Снимите шланги со стороны дополнительного рабочего оборудования. Установите заглушки в оба выходных отверстия.

Заглушки используются для предотвращения неправильной работы дополнительного рабочего оборудования из-за попадания инородных предметов. После правильной установки заглушек поместите дополнительное рабочее оборудование на хранение.

7. Снимите дополнительное рабочее оборудование, сняв стопорные штифты (2 штифта). Затем установите ковш.

Процедуру установки ковша см. раздел ЗАМЕНА И ПЕРЕСТАНОВКА КОВША (стр. 3-100).

8. После установки ковша проверьте уровень масла гидросистемы.

ПРОЦЕДУРА УСТАНОВКИ

1. Снимите ковш.

Процедуру снятия ковша см. раздел ЗАМЕНА И ПЕРЕСТАНОВКА КОВША (стр. 3-101).

2. Поместите дополнительное рабочее оборудование на ровную поверхность, установите штифты (А) и (B) на рукоять в соответствующем порядке.

3. Убедившись в низкой температуре масла, снимите заглушки с впускного и выпускного отверстий. Проследите, чтобы пыль, грязь и т.д. не попали в ниппель шланга.

При повреждении уплотнительного кольца замените его новым.

4. Подсоедините шланг со стороны дополнительного рабочего оборудования.

При этом проверьте направление потока масла и не допускайте ошибок.

5. Поверните ручку перекрывающего клапана, подсоединенного к впускному и выпускному гидропроводам со стороны рукояти, в положение РАЗБЛОКИРОВАНО.

6. После установки дополнительного рабочего оборудования проверьте уровень масла в гидробаке.

ЭКСПЛУАТАЦИЯ

• Если включатель автоматического замедления находится в положении ON, то не ставьте ногу на педаль и не нажимайте ее. Частота вращения двигателя внезапно возрастет и дополнительное рабочее оборудование неожиданно переместится, что приведет к серьезному повреждению оборудования или травме.

• Не ставьте ногу на педаль, за исключением случаев, в которых это требуется для выполнения рабочей операции. Если нога находится на педали во время работы и Вы случайно ее нажмете, то дополнительное рабочее оборудование может внезапно переместиться и привести к серьезному повреждению оборудования или тяжелой травме.
Эксплуатация дополнительного рабочего оборудования осуществляется следующим образом.

ИСПОЛЬЗОВАНИЕ ГИДРОМОЛОТА ЭКСКАВАТОРА PC300-7 КОМАЦУ

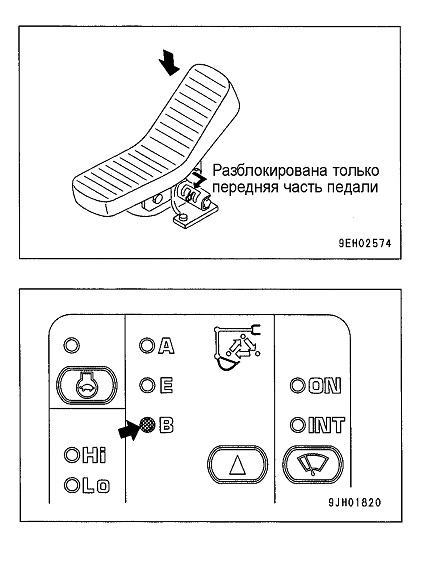

Если включатель режима В находится в положении ON, а стопорный штифт допускает срабатывание только передней части педали, то при нажатии передней части педали приводится в действие гидромолот.
Убедитесь в том, что переключатель режимов работы находится в положении режима В.

Меры предосторожности при эксплуатации

• Убедитесь в том, что перекрывающий клапан находится в положении РАЗБЛОКИРОВАНО.

• Убедитесь в том, что переключающий клапан установлен для работы с гидромолотом.

Более подробно о схеме потока масла см. раздел ГИДРАВЛИЧЕСКИЙ КОНТУР (стр. 6-9).

• За информацией о необходимости использовать гидроаккумулятор для контура дополнительного рабочего оборудования обращайтесь к изготовителю дополнительного рабочего оборудования.

• О других мерах предосторожности при эксплуатации гидромолота см. инструкцию по эксплуатации изготовителя гидромолота.

• При использовании гидромолота ухудшение свойств масла гидросистемы происходит быстрее, чем при нормальной эксплуатации. Чаще проводите техобслуживание фильтрующего элемента и замену масла гидросистемы.

См. раздел ПЕРИОДИЧНОСТЬ ТЕХОБСЛУЖИВАНИЯ ГИДРОМОЛОТА (стр. 4-21).

ИСПОЛЬЗОВАНИЕ ОСНОВНОГО ДОПОЛНИТЕЛЬНОГО ОБОРУДОВАНИЯ (ДРОБИЛКИ) ЭКСКАВАТОРА PC300-7 КОМАЦУ

В качестве рабочего режима установите режим А или режим Е.

Установите стопорный штифт в положение РАЗБЛОКИРОВАНО и нажмите педаль вперед или назад для работы дополнительным рабочим оборудованием.

Меры предосторожности при эксплуатации

• Убедитесь в том, что перекрывающий клапан находится в положении РАЗБЛОКИРОВАНО.

• Убедитесь в том, что в качестве рабочего режима установлен режим А или режим Е.

Более подробно о схеме потока масла см. раздел ГИДРАВЛИЧЕСКИЙ КОНТУР (стр. 6-9).

• О других мерах предосторожности при эксплуатации дополнительного рабочего оборудования см. инструкцию по эксплуатации изготовителя дополнительного рабочего оборудования.

КОНСЕРВАЦИЯ

Если оборудование не будет использоваться в течение длительного периода времени, то действуйте следующим образом.

• Установите перекрывающий клапан в положение ЗАБЛОКИРОВАНО.

• Вставьте заглушки и уплотнительные кольца в клапаны.

• Установите переключающий клапан в положение "не эксплуатируется".

• Зафиксируйте стопорный штифт в положении блокировки.

Если пользоваться педалью при снятом гидромолоте или основном дополнительном рабочем оборудовании, то это приведет к перегреву и другим неисправностям.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Технические характеристики гидравлической системы

• Макс. смешанный поток масла 270 x 2 л/мин

• Давление разгрузки предохранительного клапана клапана дополнительного рабочего оборудования

канал А: 220 кг/см2 (кроме режима B) канал В: 250 кг/см2 (кроме режима B)

• Давление открытия предохранительного клапана клапана дополнительного рабочего оборудования

канал А: 175 кг/см2 (кроме режима B) канал В: 205 кг/см2 (кроме режима B)

• Давление разгрузки предохранительного клапана клапана дополнительного рабочего оборудования 220 кг/см2 (режим B)

• Давление открытия предохранительного клапана клапана дополнительного раюочего оборудования 175 кг/см2 (режим B)
