ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭКСКАВАТОРА PC300-7 КОМАЦУ
| Эксплуатационная масса | 31510 кг |
| Габариты в транспортном положении (высотахширинахдлина) | 3130х3190х11290 мм |
| Двигатель: | KOMATSU SAA6D114E |
| Мощность на маховике двигателя | 180,5 кВт |
| Гидравлическая система | Типа OLSS |
| Скорость поворота платормы | 9,5 об/мин |
| Максимальный обьем ковша | 2,2 м3 |
| Ширина башмака | 600-700-800 мм |
| Максимальная глубина копания | 6920 мм |
| Cкорость передвижения | 0-5,5 км/ч |
| Емкость топливного бака | 540 л |
| Технические характеристики экскаватора Komatsu PC300-7 | |
| Эксплуатационная масса | |
| С башмаками 600 мм, кг | 30800 |
| С башмаками 700 мм, кг | 31160 |
| С башмаками 800 мм, кг | 31510 |
| Давление на грунт | |
| С башмаками 600 мм, кПа | 62.8 |
| С башмаками 700 мм, кПа | 53.9 |
| С башмаками 800 мм, кПа | 46.1 |
| Двигатель экскаватора Komatsu PC300-7 | |
| Модель | KOMATSU SAA6D114E |
| Тип | жидкостного охлаждения, 4-тактный, с прямым впрыском топлива |
| Всасывание воздуха | турбонаддув с охлаждением |
| Номинальная мощность, л.с. | 245 |
| Регулятор | всережимный, электронный |
| Рабочий объем, л | 11.04 |
| Количество цилиндров | 6 |
| Диаметр цилиндра, мм | 114 |
| Ход поршня, мм | 135 |
| Емкости экскаватора Komatsu PC300-7 | |
| Топливный бак, л | 605 |
| Гидробак, л | 188 |
| Охлаждающая жидкость, л | 32.0 |
| Двигатель, л | 35 |
| Картер бортового редуктора (с каждой стороны), л | 8.5 |
| Картер привода механизма поворота платформы, л | 13.4 |
| Гидравлическая система экскаватора Komatsu PC300-7 | |
| Тип | HydrauMind (гидромеханическая система новой усовершенствованной конструкции) – система с закрытым центром, оснащенная клапанами отслеживания нагрузки и компенсации давления. |
| Макс. поток масла, л/мин | 535 |
| Число выбираемых рабочих режимов | 3 |
| Гидравлический насос | аксиально-поршневой |
| Гусеничная цепь экскаватора Komatsu PC300-7 | |
| Ширина гусеничной цепи, мм | 600 / 700 |
| Длина гусеничной ленты, мм | 4625 / 4955 |
| Габаритные размеры экскаватора Komatsu PC300-7 | |
| Длина рукояти, мм | 2220 |
| Габаритная длина, мм | 11290 |
| Длина по опорной поверхности, мм | 6980 |
| Габаритная высота (до верха стрелы), мм | 3400 |
| Габаритная ширина, мм | 3190 |
| Габаритная высота (до верха кабины), мм | 3130 |
| Дорожный просвет, противовес, мм | 1185 |
| Дорожный просвет (минимальный), мм | 500 |
| Радиус поворота задней части платформы, мм | 3450 |
| Опорная длина гусеничной ленты, мм | 3700 |
| Габаритная длина гусеничной ленты, мм | 4625 |
| Колея гусеничной ленты, мм | 2590 |
| Ширина гусеничного хода, мм | 3190 |
| Ширина башмака, мм | 600 |
| Высота грунтозацепа, мм | 36 |
| Высота кабины машины, мм | 2580 |
| Ширина кабины машины, мм | 2995 |
| Расстояние от центра механизма поворота платформы до конца ее хвостовой части, мм | 3405 |
| Рабочие пераметры экскаватора Komatsu PC300-7 | |
| Макс. высота копания, мм | 9580 |
| Макс. высота разгрузки ковша, мм | 6595 |
| Макс. глубина копания, мм | 6355 |
| Макс. глубина вертикальной стенки выемки, мм | 5120 |
| Макс. глубина выемки с горизонтальным плоским дном длиной 8 футов, мм | 6130 |
| Макс. радиус копания, мм | 10155 |
| Макс. радиус копания на уровне опорной поверхности, мм | 9950 |
| Мин. радиус поворота платформы, мм | 4390 |
| Усилие резания грунта ковшом при максимальной мощности (SAE), кг | 23300 |
| Напорное усилие рукояти при максимальной мощности (SAE), кг | 22900 |
| Усилие резания грунта ковшом при максимальной мощности (ISO), кг | 26400 |
| Напорное усилие рукояти при максимальной мощности, кг | 24000 |
| Ходовая часть экскаватора PC300-7 | |
| Центральная рама | крестообразная |
| Рама гусеничной тележки | коробчатого сечения |
| Тип гусениц | со смазанными и герметизированными пальцами |
| Регулятор натяжения гусеницы | гидравлический |
| Кол-во башмаков | 45 с каждой стороны |
| Кол-во поддерживающих катков | 2 с каждой стороны |
| Кол-во опорных катков | 7 с каждой стороны |
| Система поворота экскаватора Komatsu PC300-7 | |
| Тип привода | гидростатический |
| Редуктор поворота платформы | зубчатая передача |
| Смазка поворотного круга | в смазочной ванне |
| Рабочий тормоз | гидрозамок |
| Блокировка поворота платформы | механический дисковый тормоз |
| Скорость поворота платформы, об/мин | 9.5 |
| Приводы и тормоза экскаватора Komatsu PC300-7 | |
| Рулевое управление | два рычага с педалями |
| Тип привода | гидростатический |
| Макс. тяговое усилие, кгс | 26900 |
| Способность преодолевать подъем, % | 70 |
| Максимальная скорость передвижения | |
| Высокая скорость, км/ч | 5.5 |
| Низкая скорость, км/ч | 3.2 |
| Рабочий тормоз | гидрозамок |
| Стояночный тормоз | механический, дисковый |
| Ковши специального назначения для экскаватора Komatsu PC300-7 | |
| Трапециевидный ковш | |
| Назначение | для отрывки траншей и выполнения дренажных работ |
| Вместимость "с шапкой" по стандарту SAE, м3 | 1.1 |
| Вместимость "с шапкой" по стандарту CECE, м3 | 0.9 |
| Ковш | |
| Назначение | для чистовой отделки откосов |
| Вместимость "с шапкой" по стандарту SAE, м3 | 0.41 |
| Вместимость "с шапкой" по стандарту CECE, м3 | 0.35 |
| Ширина, мм | 2200 |
| Ковш с рыхлителем | |
| Назначение | для разработки твердых и скальных пород |
| Вместимость "с шапкой" по стандарту SAE, м3 | 0.9 |
| Вместимость "с шапкой" по стандарту CECE, м3 | 0.8 |
| Ширина, мм | 1200 |
|
|
Пункт |
Единица измерения |
PC300-7 |
|
|
Эксплуатационная масса |
кг |
30800 |
|
|
Вместимость ковша |
м3 |
1,4 |
|
|
Название двигателя |
|
Дизельный двигатель KOMATSU SA6D114E-2 |
|
|
Мощность двигателя |
кВт/ об/мин |
180/1900 |
|

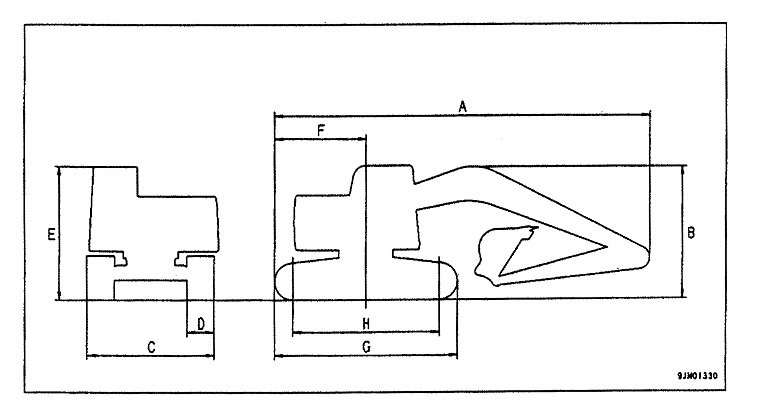

A |
Габаритная длина |
мм |
11140 |
|
B |
Габаритная высота |
мм |
3280 |
|
C |
Габаритная ширина |
мм |
3190 |
|
D |
Ширина гусеницы |
мм |
600 |
|
E |
Высота кабины |
мм |
3130 |
|
F |
Радиус поворота платформы |
мм |
3450 |
|
G |
Длина гусеницы |
мм |
4625 |
|
H |
Расстояние между центрами окружностей огибающих торцов гусеницы |
мм |
3700 |
|
|
Мин. дорожный просвет |
мм |
498 |
|
|
Скорость передвижения (низкая/средняя/высокая) |
км/час |
3,274,5/5,5 |
|
|
Частота вращения платформы |
об/мин |
9,5 |
|
|

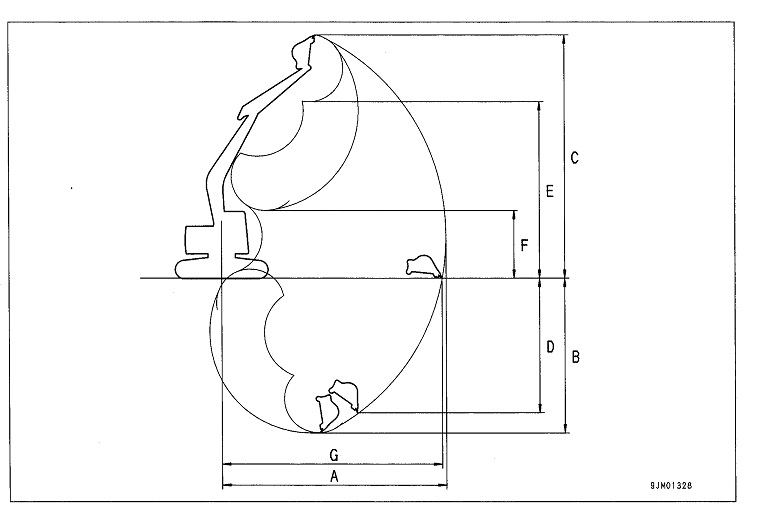

Рабочие зоны |
Единица измерения |
PC300-7 |
|
A |
Макс. радиус резания грунта |
мм |
11100 |
|
B |
Макс. глубина резания грунта |
мм |
7380 |
|
C |
Макс. высота резания грунта |
мм |
10210 |
|
D |
Макс. глубина вертикальной стенки котлована |
мм |
6480 |
|
E |
Макс. высота выгрузки |
мм |
7110 |
|
F |
Мин. высота выгрузки |
мм |
2640 |
|
G |
Макс. радиус резания на уровне грунта |
мм |
10920 |
