МАШИНЫ, ГОТОВЫЕ ДЛЯ УСТАНОВКИ ДОПОЛНИТЕЛЬНОГО РАБОЧЕГО ОБОРУДОВАНИЯ ЭКСКАВАТОРА PC300-7 КОМАЦУ

ОПИСАНИЕ КОМПОНЕНТОВ

(1) Перекрывающий клапан

(2) Переключающий клапан

(3) Педаль управления дополнительным рабочим оборудованием
(4) Фиксатор

(5) Дополнительный фильтр для гидромолота

(6) Гидроаккумулятор

ПЕРЕКРЫВАЮЩИЙ КЛАПАН

Клапан (1) перекрывает поток масла гидросистемы.

(a) РАЗБЛОКИРОВАНО: масло гидросистемы поступает

(b) ЗАБЛОКИРОВАНО: масло гидросистемы не поступает

При снятии или установке дополнительного рабочего оборудования переведите данный клапан в положение ЗАБЛОКИРОВАНО.

ПЕРЕКЛЮЧАЮЩИЙ КЛАПАН

Клапан (2) переключает поток масла гидросистемы.

Он автоматически переключается в соответствии с выбранным режимом работы. Необходимо включить рабочий режим, соответствующий установленному дополнительному рабочему оборудованию. Более подробно о выборе рабочего режима см. раздел ГИДРАВЛИЧЕСКИЙ КОНТУР (стр. 6-9).

ПРИМЕЧАНИЕ

Если изготовителем дополнительного рабочего оборудования был предусмотрен дополнительный контур, то обратный контур может автоматически не включаться.


ПЕДАЛЬ УПРАВЛЕНИЯ ДОПОЛНИТЕЛЬНЫМ РАБОЧИМ ОБОРУДОВАНИЕМ ЭКСКАВАТОРА PC300-7 КОМАЦУ

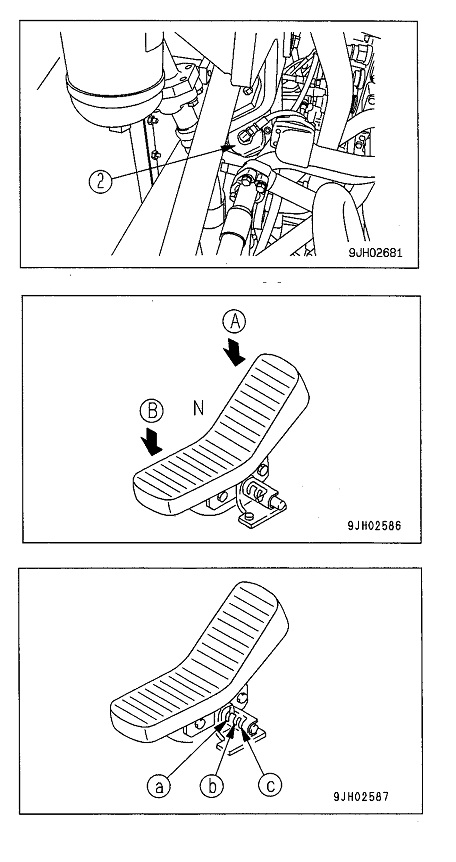

Педаль (3) используется для управления дополнительным рабочим оборудованием.

Нажатие на переднюю, среднюю (нейтральную) и заднюю части педали соответствует следующим перемещениям дополнительного рабочего оборудования:

Гидромолот

Передняя часть педали (А): включен Средняя часть педали N : остановлен Задняя часть педали (B) : остановлен
Что касается другого дополнительного оборудования, то следует встретиться с представителем изготовителя рабочего оборудования во время установки для того, чтобы определить принципы работы педали и рабочего оборудования.

ПОЯСНЕНИЯ

Толщина крышки педали (3) различна на концах. Ее можно установить в любом из двух направлений по Вашему усмотрению.


ФИКСАТОР
Фиксатор (4) блокирует педаль управления.

Положение (а): заблокирована

Положение (b): полностью нажимается только передняя часть педали (задняя часть заблокирована)

Положение (с): передняя и задняя части педали нажимаются до конца

• При использовании гидромолота выберите режим B на блоке системы контроля и установите фиксатор в положение (b).

Если дополнительное рабочее оборудование не используется, то установите фиксатор в положение (a).
• При использовании гидромолота выберите режим A или E на блоке системы контроля и установите фиксатор в положение (с).

ПРИМЕЧАНИЕ

Если при использовании гидромолота фиксатор установлен в положение (с) и нажата задняя часть педали (B), то это приведет к неправильной работе или повреждению гидромолота, поэтому при использовании гидромолота всегда устанавливайте фиксатор в положение (b).


ДОПОЛНИТЕЛЬНЫЙ ФИЛЬТР ДЛЯ ГИДРОМОЛОТА Фильтр (5) предотвращает загрязнение масла гидросистемы при использовании гидромолота. Масло поступает только тогда, когда на блоке системы контроля выбран режим B. ПРИМЕЧАНИЕ Всегда устанавливайте дополнительный фильтр в возвратном контуре на машинах, оборудованных гидромолотом.   ГИДРОАККУМУЛЯТОР Гидроаккумулятор заправлен газообразным азотом под высоким давлением, который при неправильном использовании является чрезвычайно опасным. Более подробно см. раздел РАБОТА С ГИДРОАККУМУЛЯТОРОМ (стр. 3-58). Гидроаккумулятор (6) установлен для снижения пикового давления в гидравлическом контуре при использовании гидромолота. Не прикасайтесь к нему без необходимости. ПРИМЕЧАНИЕ Необходимость установки гидроаккумулятора определяется изготовителем гидромолота. При установке гидромолота другого изготовителя обратитесь к дистрибьютору фирмы Комацу. В зависимости от изготовителя гидромолота может возникнуть необходимость установки гидроаккумулятора на впускном или выпускном канале гидромолота.
