Экскаватор Doosan Solar 180W-V. СТОПОРНЫЙ ШТИФТ И МЕХАНИЗМ ПОВОРОТА ПЛАТФОРМЫ

Данный колесный экскаватор снабжен устройством блокировки поворотного механизма,

который следует использовать при транспортировке и

движении по улицам города.

Это

устройство имеет палец и два отверстия,

которые должны быть совмещены, чтобы палец

прошел через них.

Это препятствует случайному перемещению поворотного механизма и

повреждению других транспортных средств или травмированию, находящихся рядом людей.

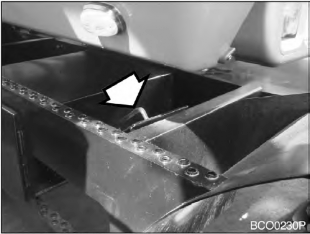

Стопорный палец поворотной платформы хранится в задней левой части отсека аккумуляторных батарей (рис. 122).

Рис. 122

Следует убедиться в том, что верхняя часть машины обращена вперед.

Совместить верхнюю часть машины с

нижней

рамой и убедиться в том,

что

отверстия совмещены.

Вставить стопорный штифт в отверстие

(рис. 123), справа от батареи.

Экскаватор Doosan Solar 180W-V. КОЛЕСНЫЕ БАШМАКИ

В комплект поставки машины входят два колесных башмака, один хранится на нижней раме непосредственно под ящиком

Рис. 123

аккумуляторных батарей.

Второй хранится

на нижней раме непосредственно под

кабиной.

Когда верхняя конструкция

направлена вперед машины.

Эти колесные башмаки должны

использоваться всегда,

когда необходимо

закрепить машину для ремонта или транспортировки.

Рис. 124

2-63

Экскаватор Doosan Solar 180W-V. ОТДЕЛЕНИЯ ДЛЯ ХРАНЕНИЯ ВЕЩЕЙ В КАБИНЕ

Два отделения для хранения вещей расположены позади сиденья оператора.

Большое отделение

(1,

рис. 128)

снабжено

крышкой. Следует хранить в этом отделении руководство по техническому обслуживанию

и эксплуатации,

чтобы пользоваться им во

время работы машины или при проведении технического обслуживания.

Мелкие предметы, такие как аудиокассеты и т.п. следует хранить в маленьком ящике для личных вещей (2, рис. 128).

Рис. 125

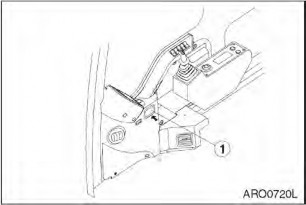

Имеется отдельный ящик

(1,

рис. 126),

расположенный справа от сиденья оператора.

Экскаватор Doosan Solar 180W-V. ПЕПЕЛЬНИЦА

Пепельница (1, рис. 127) расположена справа от сиденья оператора на стенке кабины.

Она открывается нажатием на край.

Следует всегда закрывать пепельницу после того, как сигарета потушена.

Рис. 126

Рис. 127

Экскаватор Doosan Solar 180W-V. ИНСТРУМЕНТ ДЛЯ АВАРИЙНОГО РАЗБИВАНИЯ СТЕКЛА

Данный экскаватор оборудован

инструментом для разбивания стекла. Он

расположен за сиденьем оператора в

верхнем правом углу кабины.

Этот

инструмент может применяться в

аварийной ситуации,

требующей разбить

стекло для выхода из кабины оператора. Необходимо крепко держать ручку инструмента и использовать для разбивания стекла заостренную часть.

Рис. 128
