Экскаватор Doosan Solar 180W-V. РЕМЕНЬ БЕЗОПАСНОСТИ

ОСТОРОЖНО!

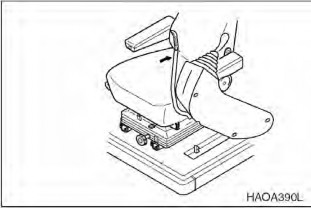

Ремень безопасности служит для безопасности оператора и должен быть надет постоянно. Перед началом движения на машине следует установить сиденье в максимально удобное

положение для управления машиной,

затем пристегнуть ремень безопасности.

Ремни

должны проходить через тазобедренную область и плотно прилегать к туловищу,

чтобы

уменьшить риск и серьезность травмы в случае аварии. Недопустимо пристегивать ремень так, чтобы он проходил через область живота.

Ни при каких обстоятельствах оператор не должен стоять в кабине, управляя экскаватором.

Не следует регулировать положение сиденья при движении машины, привести к потере управления машиной.

так как это может

Следует остановить машину, включить стояночный тормоз, а затем регулировать сиденье. Необходимо проверять состояние ремня безопасности и замка ремня перед пристегиванием. Не использовать перекрученный ремень. Заменить ремень или замок, если они повреждены или изношены.

Экскаватор Doosan Solar 180W-V. ПРИСТЕГИВАНИЕ И ОТСТЕГИВАНИЕ РЕМНЯ БЕЗОПАСНОСТИ

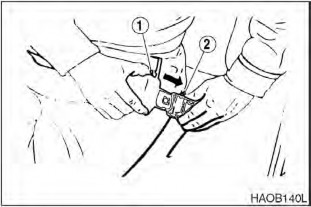

Вставить конец ремня (1, рис. 102) в пряжку

(2).

Потянуть ремень,

чтобы проверить

фиксацию конца ремня в пряжке. Отрегулировать длину ремня так,

чтобы он

удобно и плотно прилегал к тазобедренной области оператора (бедру).

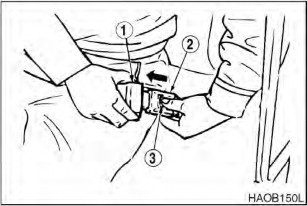

Чтобы отстегнуть ремень, нажать кнопку (3, рис.103), расположенную в центре пряжки (2) и извлечь ремень (1).

Рис. 102

Рис. 103

2-56

Экскаватор Doosan Solar 180W-V. КРЫШКА ПОТОЛОЧНОГО ЛЮКА

ОСТОРОЖНО!

Покидая машину,

необходимо установить

рычаг блокировки безопасности в положение блокировки (LOCK), рис. 104, в противном случае в результате случайного перемещения рабочих рычагов может произойти серьезная авария.

Рис. 104

ОТКРЫТИЕ КРЫШКИ ПОТОЛОЧНОГО ЛЮКА

Опустить ковш на грунт.
Установить рычаг безопасности в заблокированное положение (LOCK), рис. 104.
Оттянуть задвижку (1, рис. 105) в центре крышки люка спереди и вытолкнуть ее вверх за ручку (2).

ЗАКРЫТИЕ КРЫШКИ ПОТОЛОЧНОГО ЛЮКА

Опустить ковш на грунт.
Установить рычаг безопасности в заблокированное положение (LOCK), рис. 104.

Рис. 105
Потянуть крышку вниз за ручку

(2,

рис.

105)

так,

чтобы задвижка

(1)

защелкнулась в скобе, расположенной на раме потолка.

2-57

Рис. 106

Экскаватор Doosan Solar 180W-V. ПЕРЕДНИЕ ОКНА

ОСТОРОЖНО!

Покидая машину,

необходимо установить

рычаг блокировки безопасности в положение блокировки (LOCK), рис. 106, в противном случае в результате случайного перемещения рабочих рычагов может произойти серьезная авария.

Экскаватор Doosan Solar 180W-V. ПЕРЕДНЕЕ ВЕРХНЕЕ ОКНО

Его можно закрепить на крыше кабины.

Открытие окна

ОСТОРОЖНО!

При креплении переднего окна в крыше кабины закрепить левый рычаг блокировки (1, рис. 107).

Опустить ковш на грунт.
Установить рычаг безопасности в заблокированное положение (LOCK), рис. 106.
Установить диск скорости двигателя на

Рис. 107

холостой ход при малых оборотах

(LOW

IDLE). Дать двигателю поработать на холостом ходу 3-5 минут.
Выключить двигатель поворотом ключа стартера в положение "O" (Отключен) и извлечь ключ из переключателя стартера.
Отсоединить соединитель

стеклоочистителя

(1,

рис. 108)

справа

спереди на верхней части кабины.

Рис. 108

2-58

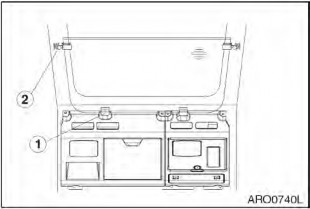

Выдвинуть рычаги (1, рис. 109), по обеим сторонам переднего окна. Это позволит переднему стеклу двигаться.

Рис. 109
Держа ручки окна

(одна расположена

вверху,

а другая внизу окна),

потянуть

окно вверх,

а затем назад.

Убедиться,

что окно закреплено задвижкой

110).

(1, рис.

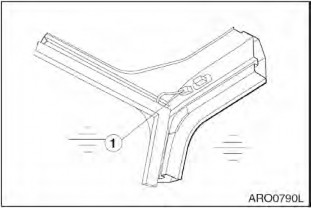

Рис. 110

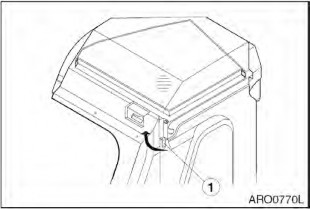

Тянуть стопорный рычаг

(1,

рис. 111)

вниз до тех пор, пока штифт на рычаге, не войдет в отверстие кабины.

Рис. 111

2-59

Закрывание окна

ОСТОРОЖНО!

Следует соблюдать осторожность, не прищемить руки оконной рамой.

чтобы

Опустить ковш на грунт.
Установить рычаг безопасности в заблокированное положение (LOCK), рис. 106.

Рис. 112
Разблокировать,

потянув рычаг

(1,

рис.

112) в направлении, указанном стрелкой.
Держа верхнюю ручку переднего окна правой рукой, нажать рычаг (1, рис. 113),

по направлению стрелки, разблокировать задвижку (2).

чтобы
Медленно опустить переднее окно на место.
Толкать переднее стекло,

чтобы

Рис. 113

закрепить его запорными задвижками (1,

рис. 114).
Подсоединить провод щеток (1, рис. 114), расположенный на передней правой стороне кабины.

ПЕРЕДНЕЕ НИЖНЕЕ ОКНО

Переднее нижнее окно можно снять и поместить в задней части кабины.

1. После установки переднего верхнего

Рис. 114

окна в крыше кабины,

снять нижнее

стекло в направлении, стрелкой (рис. 115).

указанном

Рис. 115

2-60

2. Установить нижнее стекло в резиновые

держатели

(1,

рис. 116),

расположенные

за сиденьем водителя. Прикрепить окно

правой и левой ручками кабины.

(2)

к корпусу

Экскаватор Doosan Solar 180W-V. БОКОВАЯ ДВЕРНАЯ ЗАЩЕЛКА

Рис. 116

Дверная защелка

(1,

рис. 117)

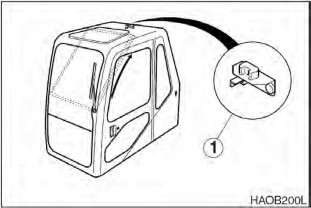

используется для крепления открытой двери к стенке кабины.

ПРИМЕЧАНИЕ:

Когда машина не

используется,

необходимо

держать дверь закрытой и запертой.

Рис. 117
Для отделения двери от стенки кабины опустить рычаг защелки (рис. 118). Рычаг защелки расположен слева от сиденья оператора.
