Экскаватор Doosan Solar 180W-V. РЕГУЛИРОВКА СИДЕНЬЯ

Рис. 99

ОСТОРОЖНО!

При смене оператора или условий работы

следует убедиться,

что регулировки

сиденья соответствуют новым условиям. При работе на машине необходимо застегнуть ремень безопасности.

Отрегулировать спинку,

чтобы оператор

полностью доставал до педалей и мог

работать с ними.

При установке рычага

блокировки в положение блокировки

(LOCK),

сначала следует убедиться,

что

левый подлокотник полностью поднят в вертикальное положение.

1. ВПЕРЕД/НАЗАД

   РЕШУЛИРОВКА (РИС. 100) Держа рычаг (1,

   рис. 100),

   поднять его,

   одновременно

   перемещая сиденье вперед или назад в

   нужное положение.

   Отпустить рычаг,

   когда нужное положение достигнуто. Предел регулировки – 160 мм.




2. РЕГУЛИРОВКА НАКЛОНА И ВЫСОТЫ СИДЕНЬЯ (рис. 100)




   Наклон вперед Нажать рычаг




   (2,




   рис. 100)




   вниз для



   Рис. 100

   регулировки угла передней части сиденья.




   Наклон назад

   Потянуть рычаг (2, рис. 100) вверх для регулировки угла задней части сиденья.




   Высота кресла

   Путем регулировки наклона сиденья вперед-назад можно переместить его вверх или вниз. Отрегулировать сиденье с учетом из условий работы и физических данных оператора. Регулировка по высоте составляет 60 мм.




3. РЕГУЛИРОВАНИЕ НАГРУЗКИ (РИС. 100)

   Поворот ручки

   (3,

   рис. 100)

   вправо уменьшает амортизацию.

   Поворот ручки влево –

   увеличивает амортизацию.

   Отрегулировать в соответствии с весом оператора по

   круговой шкале индикатора веса. Пределы регулирования 50-120 кг.




4. РЕГУЛИРОВАНИЕ НАКЛОНА (РИС. 100)

   Подняв правый рычага (4,рис. 100), можно двигать спинку сиденья вперед и назад.




   2-54



5. ПЕРЕМЕЩЕНИЕ ВСЕЙ КОНСТРУКЦИИ КРЕСЛА ВПЕРЕД /НАЗАД (рис. 100)

   Поворот рычага вправо позволяет передвигать вперед и назад всю конструкцию кресла (сиденье, рычаг управления, рычаг блокировки). Диапазон регулирования составляет 140 мм.

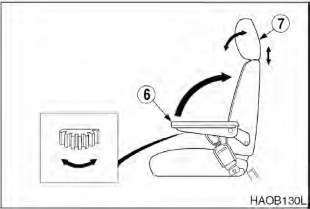

6. РЕГУЛИРОВКА УГЛА РАСПОЛОЖЕНИЯ ПОДЛОКОТНИКА (рис. 101)

   Регулировка угла левого и правого

   подлокотников производится поворотом

   колеса

   (6,

   рис. 101),

   расположенного в

   основании подлокотника.

   При

   регулировании угла,

   рукой поднять

   подлокотник, до поворота колеса.




7. ПОДГОЛОВНИК (РИС. 101)

Подголовник

(7,

рис. 101)

можно

регулировать вперед/назад и вверх/вниз. Двигать, держа за две стороны.

Рис. 101
