Экскаватор Doosan Solar 180W-V. МНОГОФУНКЦИОНАЛЬНЫЙ ИНДИКАТОР И ЗОНА ГРАФИЧЕСКОЙ ИНФОРМАЦИИ

Рис. 48

См.

раздел

«Многофункциональный

датчик и зона графической информации, стр. 2-27.

10, 11, 12 & 13. КНОПКИ ВЫБОРА РЕЖИМА

См. "Кнопки выбора режимов", стр. 2-32.

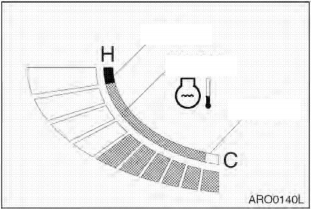

1. ИНДИКАТОР ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ Температуру охлаждающей жидкости двигателя указывают цветные полоски.




   Рис. 49






   КРАСН.




   ЗЕЛЕН.

   БЕЛАЯ ЗОНА -

   указывает,

   что

   БЕЛ.

   температура ниже нормальной рабочей температуры

   ЗЕЛЕНАЯ ЗОНА -

   указывает,

   что

   температура в пределах диапазона нормальной рабочей температуры.

   КРАСНАЯ ЗОНА -

   указывает,

   что

   температура слишком высока.

   Рис. 50






   2-25

   Во время работы полоски должны быть в зеленой зоне.

   Если полоска в красной зоне начинает мигать, раздается предупредительный звуковой

   сигнал,

   и скорость двигателя автоматически уменьшается.

   При этом следует дать

   двигателю поработать на низкой скорости холостого хода до тех пор, пока показания

   индикатора температуры не вернутся в зеленую зону.

   Когда индикатор покажет,

   снижение до зеленой зоны,

   выключить двигатель.

   Проверить уровень охлаждающей

   жидкости, натяжение ремня вентилятора, проверить наличие посторонних предметов у радиатора и т.д.

   Когда температура достигнет нормального уровня, восстановится.

   скорость двигателя автоматически




2. СЧЕТЧИК МОТОЧАСОВ

Счетчик моточасов указывает общее количество часов работы двигателя.

Счетчик будет мигать каждые 4 секунды при работающем двигателе для подтверждения правильности работы двигателя.

Рис. 51

2-26

МНОГОФУНКЦИОНАЛЬНЫЙ ИНДИКАТОР И ГРАФИЧЕСКАЯ ИНФОРМАЦИЯ

Пре установке переключателя стартера в

положение

“I” (Включено)

на экране на 2

секунды появится изображение движущегося экскаватора.

Когда изображение движущегося

экскаватора пропадет,

ее место будут

последовательно занимать многофункциональный индикатор и цифровые часы.

Количество оборотов двигателя в минуту, напряжение аккумуляторной батареи и давление гидравлического насоса

Рис. 52

отображаются в цифровой форме, а

цифровые часы высвечиваются в верхней части дисплея.

Каждый раз при нажатии кнопки выбора дисплея (21, рис. 40), цифровая информация на экране меняется в следующей

последовательности:

Скорость двигателя

(об./мин.)

-> Напряжение батареи

(В) ->

Давление в переднем насосе Давление в заднем насосе (бар).

(бар) ->

ПРИМЕЧАНИЕ:

См. рис. 56 - 59.

Используя комбинации кнопок выбора

режима,

можно вывести на дисплей

Рис. 53

информацию о состоянии фильтров и масла. Можно задать язык отображения информации на дисплее.

Выбор языка и метод индикации информации

см.

в разделе

"Метод настройки главного

меню" на стр. 2-35.

ИНДИКАТОР СВЯЗИ

Указывает состояние процесса обмена информацией между главным контроллером и приборной панелью.

1. Нормальное состояние: Последовательно мигает символ "молнии".

   ПРИМЕЧАНИЕ: См. рис. 56 - 59.

2. Аномальное состояние:

Отсутствие символа означает ошибку связи.

ПРИМЕЧАНИЕ: См. рис 55.

Рис. 54

2-27

ПРЕДУПРЕЖДЕНИЕ ОБ ОШИБКЕ СВЯЗИ

При возникновении ошибки связи

контроллера

e-EPOS и приборной панели

отображается данный экран.

При отображении данного экрана следует связаться с дистрибьютором компании DOOSAN или агентством по продаже.

ПРИМЕЧАНИЕ:

Если в ходе работы

возникает ошибка связи, в

памяти сохраняется последний

выбранный режим.

Например,

при неисправности сохраняются режим мощности, режим работы и автоматического холостого хода.

Рис. 55

ПРИМЕЧАНИЕ:

Когда переключатель

стартера установлен в

положение

“I” (Включено)

при

наличии ошибки связи,

контроллер

e-EPOS по

умолчанию установит следующие режимы.

Режим мощности:

стандартный

режим Режим работы:

Режим

земляных работ Режим автоматического холостого

хода:

ВКЛ. (ON)

(состояние

выбора)

1. СКОРОСТЬ ДВИГАТЕЛЯ

   Скорость двигателя отображается в цифровой форме.




2. НАПРЯЖЕНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ

   Напряжение батареи отображается в



   Рис. 56

   цифровой форме.



   При работающем

   двигателе показания должны быть в диапазоне 26 - 30 В.

   При включении стартера или использовании системы предварительного подогрева, напряжение может временно снизиться

   ниже

   24 В,

   но это не является

   неисправностью.




   Рис. 57










3. ДАВЛЕНИЕ ПЕРЕДНЕГО ГИДРАВЛИЧЕСКОГО НАСОСА

   Давление переднего гидравлического

   насоса отображается в цифровой форме.




   ПРИМЕЧАНИЕ:

   Этот насос является

   ближайшим к картеру маховика двигателя или является самым верхним из гидравлических насосов.

   Показания отображаются в барах.




   Рис. 58






4. ДАВЛЕНИЕ ЗАДНЕГО ГИДРАВЛИЧЕСКОГО НАСОСА

   Давление заднего гидравлического

   насоса отображается в цифровой форме.




   ПРИМЕЧАНИЕ:

   Этот насос является

   самым дальним от картера маховика двигателя или является самым нижним из гидравлических насосов.

   Показания отображаются в барах.




   Рис. 59






   2-29

5. ПРЕДУПРЕЖДЕНИЕ ОБ АНОМАЛЬНОМ СОСТОЯНИИ ФИЛЬТРОВ

   ПРИМЕЧАНИЕ:

   См. рис. 60 - 62.

   Данный экран показывает аномальное состояние следующих фильтров:

   1. Фильтр воздухоочистителя.

   2. Фильтр возвратного контура

   3. Пилот-фильтр.

Если одновременно два и более фильтров находятся в анормальном состоянии, на экране появятся предупреждения в следующей последовательности: "Фильтр воздухоочистителя", "Фильтр возвратного контура" и "Пилот-фильтр», каждое предупреждение индицируется 3 секунды.

1. Предупреждение о засорении фильтра воздухоочистителя Данный

   экран отображается,

   когда фильтр

   воздухоочистителя засорен.

   При

   возникновении этого экрана начнет мигать символ воздухоочистителя.

   В этом случае следует немедленно прекратить работу и заменить или очистить фильтрующий элемент.

   После обслуживания воздушного фильтра скорость двигателя и символ состояния обмена информации вновь появятся на экране.




   Рис. 60









2. Предупреждение о засорении фильтра возвратного контура.

   Данный экран указывает,

   что

   засорился фильтр возвратного

   контура.

   При возникновении этого

   экрана начнет мигать символ фильтра возвратного контура.

   В этом случае следует немедленно прекратить работу и заменить фильтрующий элемент фильтра возвратного контура.

   После обслуживания фильтра возвратного контура скорость двигателя и символ состояния обмена информации вновь появятся на экране.




   Рис. 61




   2-30





3. Предупреждение о засорении фильтра возвратного контура.

Данный экран указывает,

что

засорился фильтр возвратного

контура.

При возникновении этого

экрана начнет мигать символ пилот- фильтра.

В этом случае следует немедленно прекратить работу и заменить фильтрующий элемент пилот- фильтра.

После обслуживания пилот-фильтра скорость двигателя и символ состояния обмена информации вновь появятся на экране.

Рис. 62

2-31

КНОПКИ ВЫБОРА РЕЖИМА

Рис. 63

1. КНОПКА ВЫБОРА РЕЖИМА МОЩНОСТИ

3. КНОПКА ВЫБОРА РЕЖИМА АВТОМАТИЧЕСКОГО ХОЛОСТОГО ХОДА

2. КНОПКА ВЫБОРА РЕЖИМА РАБОТЫ 4. КНОПКА ВЫБОРА ДИСПЛЕЯ

1. КНОПКА ВЫБОРА РЕЖИМА МОЩНОСТИ Этот режим мощности подходит для

   тяжелых работ, рабочей скорости.

   требующих высокой

   Нажать эту кнопку для включения/выключения режима мощности.

   При нажатии кнопки режима мощности над ней загорается индикатор.

   При повторном нажатии кнопки режима

   мощности индикатор гаснет, мощности отключается,

   и режим машина

   возвращается в стандартный режим работы.




   Рис. 64

   ПРИМЕЧАНИЕ:

   При установке

   переключателя стартера в

   положение

   “I” (Включено)

   происходит автоматическое переключение с режим

   мощности на режим".

   "Стандартный

   ПРИМЕЧАНИЕ:

   При установке главного

   меню эта кнопка используется для смены функций (Вверх) ▲).

   Подробнее см. в разделе "Выбор режима".




   2-32





2. КНОПКА ВЫБОРА РЕЖИМА РАБОТЫ

   Кнопка выбора режима работы используется для выбора режима работы

   экскаватора:

   режим выемки грунта или

   режим рытья траншей.

   При включении кнопки режима работы

   над ней загорится индикатор, и

   активируется режим рытья траншей. Этот режим используется для ровных траншей или ровных стенок траншей.

   При повторном нажатии кнопки режима

   работы она выключается,

   отключается

   режим рытья траншей,

   и экскаватор

   возвращается в режим выемки грунта.



   Рис. 65

   ПРИМЕЧАНИЕ:

   При установке

   переключателя стартера в

   положение

   “I” (Вкл.)

   режим

   работы автоматически переключается в режим выемки грунта.

   ПРИМЕЧАНИЕ:

   При установке главного

   меню эта кнопка используется

   для смены функций

   (Вниз)

   ▲).

   Подробнее см. в разделе "Выбор режима".









3. КНОПКА ВЫБОРА РЕЖИМА АВТОМАТИЧЕСКОГО ХОЛОСТОГО ХОДА При активации системы автоматического холостого хода скорость двигателя автоматически уменьшится до скорости холостого хода

   приблизительно через

   4 секунды после

   установки всех рычагов управления в

   нейтральное положение.

   Эта система

   служит для снижения расхода топлива и уровня шума.

   При нажатии кнопки автоматического режима холостого хода над ней загорается индикатор.

   При повторном нажатии кнопки выбора автоматического режима холостого хода




   Рис. 66

   он отключается,

   двигатель

   возвращается к скорости, установленной на диске скорости двигателя, и сохраняет эту скорость до установки новой величины на диске, независимо от положения рычага управления.

   ПРИМЕЧАНИЕ:

   При установке главного

   меню эта кнопка используется

   для выбора функций (ENTER) ).

   Подробнее см. в разделе "Выбор режима".






   2-33



4. КНОПКА ВЫБОРА ДИСПЛЕЯ

Данная кнопка используется для смены

информации,

отображается на экране.

Каждый раз при нажатии кнопки выбора информации на дисплее меняются отображаемые показатели.

ПРИМЕЧАНИЕ:

При установке главного

меню эта кнопка используется для выполнения функции выхода из меню (ESC).

Рис. 67
