БЛОКИ ПРЕДОХРАНИТЕЛЕЙ ЭКСКАВАТОРА DOOSAN Solar 225 NLC-V

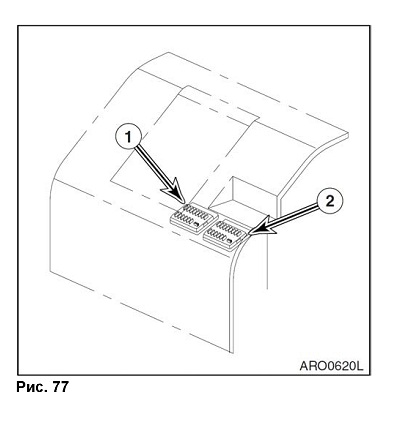

На левой стороне блока обогревателя находятся два блока с плавкими предохранителями (1 и 2, рис. 77).

Предохранители предохраняют

электрические устройства от перегрузки в сети или короткого замыкания.

Этикетка, прикрепленная к внутренней стороне крышки блока предохранителей, указывает для каждого предохранителя назначение и номинальное значение тока в амперах.

ПРИМЕЧАНИЕ: См. дополнительные

объяснения в разделе "Блоки предохранителей" на стр. 4-59.

Запасные предохранители расположены на внутренней стороне крышки блока предохранителей.

Заменить предохранители при разрыве плавкой вставки. При разрыве плавкого элемента нового предохранителя проверить электрическую цепь и устранить неисправность.
ВНИМАНИЕ!

Предохранители следует всегда заменять предохранителями того же типа и емкости. В противном случае может произойти повреждение электрической цепи.

РАЗЛИЧНЫЕ ЭЛЕКТРИЧЕСКИЕ УСТРОЙСТВА

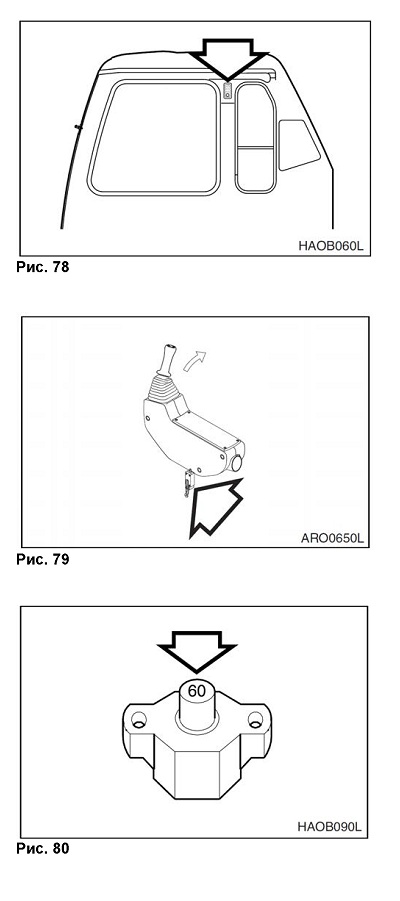

1. ОСВЕЩЕНИЕ КАБИНЫ
Сзади справа в кабине оператора установлен светильник.

Для его включения нажать кнопку. Для отключения нажать кнопку еще раз. Светильник работает независимо от положения переключателя стартера.

ПРИМЕЧАНИЕ: Если светильник включен длительное время при неработающем двигателе, аккумуляторная батарея разрядится.

2. РУБИЛЬНИК

Рубильник расположен возле шарнирной части левой стойки. Когда рычаг блокировки поднят, выключатель

блокирует работу джойстиков. Когда джойстики блокированы, экскаватор не может выполнять никакие работы (земляные и пр.).

3. ПРЕРЫВАТЕЛЬ ЦЕПИ
Прерыватель главной цепи расположен в отсеке аккумуляторной батареи. Он автоматически размыкается в случае короткого замыкания или перегрузки. Это предотвратит возгорание или повреждение электропроводки и компонентов.

Если прерыватель цепи сработал, следует проверить все

соответствующие цепи, это означает наличие неисправности в электрической цепи.

После устранения неисправности нажать красную кнопку для возобновления нормального работы прерывателя цепи.

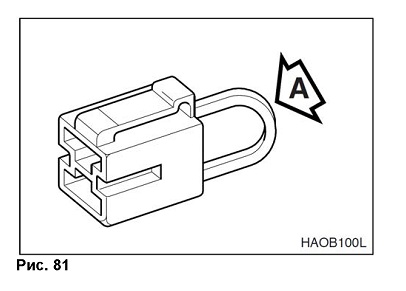

4. ПЛАВКОЕ СОЕДИНЕНИЕ
Плавкое соединение расположено в отсеке аккумуляторной батареи.

Если двигатель не заводится, следует сначала убедиться, что стартер находится во включенном положении (ON) и в наличии питание (при отсутствии никакие индикаторы не горят). Убедиться, что часть А (рис. 81) плавкого соединения не повреждена и не перегорела. Заменить плавкое соединение в случае повреждения и выяснить причину.
