МНОГОФУНКЦИОНАЛЬНЫЙ ИНДИКАТОР И ГРАФИЧЕСКАЯ ИНФОРМАЦИЯ ЭКСКАВАТОРА DOOSAN Solar 225 NLC-V

Пре установке переключателя стартера в положение “I” (Включено) на экране на 2 секунды появится изображение движущегося экскаватора.
Когда изображение движущегося

экскаватора пропадет, ее место будут последовательно занимать

многофункциональный индикатор и цифровые часы.

Количество оборотов двигателя в минуту, напряжение аккумуляторной батареи и давление гидравлического насоса отображаются в цифровой форме, а цифровые часы высвечиваются в верхней части дисплея.

Каждый раз при нажатии кнопки выбора дисплея (15, рис. 23), цифровая информация на экране меняется в следующей последовательности: Скорость двигателя

(об./мин.) -> Напряжение батареи (В) -> Давление в переднем насосе (бар) ->

Давление в заднем насосе (бар).

ПРИМЕЧАНИЕ: См. рис. 39 - 42.

Используя комбинации кнопок выбора режима, можно вывести на дисплей информацию о состоянии фильтров и масла.

Можно задать язык отображения информации на дисплее.

Выбор языка и метод индикации информации см. в разделе "Метод настройки главного меню" на стр. 2-26.

ИНДИКАТОР СВЯЗИ

Указывает состояние процесса обмена информацией между главным контроллером и приборной панелью.

1. Нормальное состояние: Последовательно мигает символ "молнии".

ПРИМЕЧАНИЕ: См. рис. 39 - 42.

2. Аномальное состояние:

Отсутствие символа означает ошибку связи.

ПРИМЕЧАНИЕ.: См. рис 38.


ПРЕДУПРЕЖДЕНИЕ ОБ ОШИБКЕ СВЯЗИ

При возникновении ошибки связи контроллера e-EPOS и приборной панели отображается данный экран.

При отображении данного экрана следует связаться с дистрибьютором компании DOOSAN или агентством по продаже.

ПРИМЕЧАНИЕ: Если в ходе работы возникает ошибка связи, в памяти сохраняется последний

выбранный режим. Например, при неисправности

сохраняются режим мощности, режим работы и

автоматического холостого хода.

ПРИМЕЧАНИЕ.: Когда переключатель стартера установлен в положение “I” (Вкл.) при наличии ошибки связи, контроллер e-EPOS по умолчанию установит

следующие режимы.

Режим мощности:

стандартный режим

Режим работы: Режим

земляных работ Режим автоматического холостого хода: Включен (состояние выбора)

1. СКОРОСТЬ ДВИГАТЕЛЯ
Скорость двигателя отображается в цифровой форме.

2. НАПРЯЖЕНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ
Напряжение батареи отображается в цифровой форме. При работающем двигателе показания должны быть в диапазоне 26 - 30В.

При включении стартера или использовании системы

предварительного подогрева,

напряжение может временно снизиться ниже 24 В, но это не является неисправностью.

3. ДАВЛЕНИЕ ПЕРЕДНЕГО ГИДРАВЛИЧЕСКОГО НАСОСА

Давление переднего гидравлического насоса отображается в цифровой форме.

ПРИМЕЧАНИЕ:. Этот насос является ближайшим к картеру маховика двигателя или является самым верхним из гидравлических насосов.
Показания отображаются в барах.

4 ДАВЛЕНИЕ ЗАДНЕГО ГИДРАВЛИЧЕСКОГО НАСОСА
Давление заднего гидравлического насоса отображается в цифровой форме.

ПРИМЕЧАНИЕ: Этот насос является самым дальним от картера маховика двигателя или является самым нижним из гидравлических насосов.
Показания отображаются в барах.

5. ПРЕДУПРЕЖДЕНИЕ ОБ АНОМАЛЬНОМ СОСТОЯНИИ ФИЛЬТРОВ

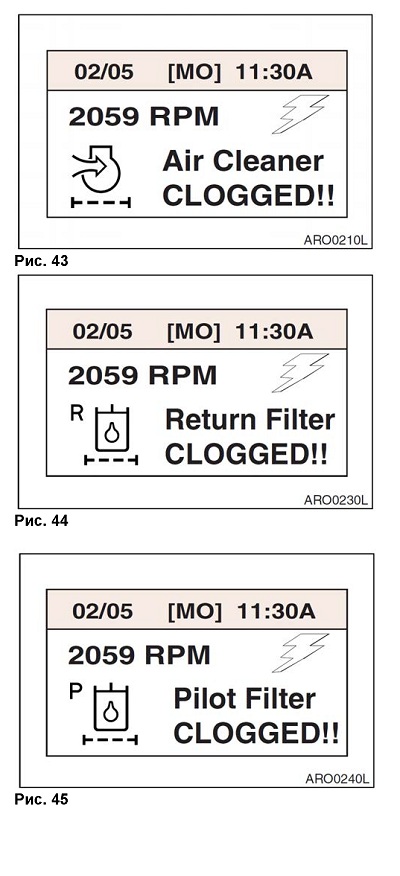

ПРИМЕЧАНИЕ: См. рис. 43 - 45.

Данный экран показывает аномальное состояние фильтров.

«Фильтр воздухоочистителя», «Фильтр возвратного контура» (опция) и «Пилот-фильтр» (опция).

Если одновременно более двух фильтров находятся в аномальном состоянии, на экране появятся предупреждения в следующей последовательности: «Фильтр

воздухоочистителя», «Фильтр возвратного контура» и «Пилот-фильтр», каждое

предупреждение возвращается через 3 секунды.

A. Предупреждение о засорении фильтра воздухоочистителя

Данный экран указывает, что засорился фильтр воздухоочистителя. При возникновении этого экрана начнет мигать символ

воздухоочистителя.

В этом случае следует немедленно прекратить работу и заменить или очистить фильтрующий элемент.

После обслуживания воздушного фильтра скорость двигателя и символ состояния обмена информации вновь появятся на экране.

B. Предупреждение о засорении фильтра возвратного контура (опция)

Данный экран указывает, что засорился фильтр возвратного контура. При возникновении этого экрана начнет мигать символ фильтра возвратного контура.

В этом случае следует немедленно прекратить работу и заменить фильтрующий элемент фильтра возвратного контура.

После обслуживания фильтра возвратного контура скорость двигателя и символ состояния обмена информации вновь появятся на экране.

C. Предупреждение о засорении пилот-фильтра (опция).

Данный экран указывает, что засорился пилот-фильтр. При возникновении этого экрана начнет мигать символ пилот-фильтра.

В этом случае следует немедленно прекратить работу и заменить фильтрующий элемент пилот-фильтра. После обслуживания пилот-фильтра скорость двигателя и символ состояния обмена информации вновь появятся на экране.
