ПАНЕЛЬ УПРАВЛЕНИЯ ОБОГРЕВАТЕЛЕМ И КОНДИЦИОНЕРОМ ЭКСКАВАТОРА DOOSAN Solar 225 NLC-V

ПАНЕЛЬ УПРАВЛЕНИЯ ОБОГРЕВАТЕЛЕМ И КОНДИЦИОНЕРОМ ЭКСКАВАТОРА DOOSAN Solar 225 NLC-V

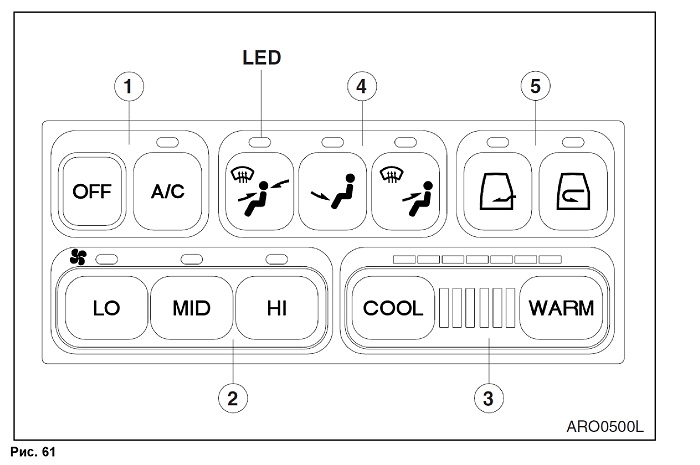

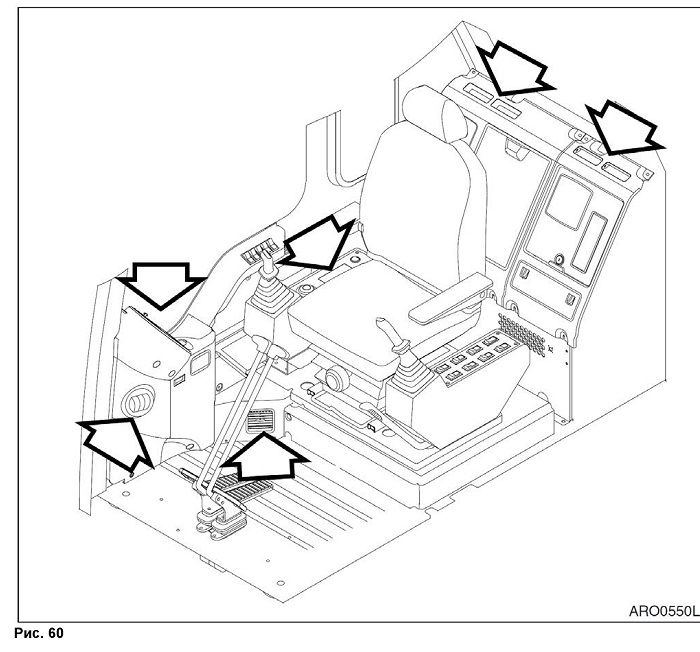

РАСПОЛОЖЕНИЕ ОРГАНОВ УПРАВЛЕНИЯ И ВЕНТИЛЯЦИОННЫХ ОТВЕРСТИЙ

Обогреватель и кондиционер объединены в один блок, расположенный в задней крышке за сиденьем оператора. При необходимости оператор может регулировать внутреннюю температуру панель управления, установленную в правой стойке управления.

1. ПЕРЕКЛЮЧАТЕЛЬ ВЕНТИЛЯТОРА И КОНДИЦИОНЕРА

2. ПЕРЕКЛЮЧАТЕЛИ ВЫБОРА СКОРОСТИ ВЕНТИЛЯТОРА

3. ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ТЕМПЕРАТУРОЙ
4. ПЕРЕКЛЮЧАТЕЛЬ НАПРАВЛЕНИЯ ОБДУВА

5. ПЕРЕКЛЮЧАТЕЛЬ ВЫБОРА КАНАЛ ВПУСКА ВОЗДУХА
Когда переключатель выбран, загорается светодиод переключателя, указывающий, что он включен и звучит звуковой сигнал.

Когда переключатель освещения установлен в положение "I" или "II", загораются расположенные в панели управления светодиоды, индицирующие включение освещения.

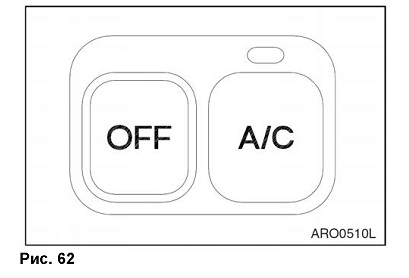

1. ПЕРЕКЛЮЧАТЕЛЬ ВЕНТИЛЯТОРА И КОНДИЦИОНЕРА
A. Выключатель “OFF” (Откл.) - Этот выключатель служит для отключения блока обогревателя и кондиционера путем остановки вентилятора.

B. Выключатель “А/С” -

Включает,/выключает кондиционер. Если скорость вращения вентилятора не выбрана, кондиционер не будет работать. Когда кондиционер включится, загорится светодиод.

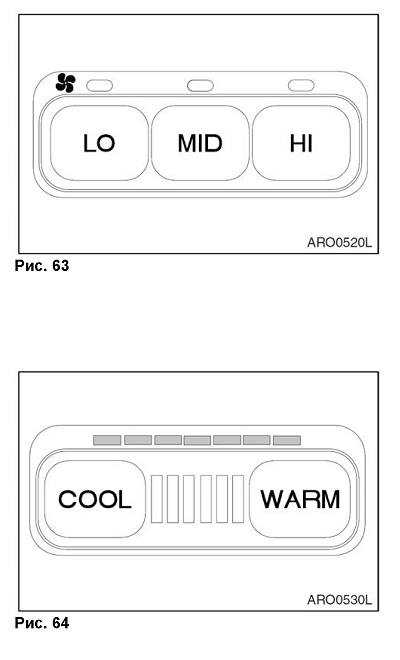

2. ПЕРЕКЛЮЧАТЕЛИ ВЫБОРА СКОРОСТИ ВЕНТИЛЯТОРА
Эти переключатели используются для регулирования скорости

нагнетательного вентилятора.

A. Выключатель “LO” - Используется для

низкой скорости.

B. Выключатель “MID” - Используется для

средней скорости.

C. Выключатель “HI” - Используется для

высокой скорости.

ПРИМЕЧАНИЕ: Если не выбрана скорость вентилятора,

обогреватель и

кондиционер работать не будут.

3. ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ТЕМПЕРАТУРОЙ
Регулятор температурного режима имеет 24 ступени. Для каждых трех ступеней зажигается один светодиод. Каждый раз, когда вы нажимаете кнопку, происходит изменение на ступень. Если держать кнопку нажатой, смена происходит непрерывно .

A. Выключатель “COOL” - Служит для

снижения температуры.

B. Выключатель “WARM” - Служит для

повышения температуры.

ЗНАЧЕНИЕ ЦВЕТА СВЕТОДИОДОВ

Зеленые светодиоды - Кондиционер.

Полностью зеленая шкала -максимальный режим

работы кондиционера. Красные светодиоды - Обогреватель.

Полностью красная шкала -максимальный режим

работы обогревателя.

Для использования блока только в качестве кондиционера нажать кнопку "A/C" и, нажимая кнопку "COOL" (Охлаждение), сделать так, чтобы все светодиоды загорелись зеленым светом.

Для использования блока только в качестве обогревателя, нажимая кнопку "WARM" (Обогрев), сделать все светодиоды красными. Переключатель "A/C" должен быть выключен.

Для установки нужной температуры воздуха, выходящего из воздуховыпускных отверстий установить переключатель "A/C" во включенное положение (ON) и, нажимая кнопки выбора температурного режима, установить необходимое количество зеленых и красных светодиодов. Чем больше горит светодиодов в зеленом диапазоне, тем ниже температура. Если больше горящих светодиодов в красном диапазоне, тем выше температура.

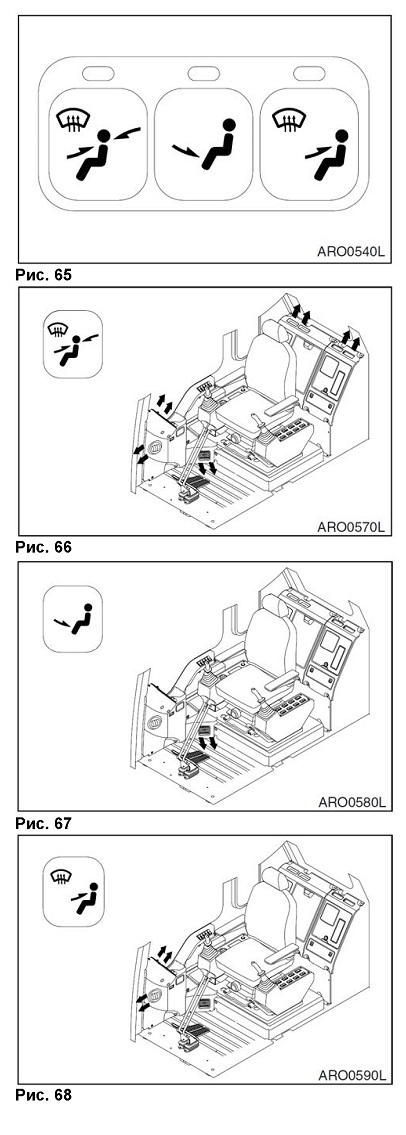

4. ПЕРЕКЛЮЧАТЕЛЬ НАПРАВЛЕНИЯ ОБДУВА

Этот переключатель используется для выбора положения каждого

воздуховыпускного отверстия.
А. Используется для направления

потока воздуха спереди и сзади в верхнюю часть кабины оператора. Он также направляет воздух на лобовое стекло и на ноги оператора.

Сопло стеклообогревателя может быть закрыто или открыто вручную. При необходимости оператор может закрыть это сопло, чтобы направить больше холодного воздуха в верхнюю часть кабины в направлении своего лица.
В. Используется для направления

потока воздуха в нижнюю часть кабины оператора и к ногам оператора.

Этот режим используется, в основном, для обогрева.

С. Используется для направления потока воздуха на верхнюю часть корпуса кабины оператора и переднее окно.

Сопло обогревателя для лица оператора на приборной панели может быть закрыто или открыто вручную. Если оно закрыто, оттаивание стекла будет

проходить быстрее. При

необходимости оператор может закрыть это сопло, чтобы направить больше холодного воздуха себе на лицо.

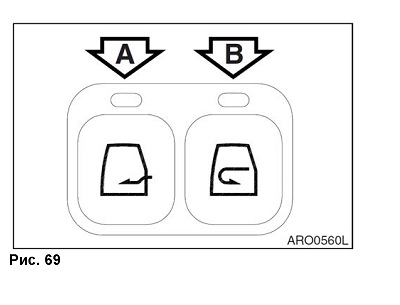

5. ПЕРЕКЛЮЧАТЕЛЬ РЕЖИМА ВЕНТИЛЯЦИИ
A. Кнопка “A” - служит для

всасывания свежего воздуха в кабину оператора. Используется для исключения конденсации или льда на окнах (Зима / Дождливая погода).

B. Кнопка “Б” - служит для включения циркуляции воздуха внутри кабины оператора. Делает возможным быстрый обогрев или охлаждение кабины оператора.

ФУНКЦИЯ ЗАПОМИНАНИЯ ИСПОЛЬЗОВАННОГО РЕЖИМА

Панель кондиционера имеет функцию памяти. Когда стартер выключается,

заданный режим сохраняется. Когда экскаватор начинает работу, включается последний заданный режим.
ДОПОЛНИТЕЛЬНЫЕ УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

Оптимальная температура внутри кабины летом на 5 - 6°C ниже, чем снаружи.
Необходимо включать кондиционер, как минимум, на 20 - 30 минут в неделю для поддержания циркуляции охладителя в системе.

ПРИМЕЧАНИЕ: Переключатель нагнетательного вентилятора должен быть установлен в положение низкой скорости “LO”.

Следует очищать фильтр каждые 500 часов или по мере необходимости с учетом условий эксплуатации. По мере необходимости следует проводить замену фильтра.

При использовании кондиционера или обогревателя длительное время, следует пользоваться переключателем вентиляции, при курении следует выпускать воздух наружу, чтобы предотвратить раздражение глаз.
