ПРИБОРНАЯ ПАНЕЛЬ ЭКСКАВАТОРА DOOSAN Solar 225 NLC-V

Р ис. 23

ИНДИКАТОР ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ
УКАЗАТЕЛЬ УРОВНЯ ТОПЛИВА
МНОГОФУНКЦИОНАЛЬНЫЙ ИНДИКАТОР И ЗОНА ГРАФИЧЕСКОЙ ИНФОРМАЦИИ (См. стр. 2-19)
ЦИФРОВЫЕ ЧАСЫ
СЧЕТЧИК МОТОЧАСОВ
ПРЕДУПРЕЖДАЮЩИЙ СВЕТОВОЙ СИГНАЛ ЗАРЯДКИ
ПРЕДУПРЕЖДАЮЩИЙ СВЕТОВОЙ СИГНАЛ ДАВЛЕНИЯ МАСЛА ДВИГАТЕЛЯ

ИНДИКАТОР ЗАВЕРШЕНИЯ ПРЕДПУСКОВОГО ПОДОГРЕВА
СВЕТОВОЙ ИНДИКАТОР РАБОЧЕГО ОСВЕЩЕНИЯ
СВЕТОВОЙ ИНДИКАТОР СИГНАЛИЗАЦИИ О ПЕРЕГРУЗКЕ (ОПЦИЯ)
КНОПКА ВЫБОРА РЕЖИМА МОЩНОСТИ

(см. стр. 2-23)
КНОПКА ВЫБОРА РЕЖИМА РАБОТЫ (см.

стр. 2-24)
КНОПКА ВЫБОРА РЕЖИМА АВТОМАТИЧЕСКОГО ХОЛОСТОГО ХОДА (см. стр. 2-24)

8. ПРЕДУПРЕЖДАЮЩИЙ СВЕТОВОЙ СИГНАЛ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

15.

КНОПКА ВЫБОРА ДИСПЛЕЯ (см. стр. 2-25)

ФУНКЦИОНАЛЬНАЯ ПРОВЕРКА

Когда ключ зажигания двигателя поворачивают в положение "I" (ON) все индикаторы показания и предупреждения включатся и в течении примерно 2 секунд будет слышан предупреждающий звуковой сигнал.

В этот момент на цифровых часах и в зоне графической информации появится движущаяся фигурка экскаватора (3 и 4, рис. 23).

1. ИНДИКАТОР ТЕМПЕРАТУРЫ

ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ

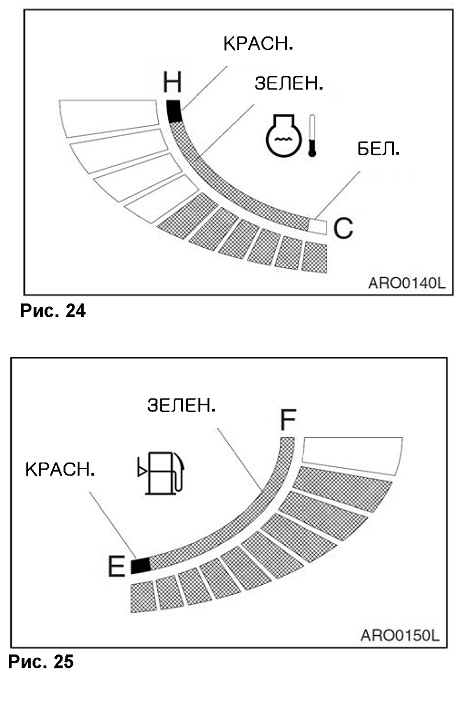

Температуру охлаждающей жидкости двигателя указывают цветные полоски. БЕЛАЯ ЗОНА - указывает, что температура ниже нормальной рабочей температуры

ЗЕЛЕНАЯ ЗОНА - указывает, что температура в пределах диапазона нормальной рабочей температуры. КРАСНАЯ ЗОНА - указывает, что температура слишком высока.

Во время работы полоски должны быть в зеленой зоне.

Если полоска в красной зоне начинает мигать, раздается предупредительный звуковой сигнал, и скорость двигателя автоматически уменьшается. При этом следует дать двигателю поработать на низкой скорости холостого хода до тех пор, пока показания индикатора температуры не вернутся в зеленую зону. Когда индикатор покажет, снижение до зеленой зоны, выключить двигатель. Проверить уровень охлаждающей жидкости, натяжение ремня вентилятора, проверить наличие посторонних предметов у радиатора и т.д.

Когда температура достигнет нормального уровня, скорость двигателя автоматически восстановится.

2. УКАЗАТЕЛЬ УРОВНЯ ТОПЛИВА

Показывает количество топлива, оставшегося в баке.

ЗЕЛЕНАЯ ЗОНА - указывает нормальное количество топлива.

КРАСНАЯ ЗОНА - указывает, сто уровень топлива низок.

Если полоска в красной зоне начинает мигать следует немедленно добавить топливо.

Проверять уровень топлива следует на ровном грунте.

3. МНОГОФУНКЦИОНАЛЬНЫЙ ИНДИКАТОР И ЗОНА ГРАФИЧЕСКОЙ ИНФОРМАЦИИ

См. раздел «Многофункциональный

датчик и зона графической информации, стр. 2-19.

4. ЦИФРОВЫЕ ЧАСЫ

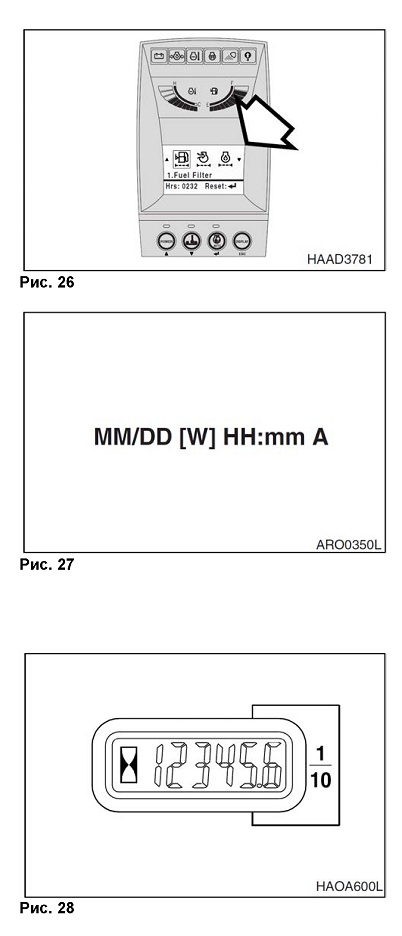

Как цифровые часы отображает текущее время. Содержание дисплея:

Дисплей	Описание
MM	Месяц
ДД	Дата
W	День
ЧЧ	Час
7520 мм	Минута
A(P)	До полудня (После полудня)

Установка времени описана в разделе “Метод установки для главного меню”, стр. 2-26.

5. СЧЕТЧИК МОТОЧАСОВ

Счетчик моточасов указывает общее количество часов работы двигателя. Счетчик будет мигать каждые 4 секунды при работающем двигателе для подтверждения правильности работы двигателя.

6. ПРЕДУПРЕЖДАЮЩИЙ СВЕТОВОЙ СИГНАЛ ЗАРЯДКИ
Этот индикатор загорается при включении выключателя стартера и должен погаснуть, когда двигатель запустится. Если он не выключается, необходимо немедленно заглушить двигатель и выяснить причину возникновения проблемы.

7. ПРЕДУПРЕЖДАЮЩИЙ СВЕТОВОЙ СИГНАЛ ДАВЛЕНИЯ МАСЛА ДВИГАТЕЛЯ

Этот индикатор загорается при включении выключателя стартера и должен погаснуть, когда двигатель запустится. Например, если давление масла в двигателе станет слишком низким, индикатор загорится и прозвучит предупреждающий звуковой сигнал. Если это произойдет, необходимо немедленно заглушить двигатель и выяснить причину возникновения проблемы. При продолжении работы при включенном индикаторе произойдет серьезное повреждение двигателя.

8. ПРЕДУПРЕЖДАЮЩИЙ СВЕТОВОЙ СИГНАЛ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

Если охлаждающая жидкость двигателя перегревается, это индикатор загорается и раздается

предупредительный звуковой сигнал. В случае загорания индикатора следует уменьшить скорость двигателя до падения температуры охлаждающей жидкости. Не следует выключать двигатель, поскольку это приведет к повышению температуры охлаждающей жидкости, и двигатель может заглохнуть из-за подъема температуры.

ПРИМЕЧАНИЕ.: Проверить индикатор температуры охлаждающей жидкости. Если полоска в красной зоне начинает мигать, раздается предупредительный звуковой сигнал, и скорость двигателя автоматически уменьшается. При этом следует дать двигателю поработать на низкой скорости холостого хода до тех пор, пока показания индикатора температуры не вернутся в зеленую зону.

Когда индикатор покажет, снижение до зеленой зоны, выключить двигатель. Проверить уровень охлаждающей жидкости, натяжение ремня вентилятора, проверить наличие посторонних предметов у радиатора и т.д.

Когда температура достигнет нормального уровня, скорость двигателя автоматически восстановится.

9. ИНДИКАТОР ЗАВЕРШЕНИЯ ПРЕДПУСКОВОГО ПОДОГРЕВА

Этот индикатор указывает, что

предварительный прогрев двигателя завершен.

10. СВЕТОВОЙ ИНДИКАТОР РАБОЧЕГО ОСВЕЩЕНИЯ

Данный индикатор указывает, что рабочее освещение включено.

11. СВЕТОВОЙ ИНДИКАТОР СИГНАЛИЗАЦИИ О ПЕРЕГРУЗКЕ (ОПЦИЯ)
Если машина оборудована устройством предупреждения о перегрузке при достижении предельной нагрузки, этот индикатор загорится и раздастся предупредительный звуковой сигнал.
ОСТОРОЖНО!
Если этот индикатор загорится при подъеме груза, следует немедленно уменьшить нагрузку.

Если работа будет продолжена при горящем индикаторе, возможно опрокидывание машины, повреждение компонентов гидравлической системы или элементов конструкции машины.
