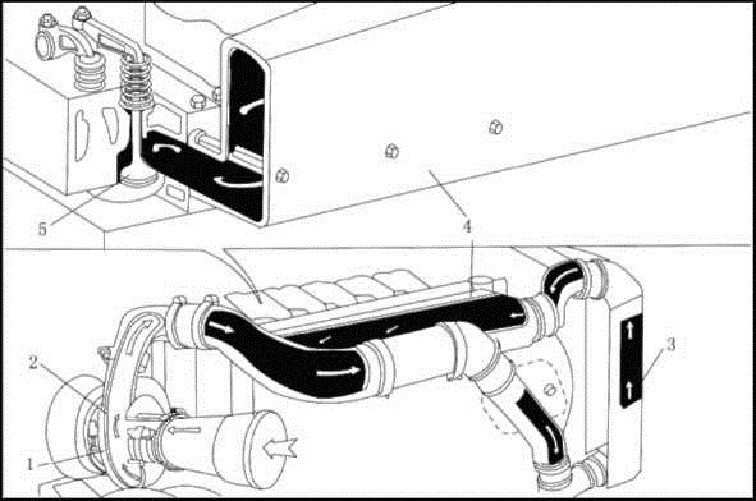

1. Воздух, очищенный фильтром, поступает в нагнетатель.

2. Наддувочный воздух, протекает через промежуточный охладитель.

3. Охладитель надувочного воздуха (наш завод не поставляет промежуточные охладители)

4. Впускной коллектор

5. Впускной клапан

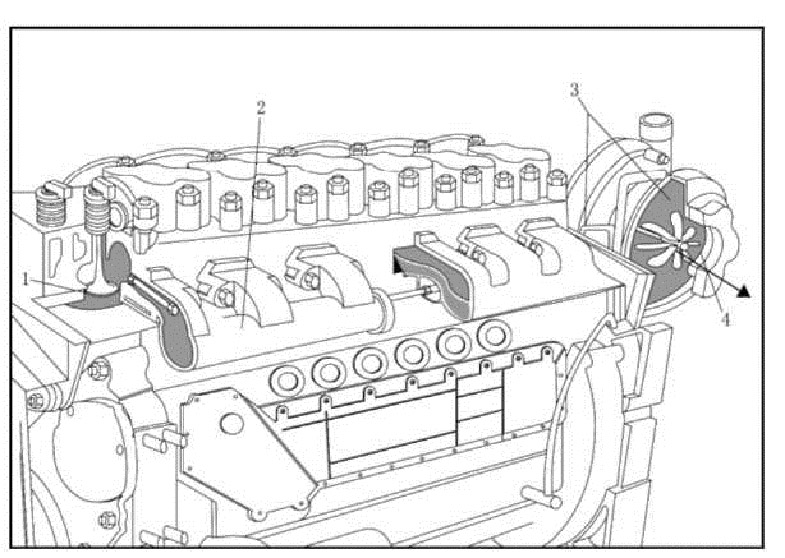

1. Выпускной клапан

2. Выпускной коллектор

3. Выхлопные газы, поступающие на турбину турбокомпрессора

4. Выход выхлопных газов из турбины
