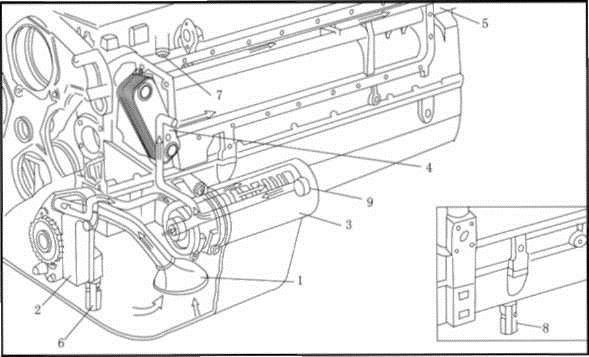

4.1. Смазочная система двигателя Wechai WP10

1. Сетчатый фильтр

2. Масляный насос

3. Масляный фильтр

4. Масляный охладитель

5. Масляная магистраль

6. Предохранительный клапан масляного насоса

7. Предохранительный клапан

8. Клапан ограничения давления масляной магистрали

9. Перепускной клапан масляного фильтра

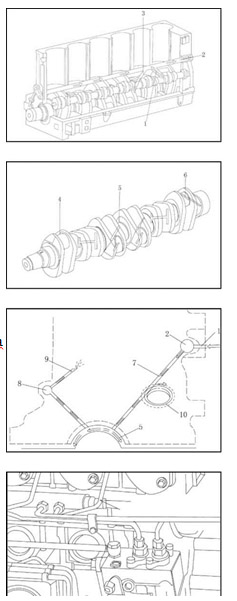

Смазка трущихся деталей

1. Подача масла из масляного радиатора

2. Основная масляная магистраль

3. К опоре распределительного вала

4. К шатунной шейке

5. К коренной опоре коленвала

6. К шатунному подшипнику

7. Основной масляный канал ведущий к главному подшипнику

8. Вспомогательный маслоканал

9. Охлаждение поршня опрыскиванием

10. Подшипник распредвала

11. Подача масла из вспомогательного маслоканала для смазки топливного насоса высокого давления.

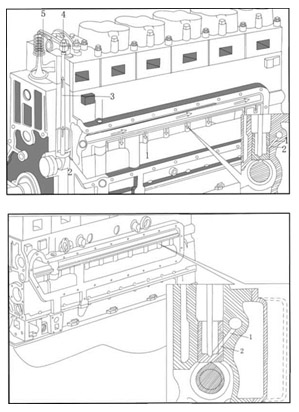

Смазка механизма коромысла

1. Подача масла из основной масломагистрали

2. Смазочное отверстие толкателя

3. Смазочное отверстие в толкателе

4. Смазочное отверстие винта коромысла

5. Смазочное отверстие коромысла

Смазка турбокомпрессора

1. Подача масла из основной масломагистрали

2. Отверстие для подачи масла к подшипнику турбокомпрессора

3. Отверстие для возврата масла в поддон.
