Дизель WP10 стандарта Евро-3 - руководство

Руководство по эксплуатации и обслуживанию дизеля серии WP10 стандарта Евро-3 ОАО Weichai г. Вэйфан

ВНИМАНИЕ

Перед эксплуатацией двигателя необходимо внимательно прочитать данное руководство по эксплуатации и обслуживанию дизелей и строго соблюдать правила изложенные в данном руководстве.
Перед продажей двигателей компания проводит испытание данных дизелей строго по программе испытаний. Произвольное регулирование данных для ECU, повышение мощности двигателей не допускаются. В противном случае гарантийные обязательства компании по сервисному обслуживанию, замене и возврату двигателей не будут выполнены.
Потребителям запрещается разбирать ECU, топливный насос Common Rail и форсунки, которые являются прецизионными компонентами. В противном случае гарантийные обязательства компании по сервисному обслуживанию, замене и возврату двигателей не будут выполнены.
Разборка и удары по валам роторов турбокомпрессора категорически запрещаются т.к. они являются прецизионными парами высокоскоростных вращающихся частей. В противном случае гарантийные обязательства компании по сервисному обслуживанию, замене и возврату двигателей не будут выполнены.
Потребителям запрещается ослаблять или снимать болты коренных подшипников и болты шатунов дизелей, к которым предусмотрены строгие требования по крутящему моменту. Шатунные болты можно использовать только один раз, повторное использование не допускается. В противном случае гарантийные обязательства компании по сервисному обслуживанию, замене и возврату двигателей не будут выполнены.
Заливаемые в дизели масла и топлива по марке должны соответствовать требованиям руководства по эксплуатации и обслуживанию и подвергаться фильтрации специальными фильтрами. Топливу необходимо подвергаться осадке более 72 часов. Перед запуском двигателя необходимо проверить соответствие уровня охлаждающей жидкости и масла установленным требованиям.
Запрещается эксплуатация дизелей без воздушных фильтров во избежание попадания не фильтрованного воздуха в цилиндры.
При эксплуатации новых дизелей потребителям необходимо осуществлять обкатку двигателя не менее 50 часов.
При запуске холодного двигателя следует постепенно повышать обороты. Резкое повышение оборотов дизелей и длительная работа на холостомходу не допускаются. После работы под большой нагрузкой перед остановкой необходимо чтобы двигатель поработал на низких оборотах 5-10 минут вместо немедленного отключения (за исключением особых случаев).
После остановки двигателя следует сливать охлаждающую жидкость из радиатора и дизеля, если она без антифриза в случае, если температура окружающей среды может быть ниже 0о.
Проверка и ремонт элементов электрических систем обязательно должны быть выполнены техперсоналом электротехнической специальности.
Проверка и ремонт элементов систем электрического управления обязательно должны быть выполнены специалистами станции технического обслуживания нашей компании.
Для предотвращения коррозии была выполнена консервация дизелей при их выпуске из компании. Обычно срок консервации дизелей составляет 1 год. Проверку следует осуществлять и принимать необходимые дополнительные меры для предотвращения коррозии по истечению 1 года.

Предисловие

Дизели серии WP10 выпускаемые компанией ООО "Вэйчай" на основе двигателя WD615, представляют собой скоростные дизели, которые соответствуют экологическим нормам по выхлопу Евро III и Евро IV. Данные серийные дизели отличаются компактной конструкцией, надежной эксплуатацией, лучшими мощностными и экономичными техническими показателями, быстрым запуском, простым управлением и удобным обслуживанием и являются идеальной силовой установкой для большегрузных транспортных средств.

В данном руководстве кратко описаны разные технические показатели, характеристики, особенности конструкции, условия эксплуатации и обслуживания двигателей WP10. Строгое выполнение потребителями обязательных требований данного руководства при эксплуатации дизелей может значительно продлить их ресурс.

В данном руководстве описаны основные модели серийных дизелей WP10. С непрерывным развитием производства двигателей и улучшением их конструкции содержание данной руководства может быть устаревшим. Для получения новейшей информации о продукции потребители (дилеры) могут посетить вэб-сайт компании "Вэйчай": http:www.weichai.com.

Ждем от вас предложений и замечаний по дальнейшему улучшению продукции.

Апрель 2008 г.

Содержание

1. Описание двигателя

2. Руководство по обслуживанию дизеля

3. Техническое обслуживание двигателя

4. Схемы систем двигателя

5. Моменты затяжек долтов дизеля

6. Топливо,масло и охлаждающая жидкость, применяемые в дизеле

7. Электрическая часть

8. Регулировка и замена главных деталей и агрегатов

9. Типовые отказы и их устранение

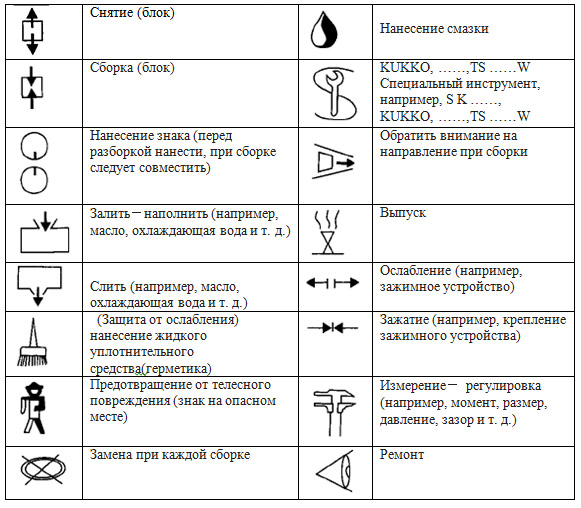

Описание условных обозначений

содержание .. 1 2 3 ..
