4.2.

Система охлаждения дизеля Wechai WP10

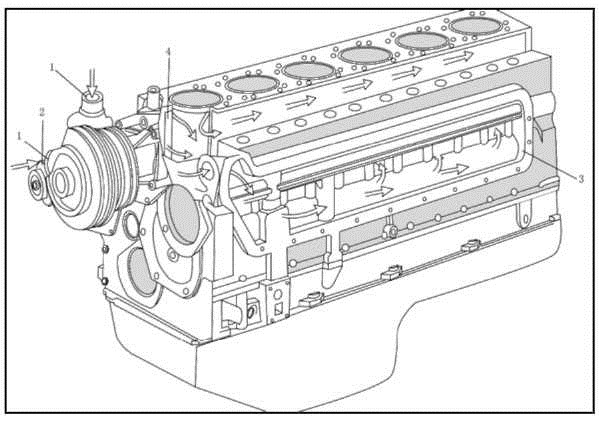

1. Впускное отверстие водяного насоса

2. Водяной насос

3. Водяная полость масляного охладителя.

4. Водяная рубашка блока цилиндров

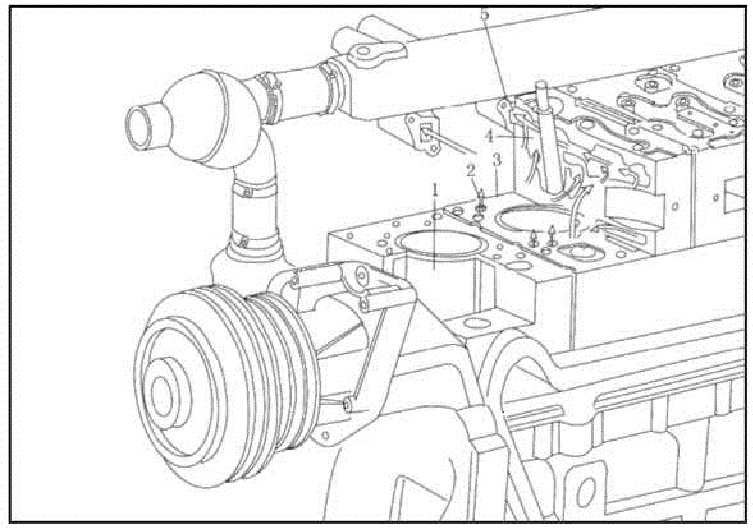

1. Водяная рубашка блока цилиндров

2. Выход воды из рубашки охлаждения блока цилиндров

3. Прокладка цилиндра

4. Водяная полость головки цилиндра

5. Отвод воды из головки цилиндра.

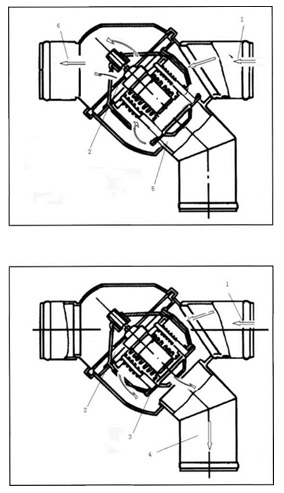

1. Охлаждающая жидкость вытекающая из двигателя

2. Регулятор

3. Перепускной клапан

4. Охлаждающая жидкость, перетекающая в водяной насос

5. Перепускной клапан закрыт

6. Охлаждающая жидкость перетекающая в радиатор
