Термостат двигателя ЯАЗ-М204 и ЯАЗ-М206

 На двигатель ЯАЗ-М204 установлен один термостат, а на двигатель ЯАЗ-М206 — два Термостат (рис. 79) установлен в чугунной коробке 4 и удерживается торцом фланца верхней водяной трубы, к которой коробка прикреплена тремя болтами 6. Между трубой и коробкой термостата поставлена прокладка 3.

Коробка имеет две полости: одна соединяет через боковые окна корпуса термостата верхнюю водяную трубу с обводной трубкой, другая через проходное отверстие в корпусе (при открытии центрального клапана) — верхнюю водяную трубу с верхним бачком радиатора. Между торцом корпуса термостата и перегородкой коробки поставлена резиновая прокладка.


К коробке термостата прикреплен двумя болтами верхний патрубок обводной трубки перепускного устройства, нижний патрубок которой прикреплен двумя болтами к фланцу масляного радиатора.

Термостат работает следующим образом: когда охлаждающая жидкость в рубашке двигателя имеет низкую температуру, центральный клапан термостата закрывает отверстие, соединяющее полость корпуса термостата с водяным радиатором. Поэтому, если двигатель работает и насос приводится в движение, жидкость, поступающая в корпус термостата, проходит через его окна по обводной трубке в масляный радиатор и дальше в водяной насос. Таким образом, жидкость движется, минуя водяной радиатор. Вследствие этого нагревание жидкости в рубашках и масла в секциях масляного радиатора ускоряется и двигатель прогревается равномерно.

По мере нагревания баллона термостата омывающей его жидкостью легко закипающая смесь, находящаяся в баллоне, испаряется, что вызывает повышение давления в нем. Когда температура жидкости приближается к 70°, давление в баллоне термостата повышается настолько, что центральный клапан начинает открывать проходное отверстие корпуса термостата и охлаждающая жидкость поступает в верхнюю коробку радиатора-

При температуре жидкости около 85° клапан открывается на наибольшую величину, равную 9,5 мм. В это время кольцевой клапан прикрывает боковые окна корпуса и тем самым прекращает циркуляцию жидкости через обводную трубку.

Вся подаваемая насосом охлаждающая жидкость проходит через водяной радиатор и охлаждается в нем.

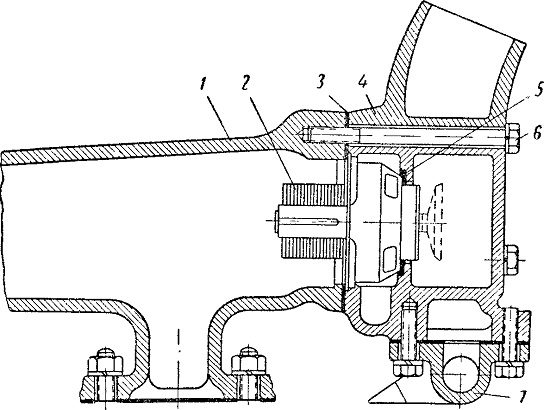

Рис. 79. Термостат двигателей ЯАЗ-М204:
1 — верхняя водяная труба; 2 — термостат; 3 — прокладка; ,4— коробка термостата; 5—прокладка: 6 — болт крепления коробки; 7—патрубок обводной трубки
