Вентилятор двигателя ЯАЗ-М204 и ЯАЗ-М206


(рис. 78) смонтирован на кронштейне, укрепленном на передней верхней крышке блока двигателя тремя болтами.

Кронштейн отлит из чугуна; он имеет ребра и паз, допускающий перемещение вентилятора в вертикальном направлении. В пазу установлена ось вентилятора с вращающимся на двух шариковых подшипниках шкивом. Ось закреплена в пазу гайкой при помощи двух стальных установочных шайб. Кроме того, под гайку установлена фасонная шайба с отогнутыми усиками для предотвращения самоотвертывания гайки при вибрации двигателя.

К ступице шкива четырьмя болтами прикреплена крыльчатка с шестью приклепанными лопастями. Между торцом ступицы и крыльчаткой проложена картонная прокладка.

Внутреннюю полость шкива при сборке заполняют консистентной смазкой — консталином. Для добавления смазки сделано отверстие с резьбой, закрытое пробкой.

Вытекание смазки из полости шкива наружу предотвращается пробковым сальником, установленным в кольцевой гайке шкива вентилятора.

При работе кольцо сальника вращается по шлифованной поверхности буртика оси вентилятора. Между сальником и торцом наружной обоймы заднего подшипника, запрессованного до упора в расточку ступицы шкива, поставлена для уплотнения стальная шайба с картонной прокладкой.

Гайка, ввернутая в ступицу шкива, предохраняет шкив от продольного перемещения. Проволочное стопорное кольцо поставлено для того, чтобы гайка не отвертывалась.

Передний шариковый подшипник запрессован в шкив до упора в шайбу 10 распорной втулки.

Оба подшипника крепятся на оси вентилятора прорезной шплинтуемой гайкой с шайбой.

Шкив вентилятора приводится во вращение клиновым резиновым ремнем от шкива коленчатого вала. Для регулировки натяжения ремня в отверстие оси вентилятора ввернут специальный натяжной болт 1. Конусным концом болт упирается в седло нижней части паза кронштейна.

Ремень привода вентилятора одновременно приводит во вращение шкив компрессора, устанавливаемого с левой стороны двигателя.

По сравнению с вентиляторами двигателей ЯАЗ-М204 прочих модификаций на двигателях ЯАЗ-М204Г и ЯАЗ-М206 устанавливается вентилятор повышенной производительности, который приводится во вращение двумя клиновыми ремнями от шкива коленчатого вала.

Вместо компрессора на двигателе ЯАЗ-М204Г установлено натяжное приспособление, позволяющее натягивать ремень, не изменяя положения вентилятора в вертикальной плоскости.

Устройство натяжного приспособления аналогично устройству привода шкива вентилятора. Кронштейн натяжного приспособления

крепится к боковой площадке крышки блока цилиндров четырьмя болтами. На двигатель ЯАЗ-М204К вентилятор заводом не устанавливается.

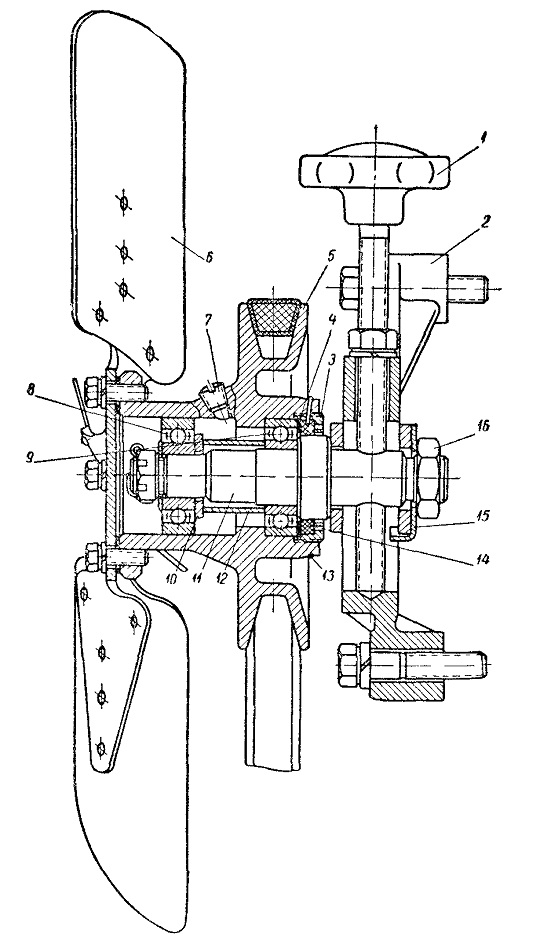

Рис. 78. Вентилятор двигателей ЯАЗ-М204:
1- натяжной болт; 2 — кронштейн; 3 — кольцевая гайка сальника; 4—шайба и прокладка пробкового сальника; 5 — шкив; б — крыльчатка; 7 — пробка; 8 и 9 — шарикоподшипники; 10 — шайба распорной втулки; 11 — ось; 12 — распорная втулка; 13 — стопорное кольцо; 14 — пробковый сальник; 15 — замковая шайба; — гайка крепления оси вентилятора
