Дизельный двигатель общего назначения Kama KM170F, KM178F, KM186F

Дизельный двигатель общего назначения Kama KM170F, KM178F, KM186F

Инструкция по эксплуатации

Пожалуйста, прочитайте данное руководство перед эксплуатацией данного устройства и обращайтесь к нему за информацией каждый раз при возникновении необходимости. Внимание: перед началом работы проверьте уровень масла в двигателе и воздушном фильтре.

СОДЕРЖАНИЕ

СОДЕРЖАНИЕ...........................................................................................................................		1
Введение........................................................................................................................................		2
Глава 1. Основные технические характеристики и описание деталей............................		6
1-1	Основные технические характеристики ................................................................	6
1-2.	Габаритные и установочные размеры....................................................................	7
1-3.	Соединительные габариты .....................................................................................	10
1-4.	Наименование деталей дизельного двигателя ....................................................	12
1-5.	Циклы открытия и закрытия клапанов, начальный угол подачи топлива и
зазоры клапанов............................................................................................................		13
1-6.	Диапазон температур, задымленности и давления............................................	13
1-7.	Крутящий момент, необходимый для затяжки основных болтов и гаек ......	14
Глава 2. Эксплуатация дизельного двигателя....................................................................		15
2-1.	Обеспечение безопасности работ ...........................................................................	15
2-2.	Выбор топлива, смазочного вещества и подготовка к работе.........................	15
2-3.	Последовательность запуска дизельного двигателя..........................................	20
2-4.	Работа и остановка дизельного двигателя..........................................................	23
Глава 3. Техническое обслуживание дизельного двигателя ............................................		25
3-1.	Ежедневные проверки и техническое обслуживание ........................................	25
3-2.	Периодические проверки и техническое обслуживание ...................................	25
3-3.	Продолжительное хранение....................................................................................	28
Глава 4. Неисправности дизельного двигателя и их устранение....................................		30
4-1 Причины того, что двигатель не запускается, и способы их устранения .........		30
4-2 Причины недостаточной мощности дизельного двигателя и способы их
устранения......................................................................................................................		31

4-3 Причины самопроизвольной остановки двигателя и способы их устранения 31

4-4	Причины выхлопа черным дымом и способы их устранения.............................	31
4-5	Причины выхлопа голубым дымом и способы их устранения ...........................	32
4-6	Причины выхлопа белым дымом и способы их устранения ...............................	32
4-7	Методы остановки и проверки двигателя в случае неисправностей.................	32

Введение

Благодарим Вас за покупку нашей продукции.

Камеры сгорания с прямым впрыском

Ручного стартера и электрического стартера (на выбор) Системы принудительного охлаждения воздухом Корпуса коленчатого вала с боковой крышкой

Крышки вентилятора, выполненной из малошумящего многослойного стального листа

Изготавливаемые нами четырехтактные дизельные двигатели с прямым впрыском экономят материал и энергию. Двигатели этой серии маленькие и легкие. Они просты в эксплуатации и при техническом обслуживании. Их легко перемещать в места на место. Они широко используются как силовые установки для промышленной, сельскохозяйственной техники и станков, например, в оросительных, рассадопосадочных (для риса), молотильных, газонокосильных установках и при отборе проб грунта, а также для вибрационной трамбовки, ударной трамбовки, в двигателях морских судов, легковых автомобилях, подвижных компрессорах, портативных генераторных установках, автомоечных установках, оборудовании для обработки почв и т.д.

Эта инструкция по эксплуатации расскажет Вам, как эксплуатировать и проводить техническое обслуживание Вашего двигателя. Для обеспечения правильной эксплуатации двигателя, пожалуйста, прочтите эту инструкцию, прежде чем приступать к работе.

Внимательно следуйте всем изложенным здесь правилам, чтобы сохранить Ваш двигатель в идеальном рабочем состоянии и продлить его ресурс.

Если у Вас есть какие-либо вопросы относительно этой инструкции, пожалуйста, обратитесь к нам или Вашему региональному дилеру. Пользователь должен обратить внимание на то, что в связи с постоянным усовершенствованием нашей техники, ее описание в данной инструкции может отличаться от характеристик реального оборудования.

Меры предосторожности с выхлопными газами:

· Никогда не вдыхайте выхлопной газ! Он содержит угарный газ – чрезвычайно опасный газ без цвета и запаха, который может привести к потере сознания или смерти

· Никогда не включайте двигатель в замкнутом или плохо проветриваемом пространстве, например, в туннеле или подвале

· Будьте особенно внимательны при работе с двигателем, если рядом находятся люди или животные

· Не допускайте попадания в выхлопную трубу посторонних объектов

Меры предосторожности при дозаправке:

· Перед дозаправкой убедитесь, что двигатель находится в выключенном состоянии

· Не допускайте переполнения топливного бака!

· При проливе топлива тщательно вытрите пролившееся вещество и подождите, пока пятно пролива не высохнет, прежде чем снова завести двигатель

· После заливки масла убедитесь, что колпачок топливного бака плотно закручен во избежание пролива

Правила пожарной безопасности:

· Не включайте двигатель, если вы курите или двигатель находится вблизи открытого огня

· Не используйте двигатель вблизи сухих кустов, веток, ветоши или других легковоспламеняющихся предметов

· Работайте с двигателем по меньшей мере в метре от зданий и других сооружений

· Держите двигатель вдали от воспламеняющихся веществ и других опасных материалов (ветоши, тряпок, смазочных и взрывчатых веществ)

Защитная крышка:

· Размещайте защитные крышки над вращающимися деталями. Если такие вращающиеся детали, как ведущий вал, шкив, лента и т.д. остаются незакрытыми, они представляют опасность

· Будьте осторожны с горячими деталями! Глушитель и другие детали двигателя сильно нагреваются во время работы двигателя или сразу после его остановки. Эксплуатируйте двигатель в безопасной зоне и не подпускайте к работающему двигателю детей.

Окружающая обстановка:

· Во время работы двигатель должен стоять на плоской, ровной поверхности без мелких камней, насыпного гравия и т.д. Если двигатель наклонится, топливо может пролиться.

Примечание:

Если поместить двигатель на крутом склоне, его может заклинить из-за недостаточной смазки даже при максимальном уровне смазочного масла.

· Будьте внимательны при перевозке двигателя! Избегайте проливов топлива!

· Перед перевозкой хорошо закрутите колпачок топливного бака и закройте кран топливного фильтра Не передвигайте работающий двигатель!

· При перевозке двигателя на большое расстояние или по плохой дороге, слейте топливо из бака во избежание его утечки

Проверки перед началом работы:

· Внимательно проверьте топливопроводы и стыки на предмет ослабления или утечки топлива.

Утечки топлива являются потенциально опасными

· Проверьте закрепленность болтов и гаек. Незатянутый болт или гайка может привести к серьезной поломке двигателя.

· Проверьте уровень машинного масла и долейте если необходимо

· Проверьте уровень топлива и долейте если необходимо Не допускайте перелива топлива

· Надевайте плотно облегающую рабочую одежду при работе с двигателем.

Свободные фартуки, полотенца, пояса и т.д. могут попасть в двигатель или привод трансмиссии, что небезопасно.

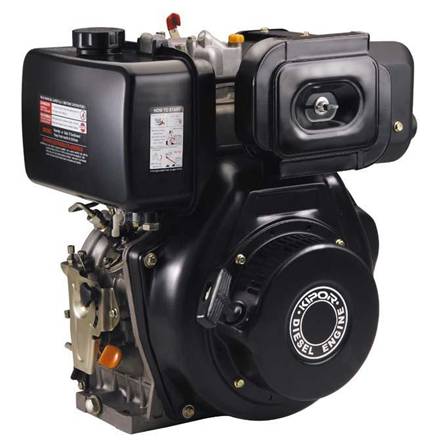

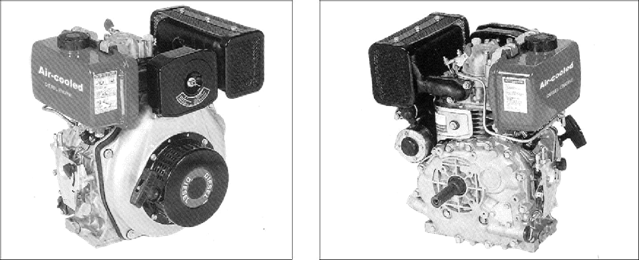

Общий вид

Поперечное сечение
