ДИАГНОСТИКА НЕПОЛАДОК СИСТЕМЫ A/C

АС-14

СИСТЕМА HVAC (АВТОМАТИЧЕСКИЙ А/С) (ДИАГНОСТИКА)

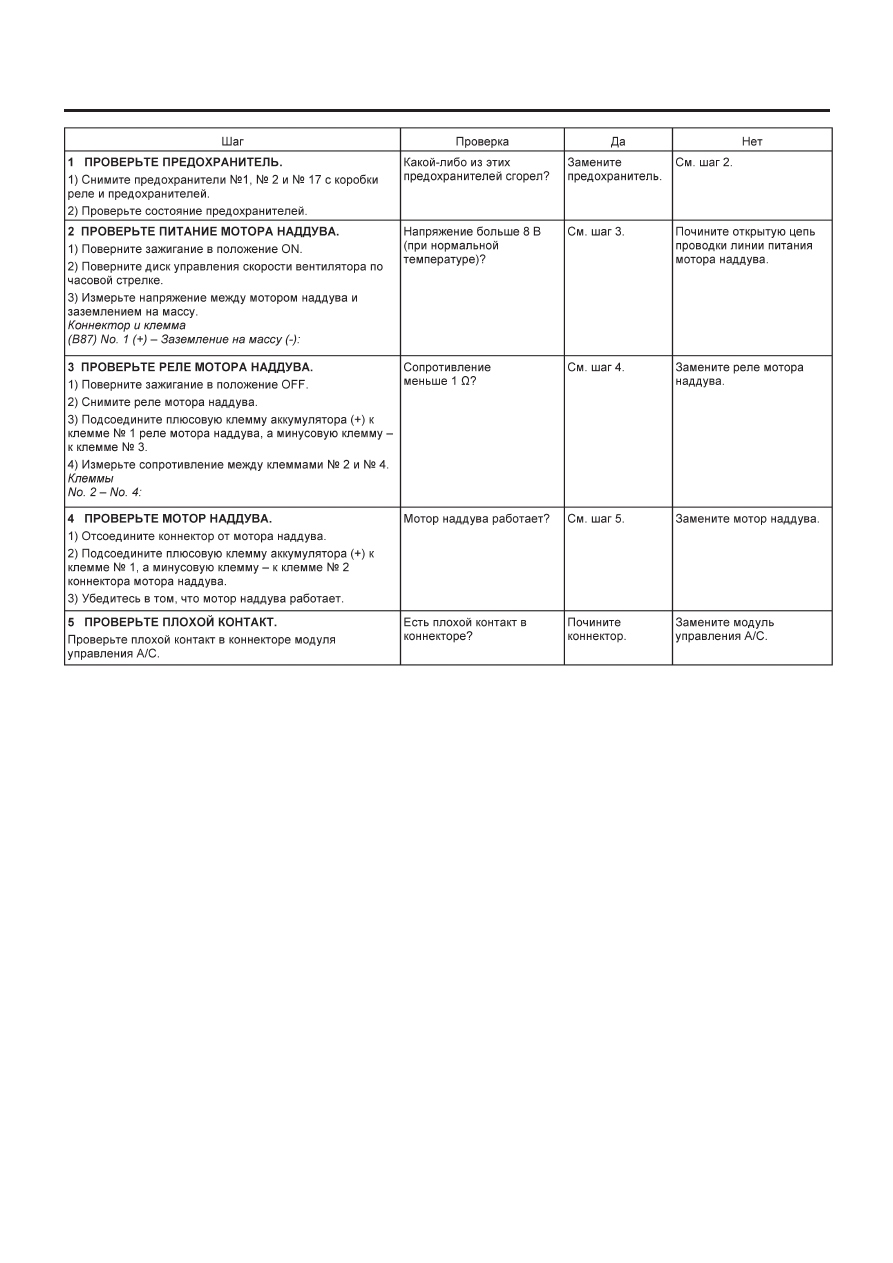

B:  НЕ ВРАЩАЕТСЯ МОТОР НАДДУВА

СИМПТОМ НЕПОЛАДКИ:
• Мотор наддува не вращается.
• Мотор наддува не меняется.

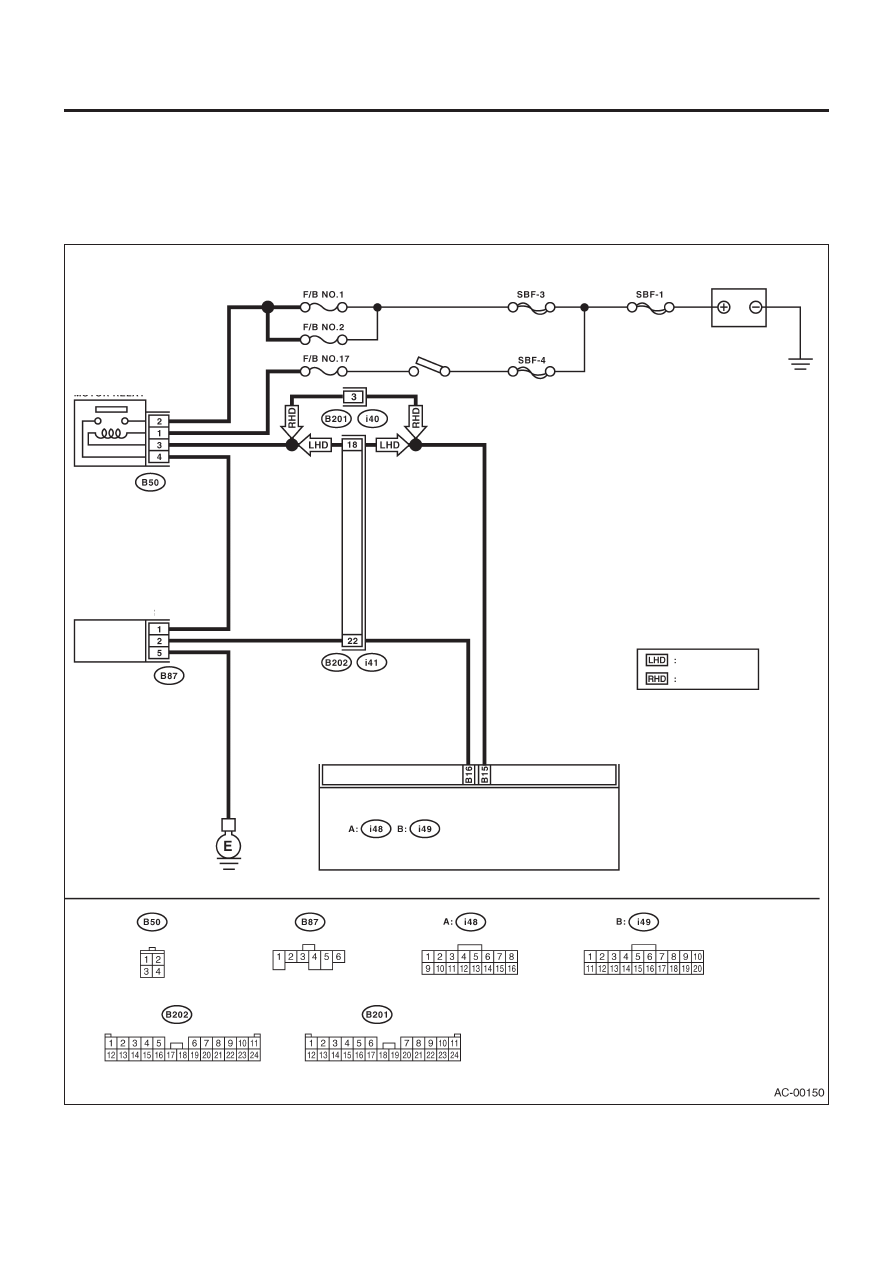

ДИАГРАММА ПРОВОДКИ:

Модель LHD

Модель RHD

Переключатель
зажигания

Реле мотора
наддува

Модуль управления
автоматическим А/С

Мотор
наддува

Аккумулятор

ДИАГНОСТИКА НЕПОЛАДОК СИСТЕМЫ A/C

АС-15

СИСТЕМА HVAC (АВТОМАТИЧЕСКИЙ А/С) (ДИАГНОСТИКА)

ДИАГНОСТИКА НЕПОЛАДОК СИСТЕМЫ A/C

АС-16

СИСТЕМА HVAC (АВТОМАТИЧЕСКИЙ А/С) (ДИАГНОСТИКА)

C: ТЕМПЕРАТУРА В САЛОНЕ НЕМЕНЯЕТСЯ ИЛИ СИСТЕМА A/C ДЕЙСТВУЕТ МЕДЛЕННО

СИМПТОМ НЕПОЛАДКИ
• Температура в салоне не меняется (нет оттока холодного воздуха)
• Система А/С не отвечает быстро.

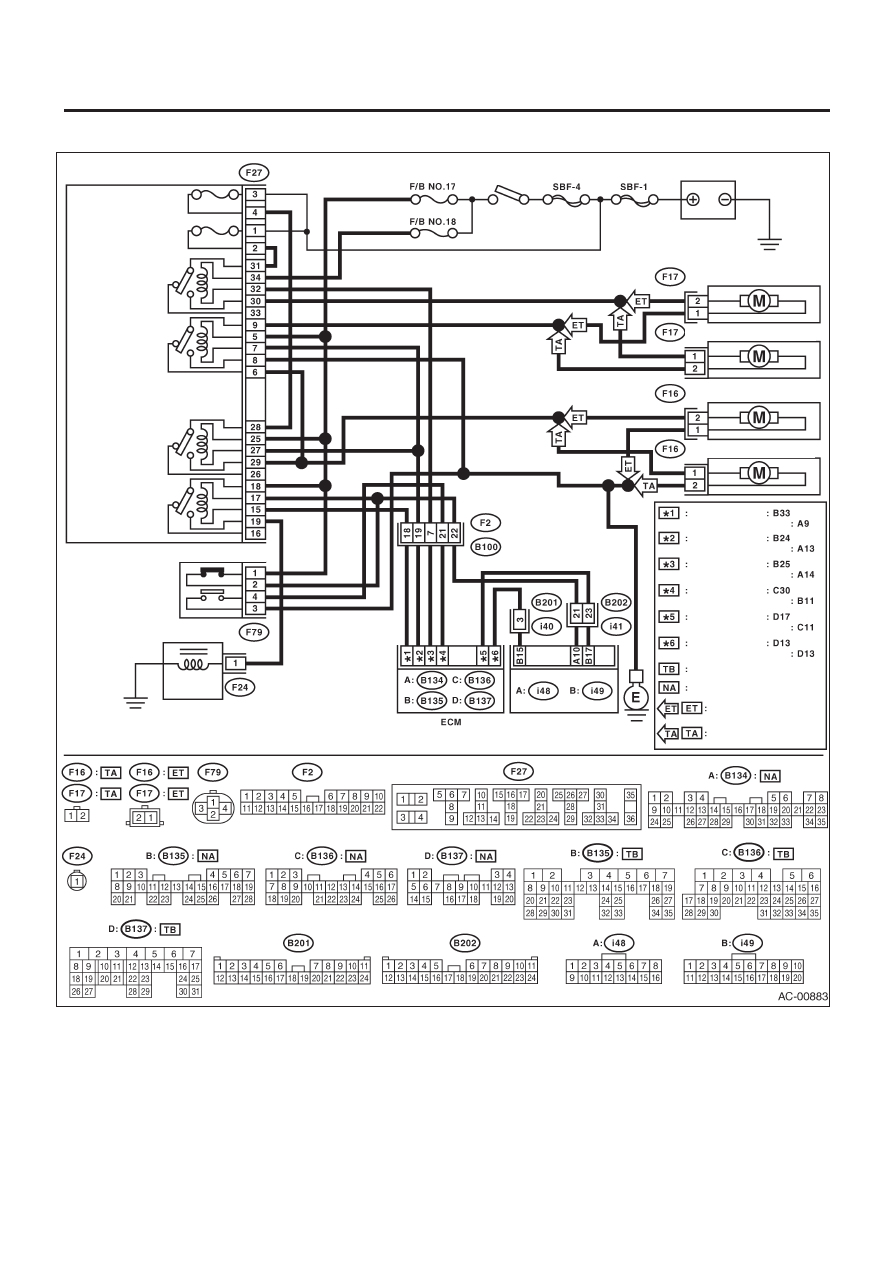

ДИАГРАММА ПРОВОДКИ:

•  МОДЕЛЬ LHD

Модель турбо
Модель не турбо
Модель турбо
Модель не турбо
Модель турбо
Модель не турбо
Модель турбо
Модель не турбо
Модель турбо
Модель не турбо
Модель турбо
Модель не турбо

Модель турбо

Модель не турбо

Модель турбо АТ

Кроме модеи не
турбо АТ

Переключатель
зажигания

Держатель реле
кондиционирования воздуха

Аккумулятор

Реле А/С

Переключатель давления

Компрессор

Реле
вентилятора

Реле
вентилятора

Магнитная
муфта

Реле режимов
вентилятора

Предохранитель
вспомогательного
вентилятора

Предохранитель
главного вентилятора

Мотор главного
вентилятора

Модуль управления
автоматическим А/С

Мотор вспомогатель-
ного вентилятора

Мотор вспомогатель-
ного вентилятора

Мотор главного вентилятора

ДИАГНОСТИКА НЕПОЛАДОК СИСТЕМЫ A/C

АС-17

СИСТЕМА HVAC (АВТОМАТИЧЕСКИЙ А/С) (ДИАГНОСТИКА)

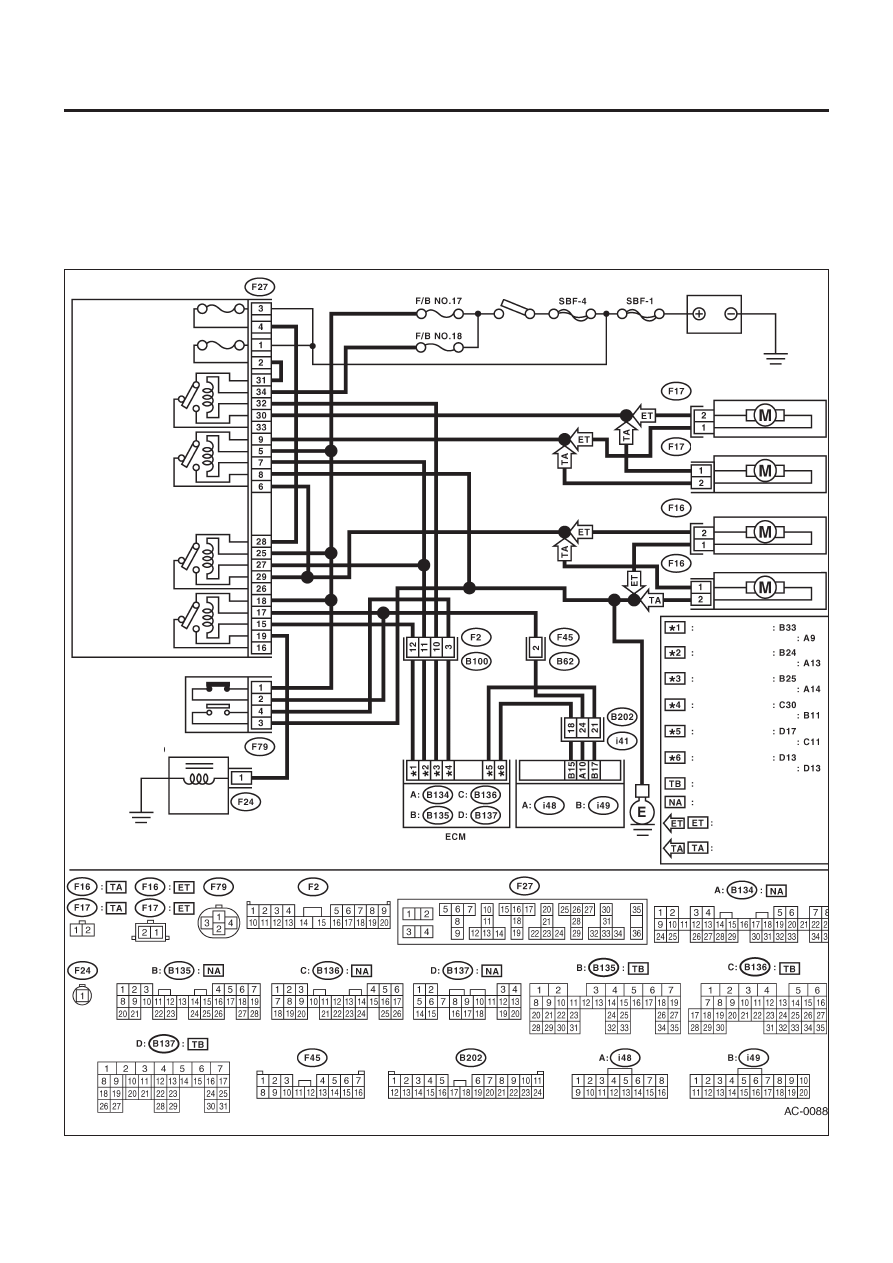

•  МОДЕЛЬ RHD

Модель турбо
Модель не турбо
Модель турбо
Модель не турбо
Модель турбо
Модель не турбо
Модель турбо
Модель не турбо
Модель турбо
Модель не турбо
Модель турбо
Модель не турбо

Модель турбо

Модель не турбо

Модель турбо АТ

Кроме модеи не
турбо АТ

Переключатель
зажигания

Держатель реле
кондиционирования воздуха

Аккумулятор

Реле А/С

Переключатель давления

Компрессор

Реле
вентилятора

Реле
вентилятора

Магнитная
муфта

Реле режимов
вентилятора

Предохранитель
вспомогательного
вентилятора

Предохранитель
главного вентилятора

Мотор главного
вентилятора

Модуль управления
автоматическим А/С

Мотор вспомогатель-
ного вентилятора

Мотор вспомогатель-
ного вентилятора

Мотор главного вентилятора
