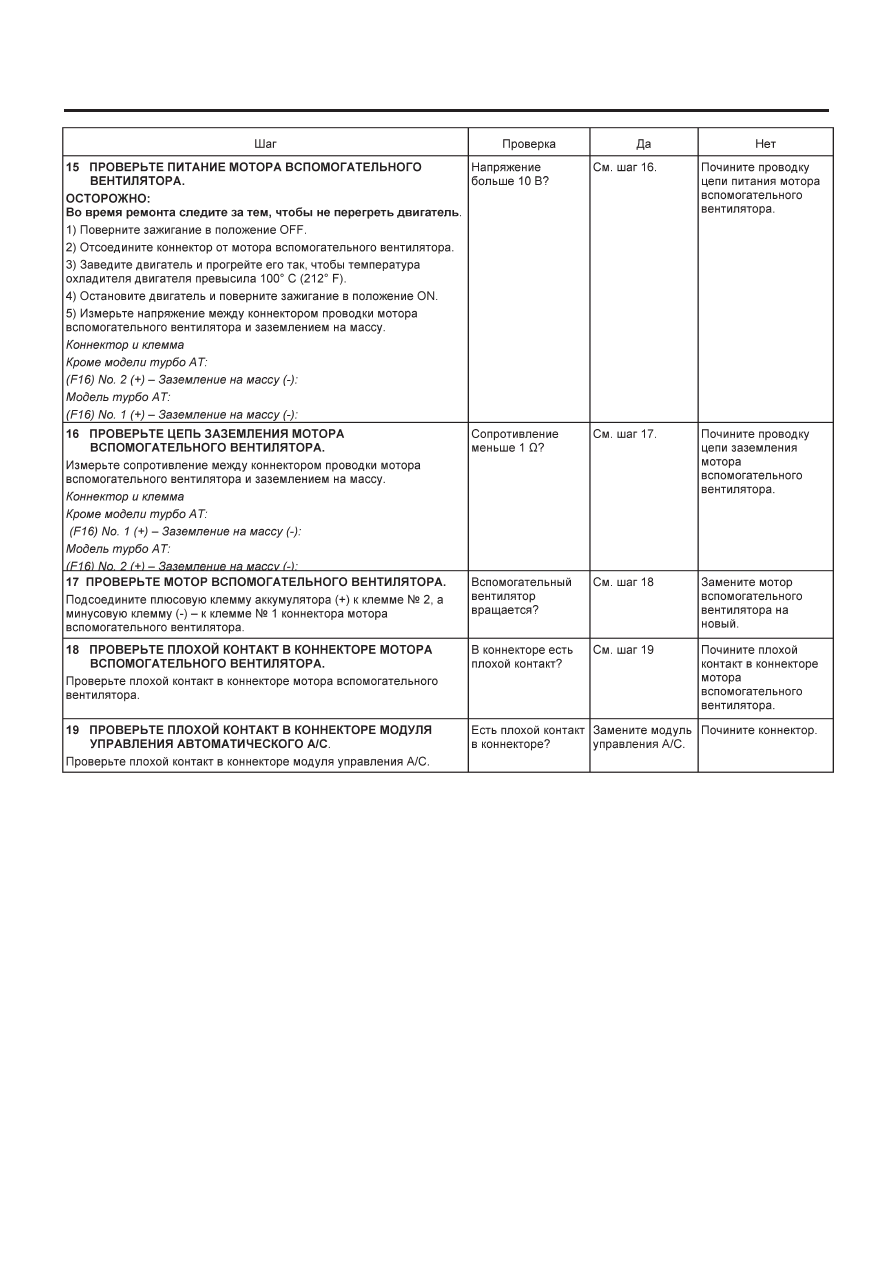

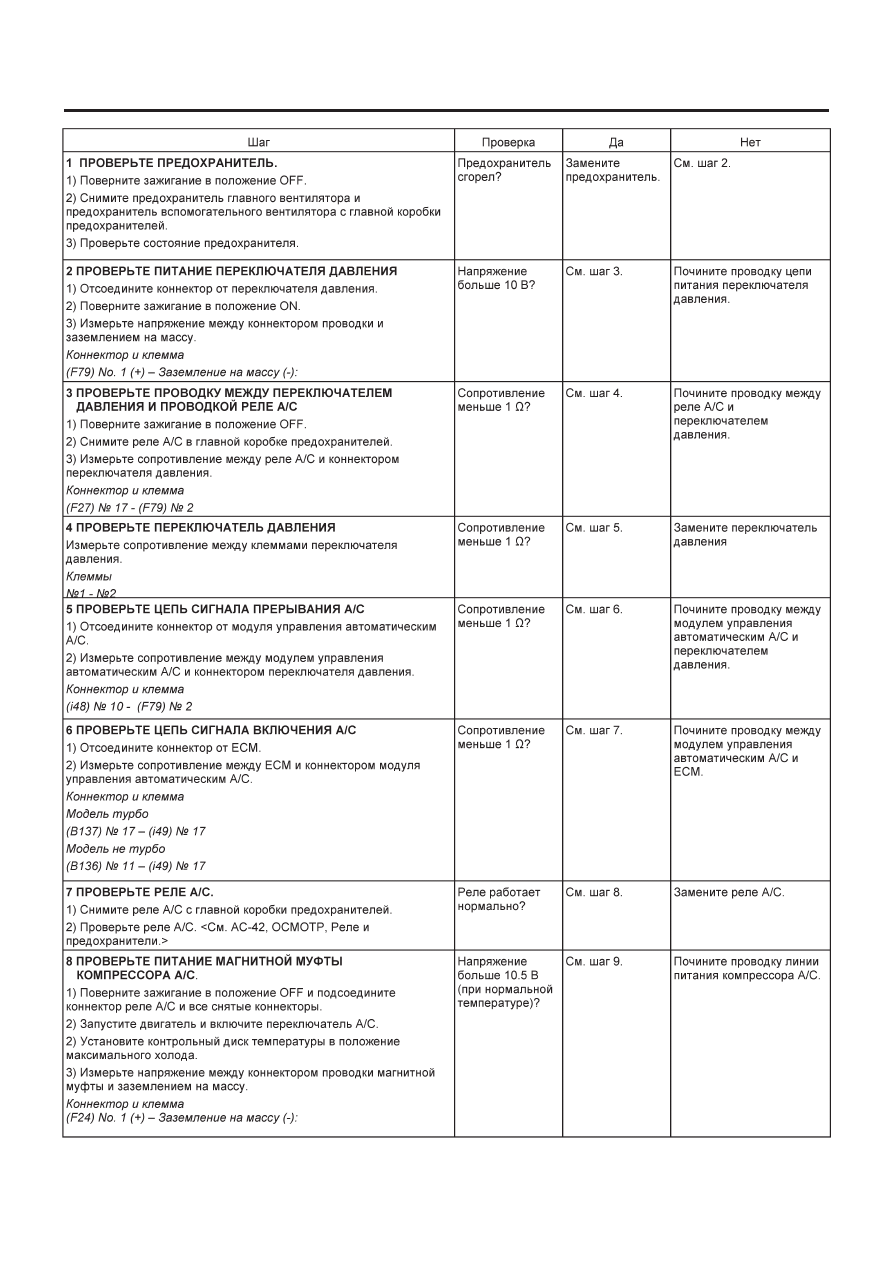

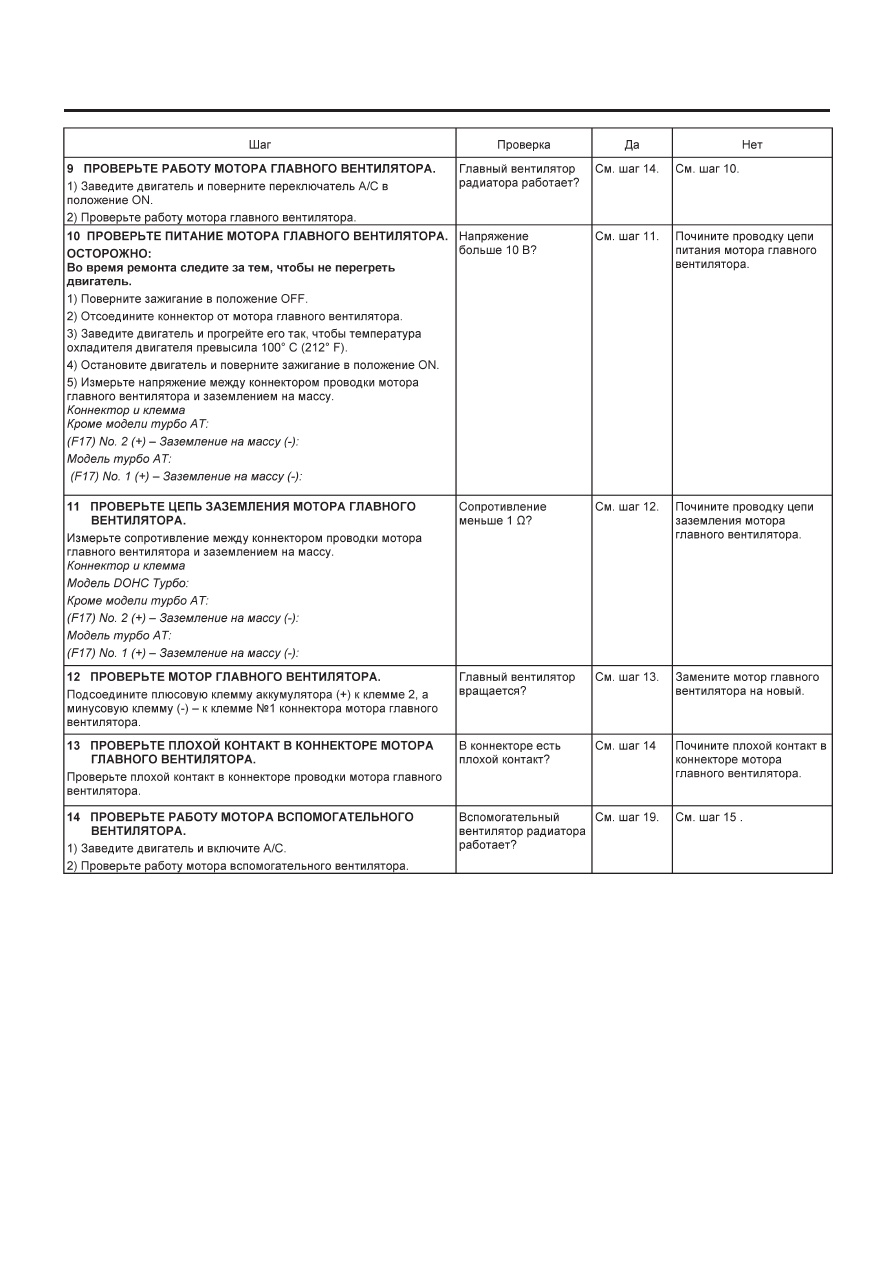

ДИАГНОСТИКА НЕПОЛАДОК СИСТЕМЫ A/C

АС-18

СИСТЕМА HVAC (АВТОМАТИЧЕСКИЙ А/С) (ДИАГНОСТИКА)

ДИАГНОСТИКА НЕПОЛАДОК СИСТЕМЫ A/C

АС-19

СИСТЕМА HVAC (АВТОМАТИЧЕСКИЙ А/С) (ДИАГНОСТИКА)

ДИАГНОСТИКА НЕПОЛАДОК СИСТЕМЫ A/C

АС-20

СИСТЕМА HVAC (АВТОМАТИЧЕСКИЙ А/С) (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ ДЛЯ ПУСКАТЕЛЕЙ

АС-21

СИСТЕМА HVAC (АВТОМАТИЧЕСКИЙ А/С) (ДИАГНОСТИКА)

7. Процедура диагностики для пускателей

A:  ПУСКАТЕЛЬ ЗАБОРНОЙ ЗАСЛОНКИ

СИМПТОМ НЕПОЛАДКИ:
Не происходит изменения режима ПРОХЛАДА\РЕЦИРКУЛЯЦИЯ.

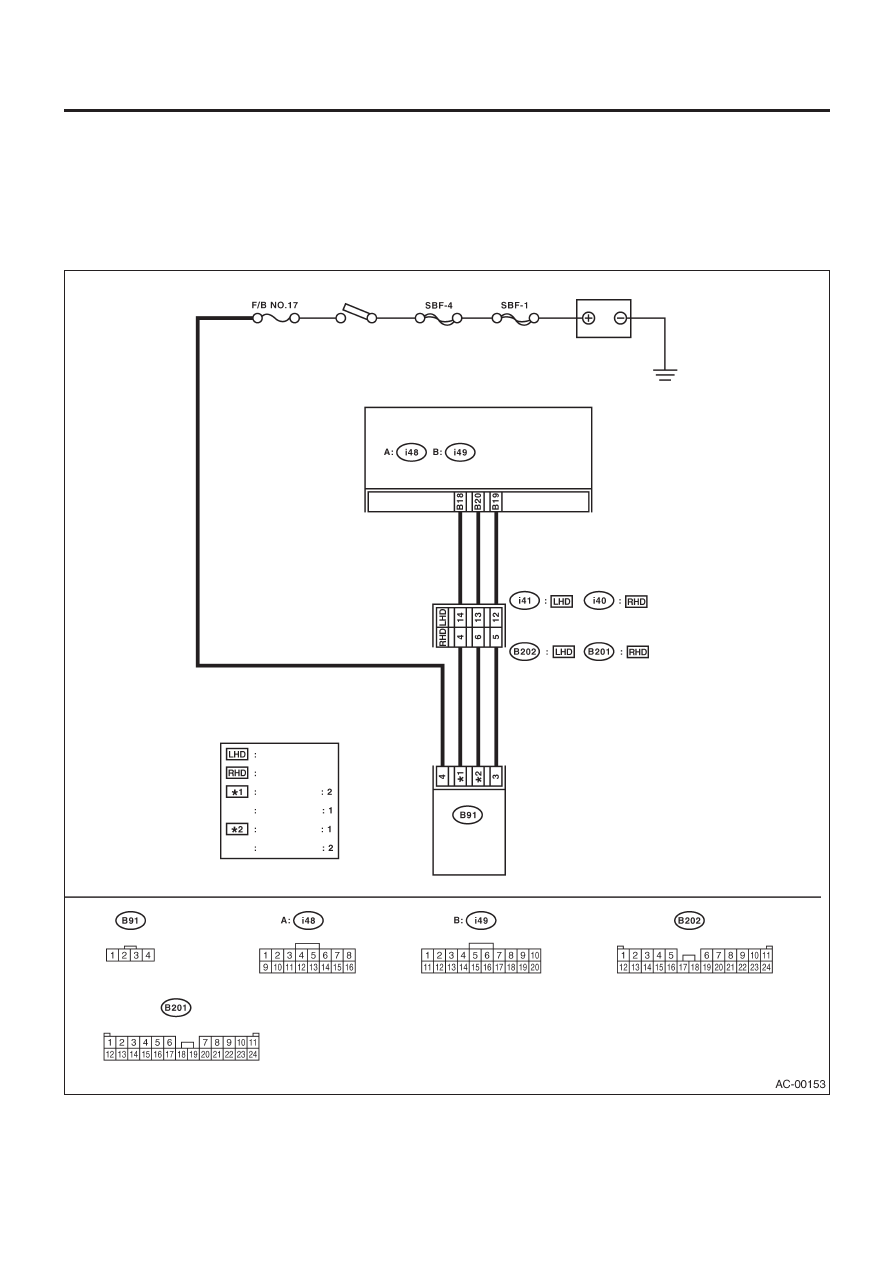

ДИАГРАММА ПРОВОДКИ:

Модель LHD

Модель RHD

Пускатель

заборной

заслонки

Модель LHD

Модель RHD

Модель LHD

Модель RHD

Модуль управления
автоматическим
А/С

Переключатель
зажигания

Аккумулятор
