Subaru Forester (2004 год). Обслуживание и эксплуатация - часть 684

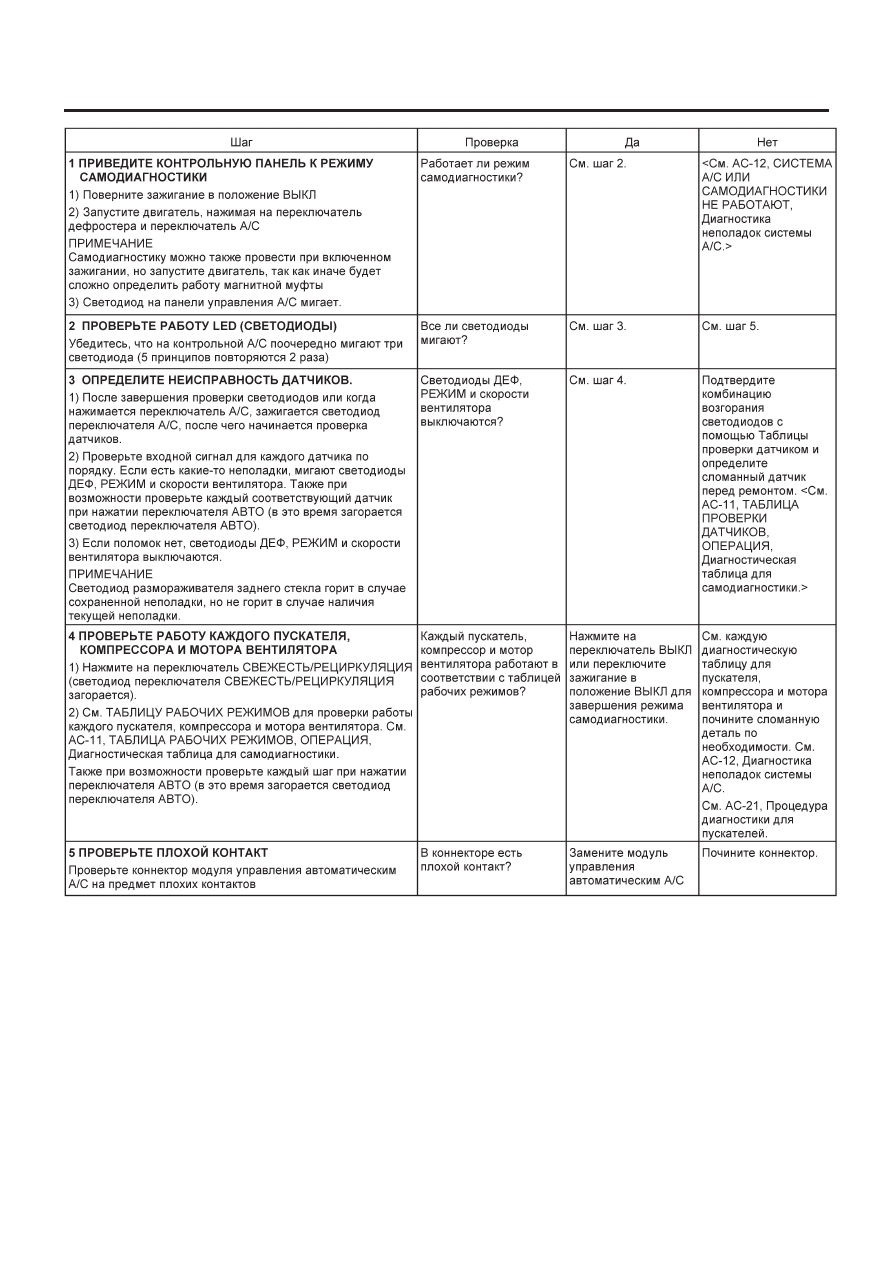

ДИАГНОСТИЧЕСКАЯ ТАБЛИЦА ДЛЯ САМОДИАГНОСТИКИ

АС-10

СИСТЕМА HVAC (АВТОМАТИЧЕСКИЙ А/С) (ДИАГНОСТИКА)

ДИАГНОСТИЧЕСКАЯ ТАБЛИЦА ДЛЯ САМОДИАГНОСТИКИ

АС-11

СИСТЕМА HVAC (АВТОМАТИЧЕСКИЙ А/С) (ДИАГНОСТИКА)

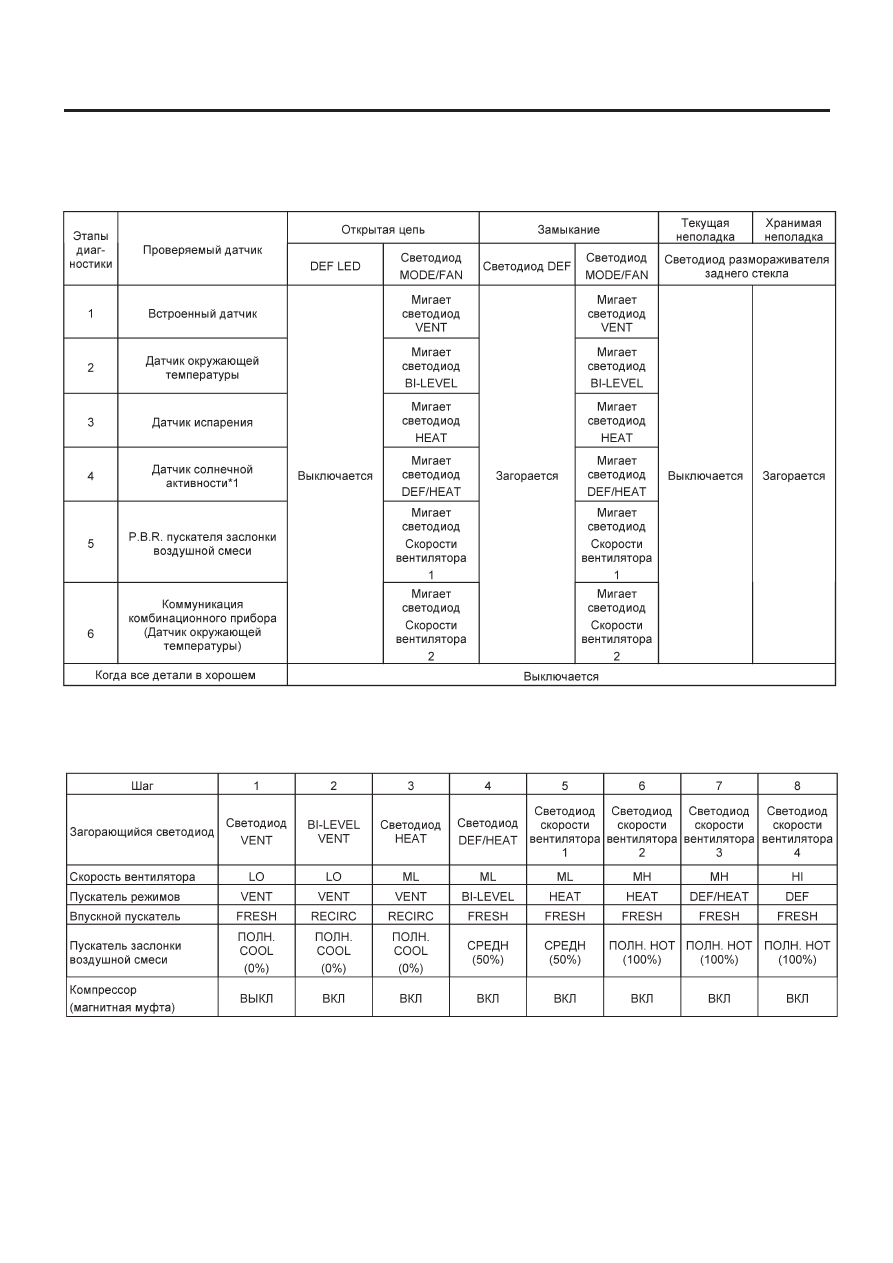

1. ТАБЛИЦА ПРОВЕРКИ ДАТЧИКОВ

ПРИМЕЧАНИЕ:
Если осуществлять проверку датчика солнечной активности в помещении или в тени, можно ошибочно определить наличие размы-
кания в цепи. Поэтому датчик солнечной активности следует проверять в таком месте, где солнечный свет падает на автомобиль.

*1: Для открытой цепи датчика солнечной активности указывается только текущая неполадка.

(Однако для замыкания датчика солнечной активности может указываться хранимая неполадка.)

2. ТАБЛИЦА РАБОЧИХ РЕЖИМОВ

ДИАГНОСТИКА НЕПОЛАДОК СИСТЕМЫ A/C

АС-12

СИСТЕМА HVAC (АВТОМАТИЧЕСКИЙ А/С) (ДИАГНОСТИКА)

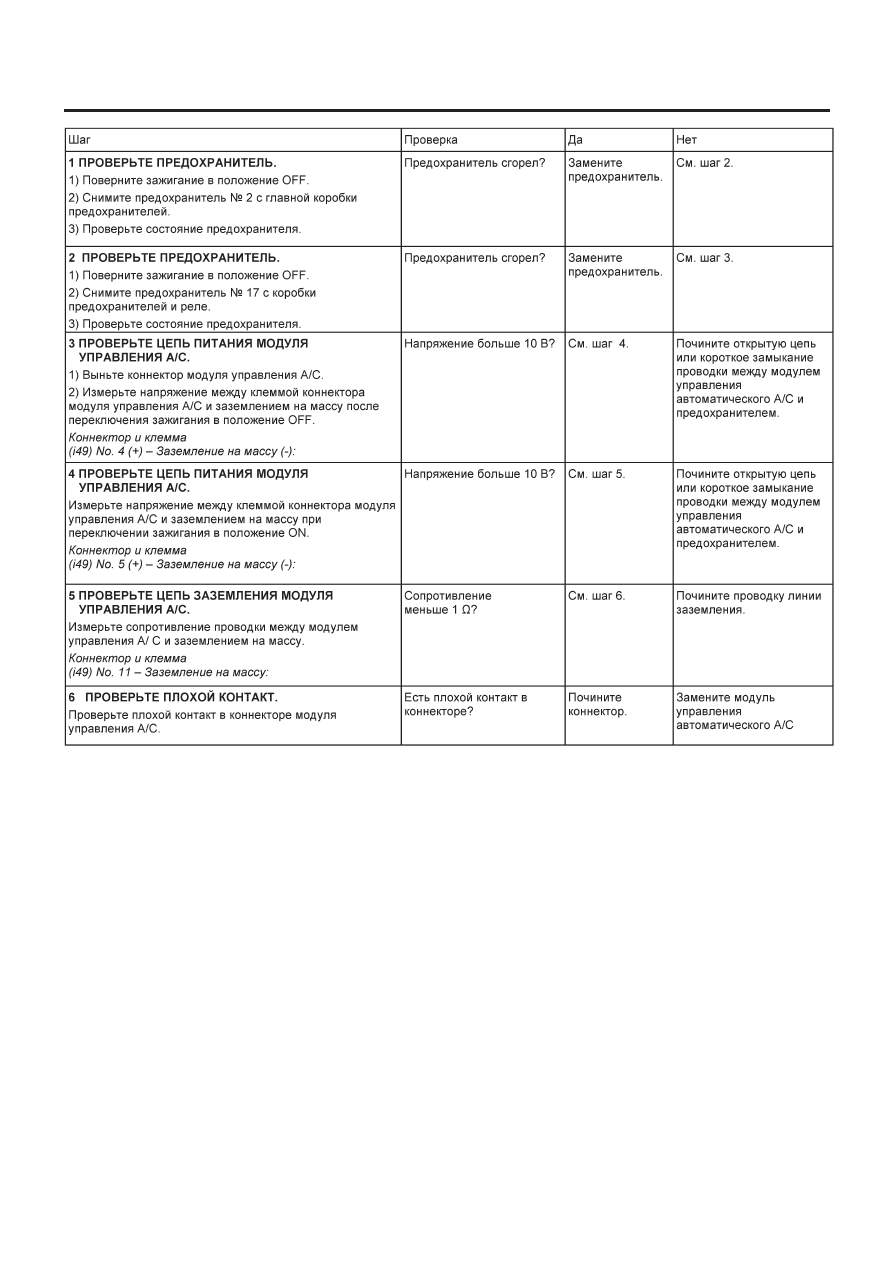

6. Диагностика неполадок системы A/C

A: СИСТЕМЫ A/C ИЛИ САМОДИАГНОСТИКИ НЕ РАБОТАЮТ

СИМПТОМ НЕПОЛАДКИ:
• Светодиоды переключателей неисправны и переключатели не работают.
• Система самодиагностики не работает.

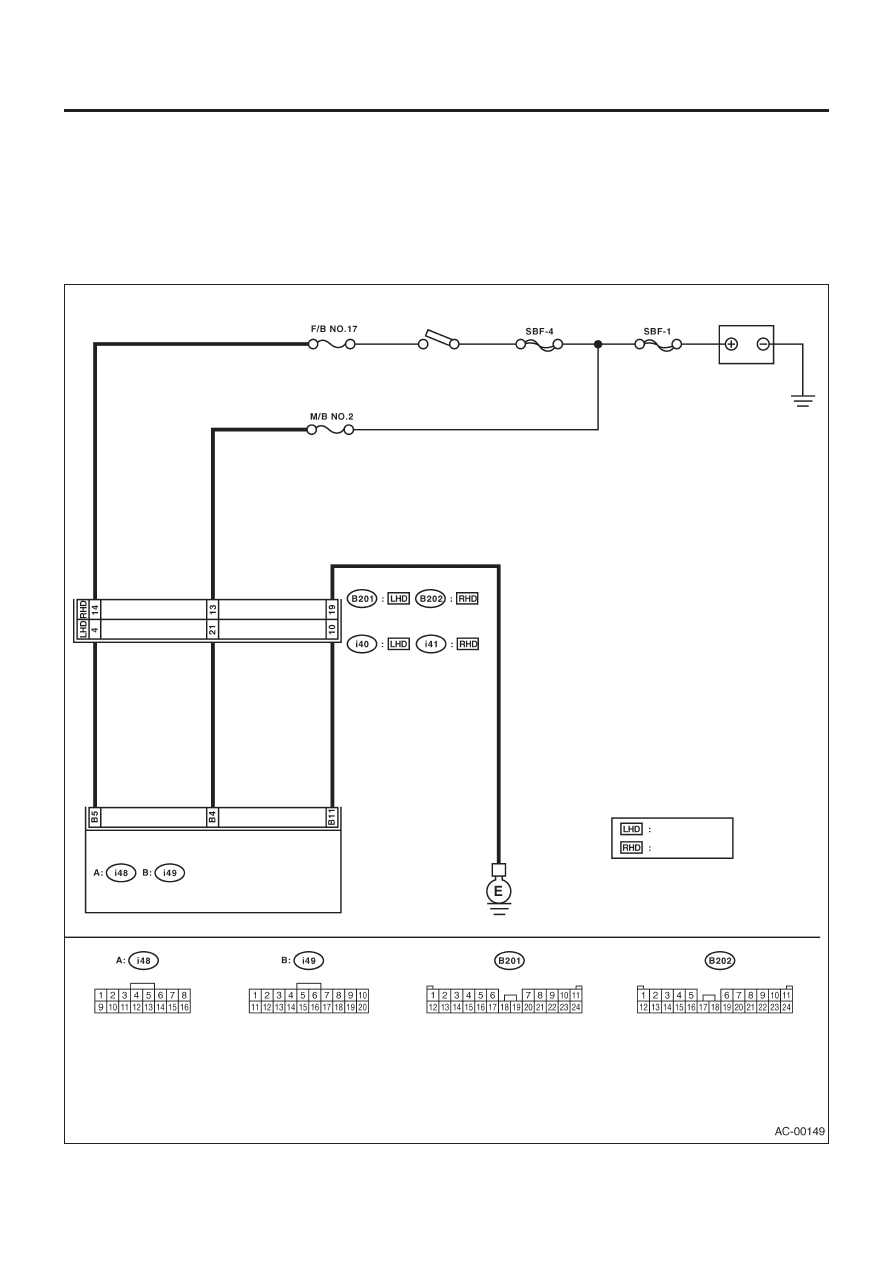

ДИАГРАММА ПРОВОДКИ:

Модель LHD

Модель RHD

Переключатель
зажигания

Модуль управления
автоматическим А/С

Аккумулятор

ДИАГНОСТИКА НЕПОЛАДОК СИСТЕМЫ A/C

АС-13

СИСТЕМА HVAC (АВТОМАТИЧЕСКИЙ А/С) (ДИАГНОСТИКА)
