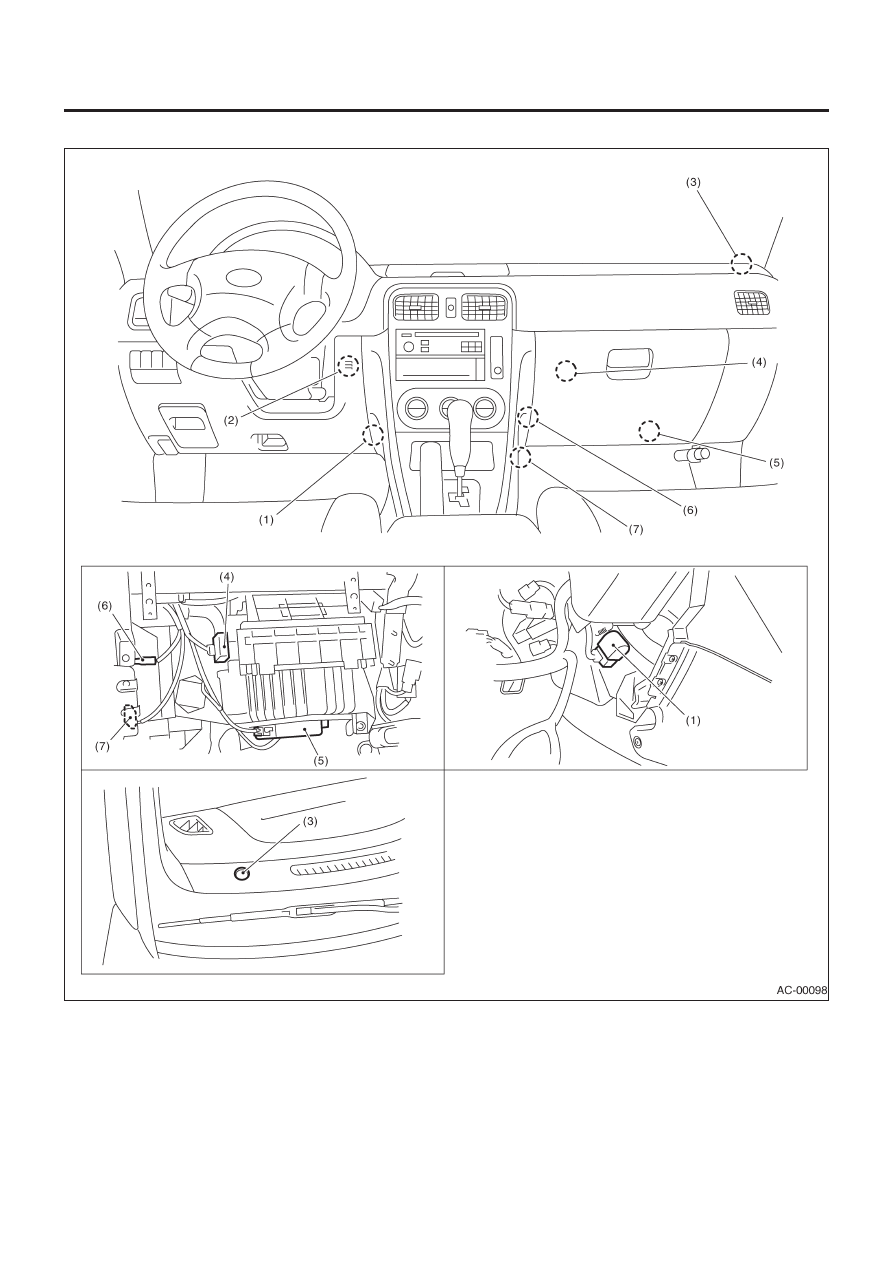

МЕСТОНАХОЖДЕНИЕ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ

АС-6

СИСТЕМА HVAC (АВТОМАТИЧЕСКИЙ А/С) (ДИАГНОСТИКА)

2.  ПАССАЖИРСКИЙ САЛОН

(1) Пускатель заслонки режимов
(2) Встроенный датчик
(3) Датчик солнечной активности

(4) Пускатель впускной заслонки
(5) Мотор воздуходувки

(6) Датчик испарения
(7) Пускатель заслонки воздушной смеси

СИГНАЛ I/O МОДУЛЯ УПРАВЛЕНИЯ АВТОМАТИЧЕСКИМ КОНДИЦИОНЕРОМ

АС-7

СИСТЕМА HVAC (АВТОМАТИЧЕСКИЙ А/С) (ДИАГНОСТИКА)

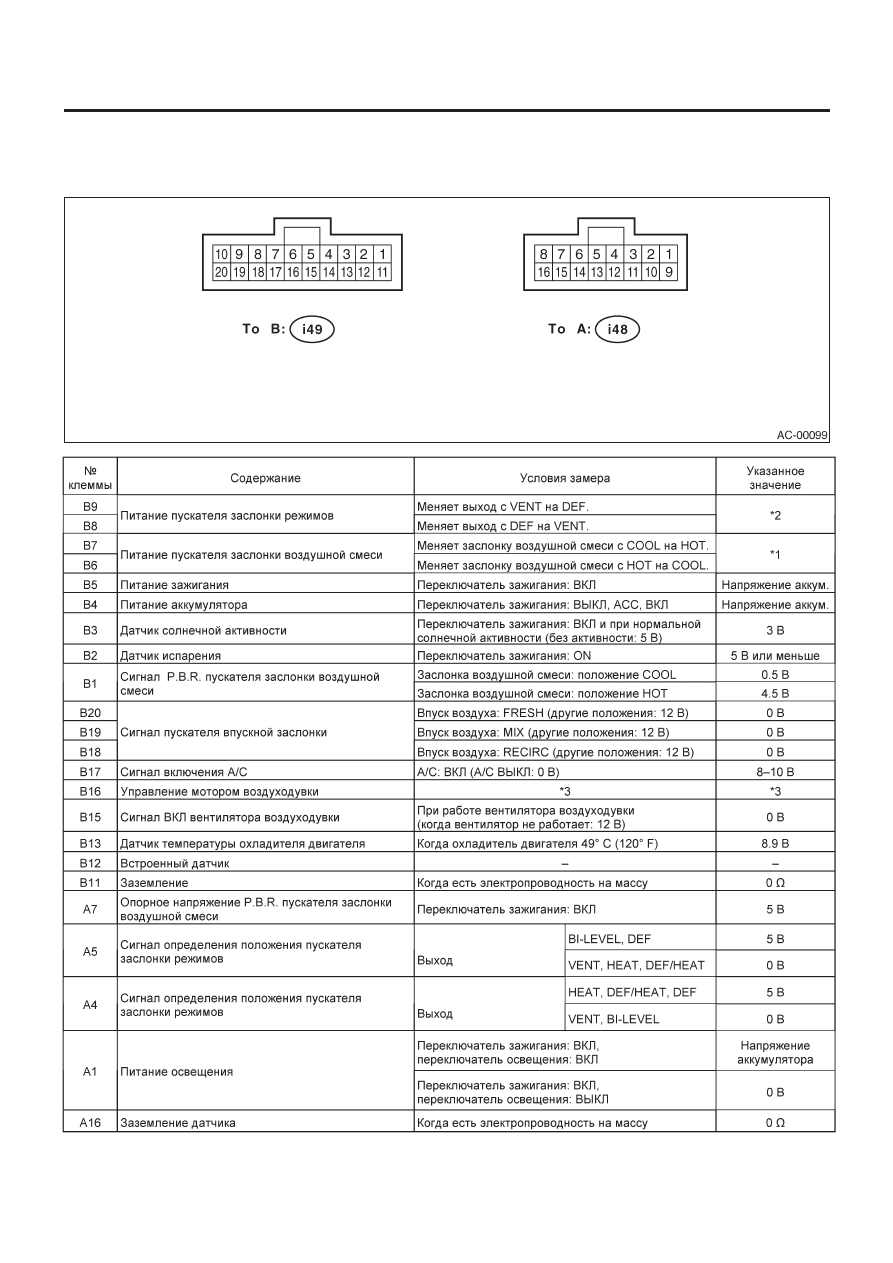

4. Сигнал I/O модуля управления автоматическим кондиционером

A:  ЭЛЕКТРИЧЕСКАЯ СПЕЦИФИКАЦИЯ

СИГНАЛ I/O МОДУЛЯ УПРАВЛЕНИЯ АВТОМАТИЧЕСКИМ КОНДИЦИОНЕРОМ

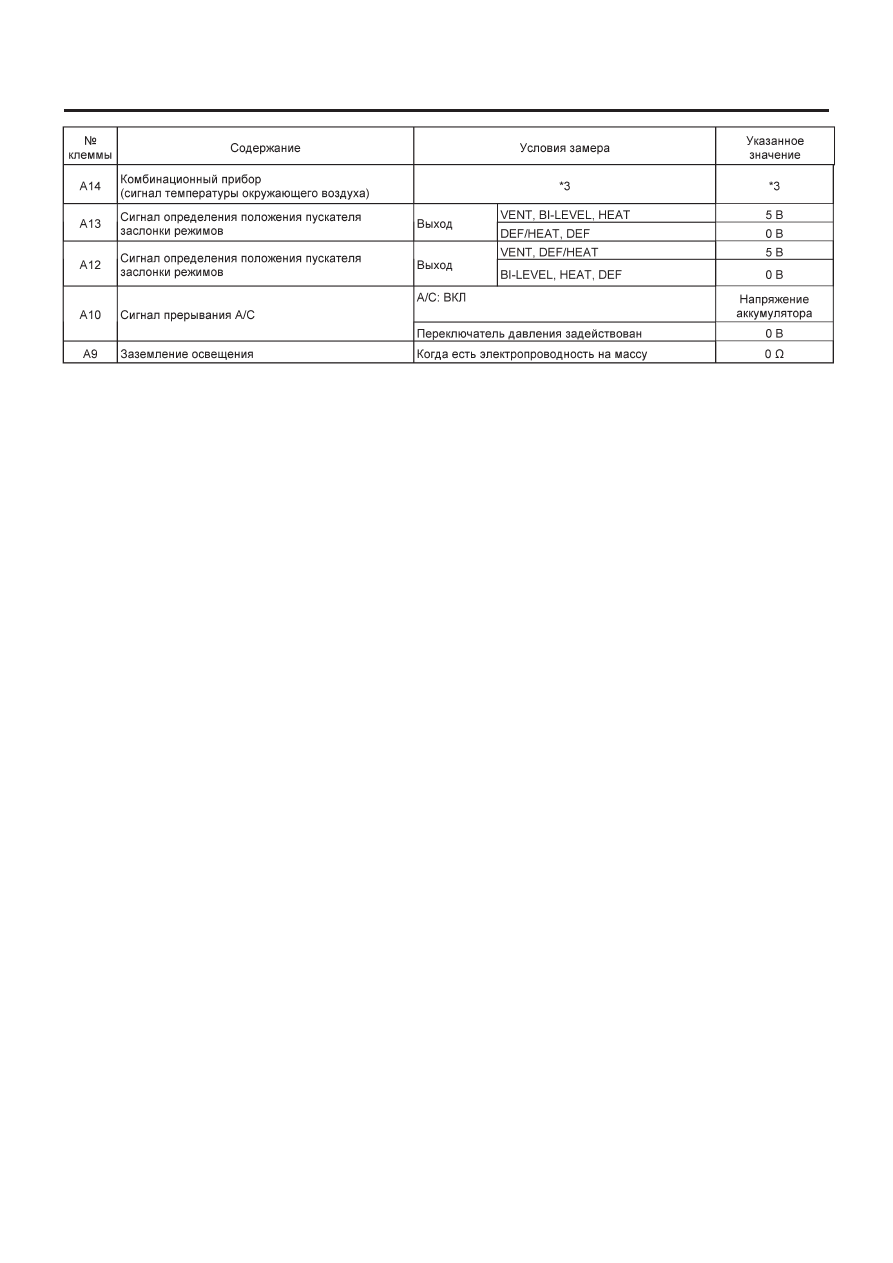

АС-8

СИСТЕМА HVAC (АВТОМАТИЧЕСКИЙ А/С) (ДИАГНОСТИКА)

*1: Напряжение аккумулятора указывается при работающем моторе, 0 В или импульсный сигнал напряжения аккумулятора вы-

водится при остановке мотора.

*2: Напряжение аккумулятора указывается при работающем моторе, 0 В указывается при остановке мотора.
*3: Напряжение нельзя измерить из-за импульсного сигнала.

B: ДИАГРАММА ПРОВОДКИ

<См. Wl-58, ДИАГРАММА ПРОВОДКИ, Система кондиционера воздуха.>

ДИАГНОСТИЧЕСКАЯ ТАБЛИЦА ДЛЯ САМОДИАГНОСТИКИ

АС-9

СИСТЕМА HVAC (АВТОМАТИЧЕСКИЙ А/С) (ДИАГНОСТИКА)

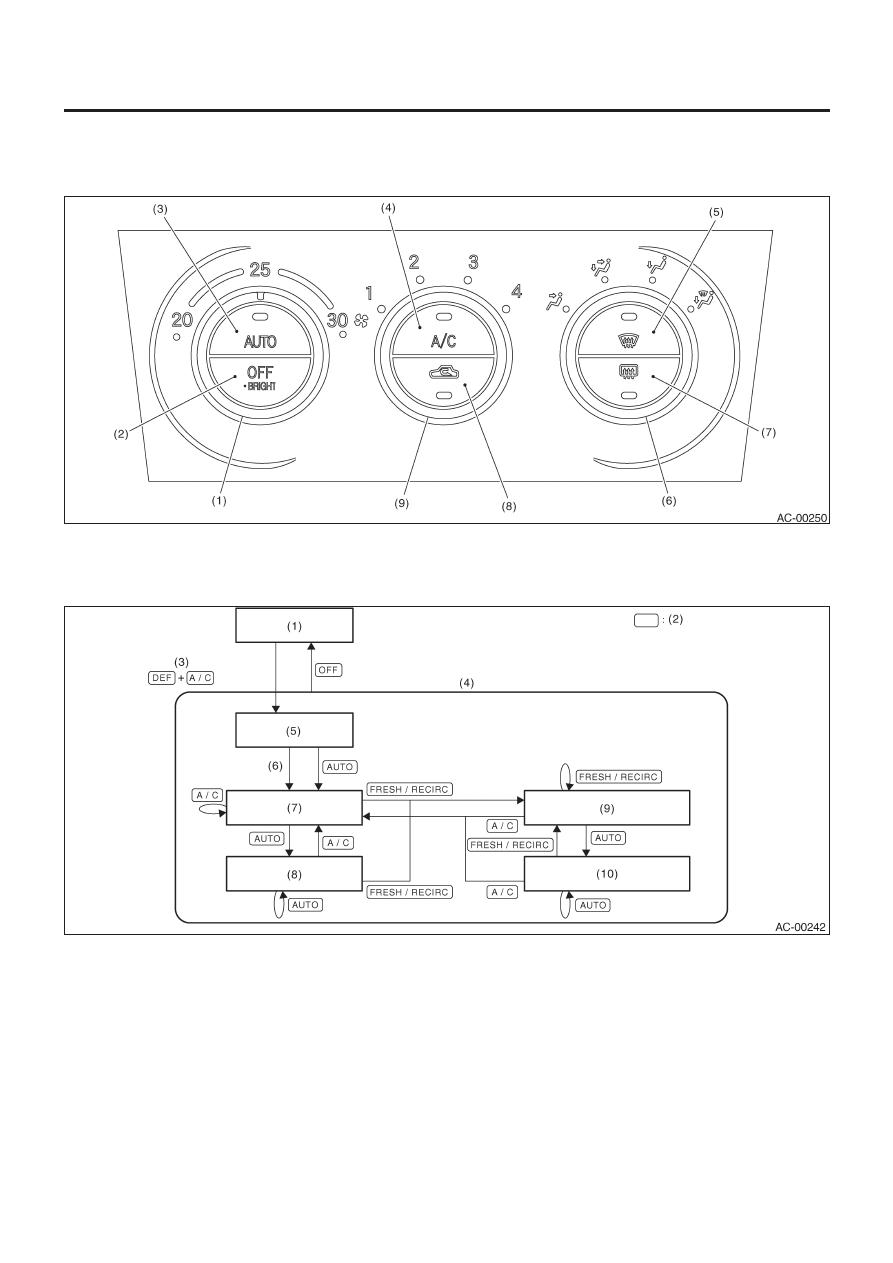

5. Диагностическая таблица для самодиагностики

A: ОПЕРАЦИЯ

(1) Диск управления температурой
(2) Переключатель ВЫКЛ/ЯРКОСТЬ
(3) Переключатель АВТО
(4) Переключатель А/С
(5) Переключатель дефростера

(6) Контрольный переключатель

воздушного потока

(7) Переключатель размораживателя

заднего стекла

(8) Переключатель СВЕЖЕСТЬ/

РЕЦИРКУЛЯЦИЯ

(9) Диск управления скоростью вентилятора

(1) Нормальная работа
(2) Переключатель
(3) Зажигание ВЫКЛ – ВКЛ при нажатии
(4) Режим самодиагностики
(5) Проверка отображения светодиода

(6) После отображения светодиода

(прибл. 20 сек)

(7) Проверка датчика

(последовательная работа)

(8) Проверка датчика (пофазная работа)

(9) Работы выходного оборудования

(последовательная работа)

(10) Работы выходного оборудования

(пофазная работа)
