Механизм переключения дополнительной коробки автомобилей МАЗ-64227, MA3-54322

 (рис. 49). Состоит из редукционного клапана 12, воздухораспределителя 6, превмокрана 5, впускного клапана 8, рабочего цилиндра 1 и воздухопроводов.

Редукционный клапан 3 (рис. 50) служит для снижения давления сжатого воздуха, подводимого из пневмосистемы автомобиля, до 4,75 кгс/см2 — рабочего давления пневмосистемы коробки передач. Воздухораспределитель 23 направляет сжатый воздух от впускного клапана 17 в ту ил» другую полость рабочего цилиндра 25 и стравливает воздух из его полостей.

Рис. 49 Механизм переключения дополнительной коробки:
1 — рабочий цилиндр; 2— шланг понижающей передачи к рабочему цилиндру; 3 — пневмокран; 4 — трубопровод к пневмокрану; 5— трубопровод прямой передачи к воздухораспределителю; 6—воздухораспределитель; 7—сапун; 8— впускной клапан воздухораспределителя; 9 — шланг к впускному клапан) 10 — трубопровод понижающей передачи к воздухораспределителю; 11 —трубопровод подвода сжатого воздуха к редукционному клапану; 12 — редукционный клапан; 13 — шланг прямой передачи к рабочему цилиндру

Рис. 50. Схема переключения дополнительной коробки:
1 — конденсационный ресивер; 2— защитный клапан; 3— редукционный клапан; 4 — ресивер потребителей;
5 — пневмокран; 6 — переключатель диапазонов; 7 — рычаг; 8— трубопровод прямой передачи к воздухораспределителю; 9— контрольная лампочка; 10—вилка переключения дополнительной коробки; 11—датчик; 12— верхняя крышка дополнительной коробки; 13 — штоки переключения основной коробки; 14 — верхняя крышка основной муфты; 15 — датчик сигнализатора заднего хода; 16 — толкатель; 17 — впускной клапан; 18 — сапун; 19 — трубопровод понижающей передачи к воздухораспределителю; 20 — поршни воздухораспределителя; 21 — золотник воздухораспределителя; 22 — трубопровод понижающей передачи к рабочему цилиндру; 23— воздухораспределитель; 24 — трубопровод прямой передачи к рабочему цилиндру; 25 — рабочий цилиндр

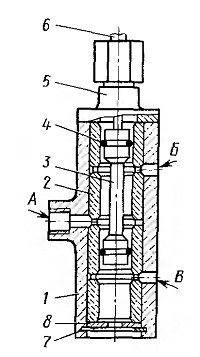

Рис. 51. Пневмокран:
1 — корпус; 2— втулка; 3 золотник; 4 — уплотнитель; 5 — крышка; 6 — трос управления пневмокраном; 7 стопорное кольцо; А, Б, В — каналы

Пневмокран 5 осуществляет управление воздухораспределителем. При опущенном вниз переключателе 6 диапазонов золотник воздухораспределителя устанавливается в положение, соответствующее прямой передаче в дополнительной коробке. При поднятом переключателе — в положение понижающей передачи.

Впускной клапан 17 обеспечивает подачу сжатого воздуха через воздухораспределитель 23 в рабочий цилиндр 25 только при выключенной передаче в основной коробке. При включенной передаче в основной коробке впускное отверстие клапана закрыто толкателем 16 и воздух в воздухораспределитель и рабочий цилиндр не поступает, разгрузочное отверстие в корпусе клапана открыто, обе полости рабочего цилиндра соединены с атмосферой.

При поднятом переключателе диапазонов I (см. рис. 47) трос 6 перемещает золотник 3 (рис. 51) в положение, при котором сжатый воздух, подводимый от редукционного клапана к каналу А через канал пневмокрана, поступает в канал Б и далее к воздухораспределителю на включение понижающей передачи. Канал В в это время через фильтр 8 соединен с атмосферой.

При опущенном переключателе диапазонов трос перемещает золотник 3 в положение, при котором сжатый воздух через канал А попадает в канал В и оттуда — к воздухораспределителю на включение прямой передачи. В это время канал Б через крышку 5 соединен с атмосферой.

Механизм переключения передач дополнительной коробки расположен в верхней крышке его картера. Здесь располагается шток 13 (см. рис. 46), связанный с поршнем пневматического цилиндра 14. Направление перемещения штока с закрепленной на нем вилкой 10 переключения передач дополнительной коробки зависит от подводимого давления в пневматический цилиндр слева или справа от поршня, что вызывает включение большого 20 или малого 21 синхронизатора, т. е. понижающей или прямой передачи дополнительной коробки.

На верхней крышке дополнительной коробки установлен датчик сигнализатора, включения понижающей передачи. При перемещении штока 13 и вилки 10 переключения передач дополнительной коробки из одного положения в другое в кабине водителя загорается контрольная лампочка, соединенная с клеммой выключателя 35. Лампочка гаснет, как только полностью включается выбранная (прямая или понижающая) передача.

Кроме того, на верхней крышке дополнительной коробки имеется стопорное устройство для выключения дополнительной коробки при буксировке автомобиля. Для этого, установив вилку

10 в нейтральное положение, стопорный болт 9 вворачивают до упора в лунку, сделанную на штоке, и контрят его в этом положении гайкой.



Система смазки коробки передач автомобилей МАЗ-64227, MA3-54322

 Является комбинированной: подшипники шестерен вторичных валов основной и дополнительной коробок смазываются под давлением, зубья шестерен и подшипники валов — разбрызгиванием. Масло засасывается из масляной ванны картера через заборник 29 и систему каналов шестеренным масляным насосом 34. Привод насоса осуществляется от торца промежуточного вала основной коробки. У насоса имеется редукционный клапан, который отрегулирован на давление 0,78 кгс/см2 и при чрезмерном повышении давления масла соединяет нагнетательный канал насоса с всасывающим. Масляные ванны обоих картеров соединены между собой каналом для обеспечения в них одинакового уровня масла. Внутренняя полость картеров коробки передач с помощью сапуна сообщается с атмосферой.

В коробке передач имеются маслозаливное отверстие на крышке основной коробки, контрольное отверстие уровня масла на боковой стенке картера основной коробки и по два сливных отверстия снизу картеров основной и дополнительной коробок.
