КрАЗ-260, КрАЗ-260В, КрАЗ-260Г. Клапан контрольного вывода тормозной системы
Три клапана 41 (см. рис. 50) установлены на
тормозных камерах мостов и предназначены для проверки давления в
контурах рабочей тормозной системы при торможении.
Четвертый клапан 34 установлен после противозамерзателя и предназначен
для подсоединения шланга при буксировке автомобиля и для отбора воздуха
в различных целях.
Устройство клапана показано на рис. 61

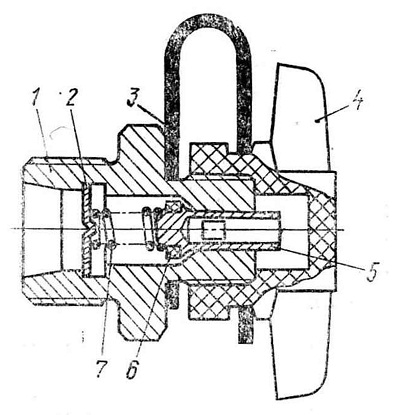

Рис. 61. Клапан контрольного вывода:
1 — корпус; 2 — скоба; 3 — лента: 4 — гайка; 5 — конус; 6 — уплотнитель;
7 — пружина
