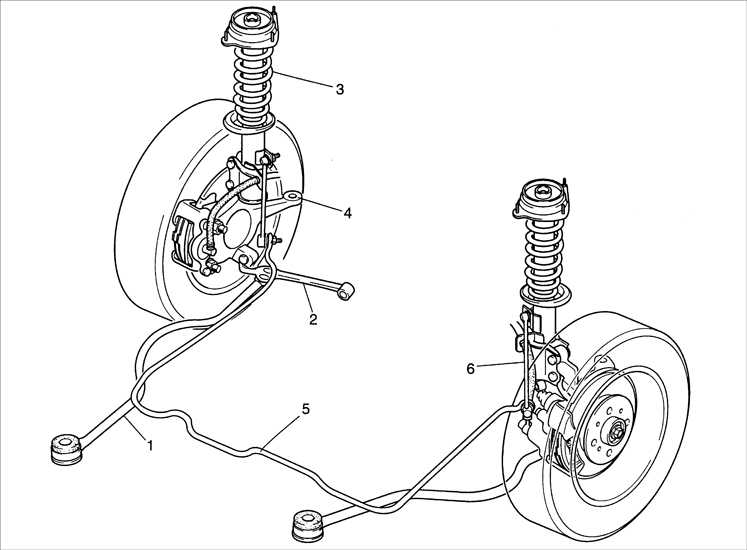

Передняя подвеска

1 – продольная тяга передней подвески;
2 – нижний рычаг передней подвески;
3 – стойка передней подвески;

4 – поворотный кулак;
5 – стабилизатор поперечной устойчивости;
6 – тяга стабилизатора.

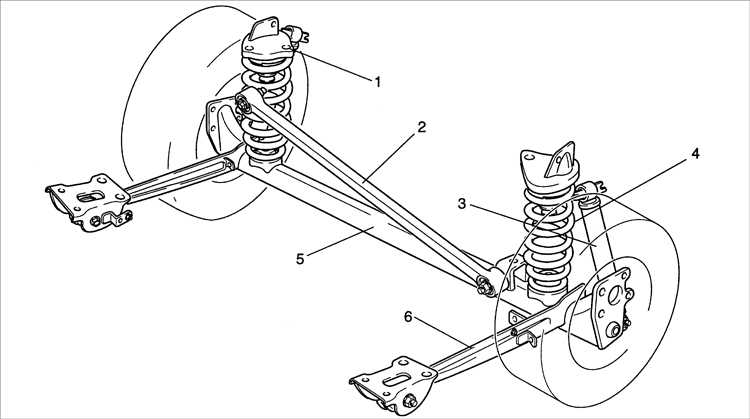

Задняя подвеска

1 – опора;
2 – тяга компенсации бокового перемещения балки задней подвески;
3 – задняя стойка;

4 – цилиндрическая пружина;
5 – балка задней подвески;
6 – продольные рычаги задней балки.

Передняя подвеска

Передняя подвеска состоит из стойки MacPherson, одного нижнего поперечного рычага и одной продольной тяги подвески с каждой стороны автомобиля.

Передняя подвеска состоит из следующих элементов:

– продольная тяга ограничивает продольное перемещение и поддерживает нижний рычаг передней подвески;
– нижний рычаг передней подвески через шаровой шарнир крепится к поворотному кулаку. Шаровой шарнир обеспечивает поворот передних колес и перемещение колеса в вертикальной плоскости;
– верхний конец каждой стойки закреплен на кузове. Развал и угол поворотного шкворня не регулируются;
– резиновые втулки нижнего рычага и продольной тяги обеспечивают подвижность соединений и смягчают ударные нагрузки;
– кованый поворотный кулак крепится болтами к амортизатору. Нижняя часть поворотного кулака крепится к шаровому шарниру нижнего поперечного рычага;
– наклон кузова на поворотах компенсируется стабилизатором поперечной устойчивости;
– передние колеса закреплены на ступицах, установленных на подшипниках в поворотных кулаках.

Задняя подвеска

Задняя подвеска выполнена в виде неразрезной балки кручения с пружиной и амортизатором.

Задняя подвеска состоит из следующих элементов:

– полунезависимая балка задней подвески тянущего типа с колесами, жестко соединенными балкой кручения;
– задняя балка обеспечивает надежное выравнивание задних колес и за счет кручения создает ограниченное независимое перемещение колес, а также выполняет роль стабилизатора поперечной устойчивости;
– для уменьшения вибраций, передаваемых на кузов автомобиля, в кронштейнах переднего крепления балки установлены резиновые втулки и резиновые подушки в местах верхнего крепления амортизаторов.

Технические данные передней подвески

Углы установки передних колес	схождение	без загрузки	0,16±0,12 (4±3)
	схождение	с тремя пассажирами	0±0,12 (0±3)
	развал	без загрузки	32'±45'
	развал	с тремя пассажирами	0°±45'
	угол поворотного шкворня	без загрузки	13°05'
	угол поворотного шкворня	с тремя пассажирами	13°50'
Углы установки задних колес	схождение	без загрузки	0,20±0,24 (5±6)
	схождение	с тремя пассажирами	0,24 (6)
	развал	без загрузки	– 0°53'±18'
	развал	с тремя пассажирами	–1°00'±18'
