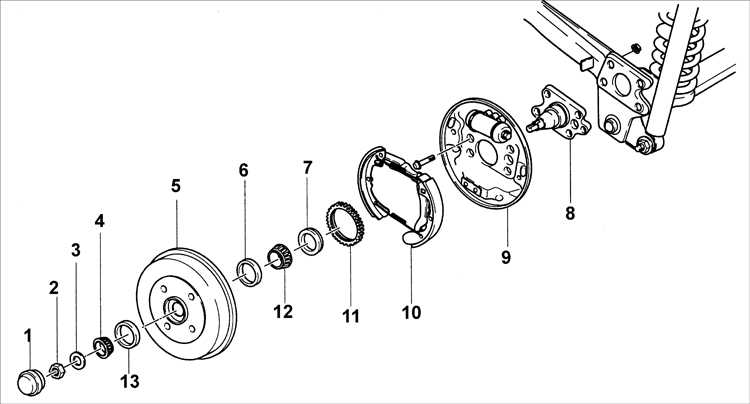

Задняя ось

1 – колпачок;
2 – гайка;
3 – шайба;
4 – внешний подшипник;
5 – тормозной барабан;
6 – наружное кольцо внутреннего подшипника;
7 – уплотнительное кольцо;

8 – ось;
9 – тормозной щит;
10 – тормозные колодки;
11 – ротор датчика ABS;
12 – внутренний подшипник;
13 – наружное кольцо внешнего подшипника.

Задние колеса и тормозные барабаны установлены на конические роликовые подшипники. Внутренние кольца подшипников установлены на ось, которая закреплена на балке задней подвески.

Наружные кольца подшипников установлены во втулке, которая является неотъемлемой частью тормозного барабана.

Тормозной барабан/ втулка с подшипниками крепятся к оси гайками.

Гайки и шайбы используются для того, чтобы удерживать подшипники и втулку на оси, а также для регулировки предварительного натяга подшипников.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Поднимите заднюю часть автомобиля и закрепите на опорах.
2. Снимите колесо.
3. Снимите пылезащитный колпачок.

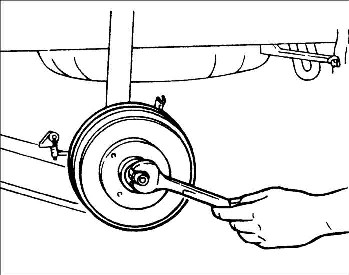

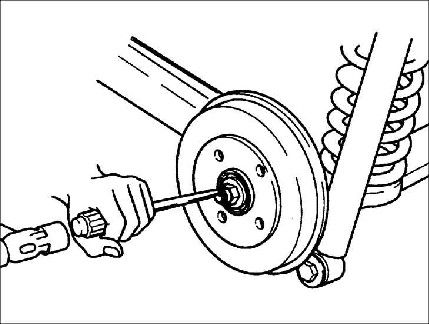

	4. Маленьким зубилом отогните буртик и отверните гайку.
Предупреждение Соблюдайте осторожность, чтобы не повредить паз и резьбу на конце оси.
	5. Снимите с оси тормозной барабан, шайбу и подшипники как узел в сборе. Если трудно снять тормозной барабан, отведите тормозные колодки.
6. Снимите задние тормозные колодки в сборе.

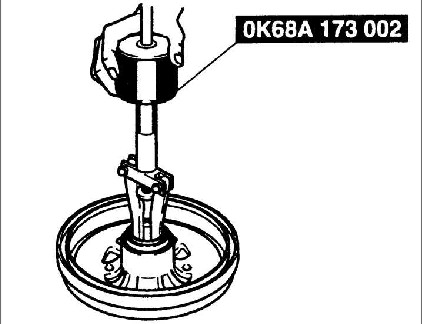

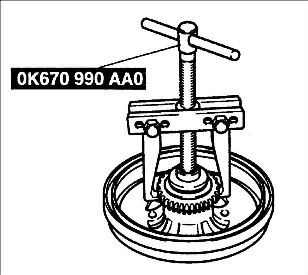

	7. Специальным приспособлением ОК670 990 АА0 снимите ротор датчика ABS.
	8. Снимите масляное уплотнительное кольцо подшипника и выбросьте его.
9. Снимите внутренний подшипник из втулки подшипника.
Предупреждение Если подшипники будут устанавливаться повторно, отметьте их положение для установки в первоначальные положения.
	10. Специальным приспособлением ОК68А 176 002 снимите наружные кольца внутреннего и внешнего подшипников.
	11. Снимите датчик ABS.

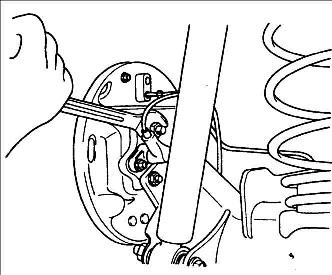

	12. Выверните гайки крепления оси к задней балке.
13. Снимите тормозной щит, затем закрепите его проволокой на задней подвеске и снимите ось.

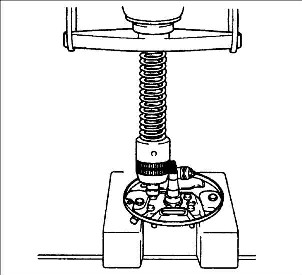

14. Выпрессуйте ребристые болты из опоры оси.
Предупреждение Не выпрессовывайте ребристые болты из опоры оси без необходимости. Не устанавливайте повторно ранее выпрессованные ребристые болты.

Проверка

Проверьте следующие детали и, при необходимости, замените их.

ПОРЯДОК ВЫПОЛНЕНИЯ

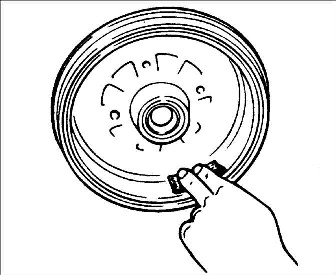

1. Проверьте подшипник на отсутствие износа, повреждений и заклинивания.
Предупреждение Замените подшипник в сборе (внутренние и наружные кольца).
	2. Проверьте состояние пылезащитного колпачка.
3. При наличии износа или ржавчины на поверхности, сопрягаемой с уплотнительным кольцом, очистите поверхность.
4. Проверьте втулку на отсутствие трещин или повреждений, а также ржавчины и выработки в местах установки подшипников.
	5. Проверьте тормозной барабан на отсутствие трещин или повреждений.
Предупреждение Следы ржавчины удалите мелкозернистой наждачной бумагой.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

	1. Запрессуйте ребристые болты в опору оси.

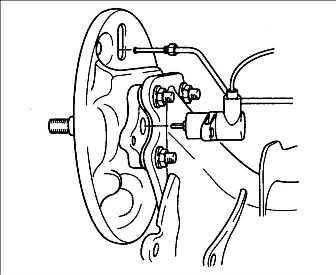

2. Установите датчик ABS.
3. Установите тормозной щит.
4. Гайками закрепите опору оси на балке задней подвески. Момент затяжки: 43–61 Н•
5. Затяните датчик ABS. Момент затяжки: 17,6–26,5 Н•м
6. Установите тормозные колодки в сборе.

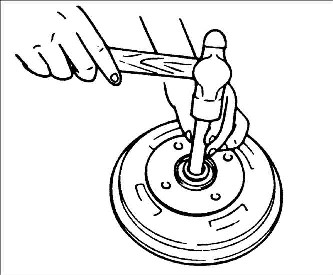

	7. Молотком установите наружное кольцо подшипника.
Предупреждение Установите подшипник до упора в буртик гнезда.
8. Установите внутренний подшипник во втулку подшипника.
9. Литиевой смазкой смажьте рабочую кромку уплотнительного кольца.

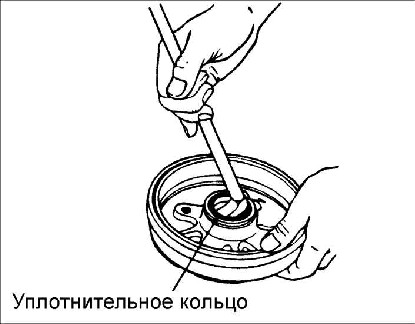

10. Установите уплотнительное кольцо.

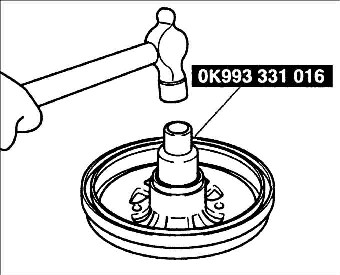

	11. Стальной оправкой установите ротор датчика ABS.
Предупреждение При установке используйте новое уплотнительное кольцо, рабочая кромка которого предварительно смазана литиевой смазкой. При установке уплотнительного кольца не стучите непосредственно по нему молотком.

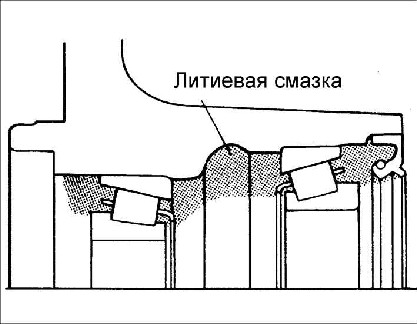

	12. Заполните литиевой смазкой область, показанную на рисунке.

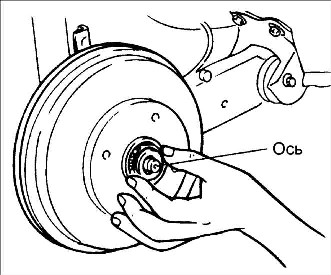

13. Установите подшипники тормозного барабана и втулки в сборе на ось.

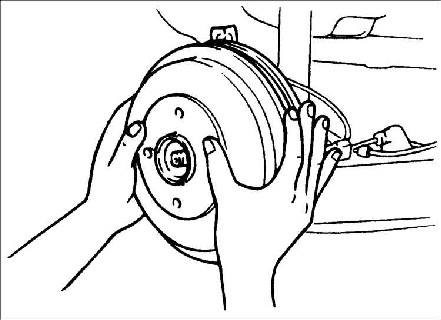

	14. Удерживайте тормозной барабан на оси так, чтобы не повредить уплотнительное кольцо.

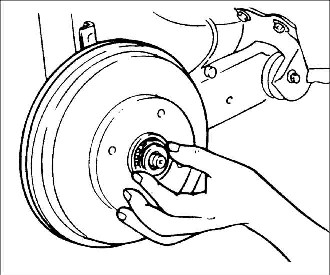

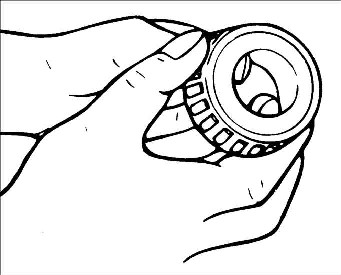

15. Установите внешний подшипник.
	16. Установите шайбу.
17. Наверните новую гайку.

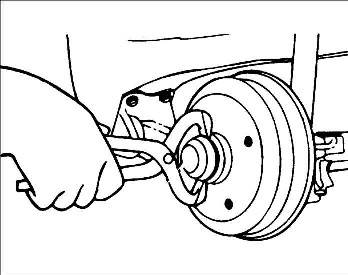

18. Отрегулируйте предварительный натяг подшипника. Предварительный натяг подшипника: 0,63–0,98 Н•м
	19. Забейте буртик гайки в паз оси. Момент затяжки гайки: 19,6 Н•м
	20. Установите пылезащитный колпачок.
