Быстросъемные соединения топливной системы

Быстросъемные соединения топливной системы - Kia Rio 2000+ года

Предупреждение

Топливная система остается под давлением даже после выключения двигателя, поэтому перед отсоединением трубопроводов, необходимо снять давление в топливной системе.

Соединение

ПОРЯДОК ВЫПОЛНЕНИЯ

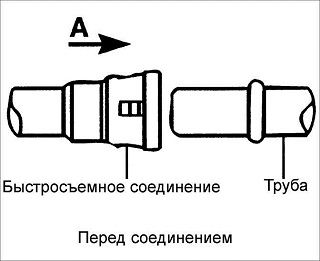

1. Надвиньте фланец быстросъемного соединения на трубу до четкой его фиксации (щелчка).

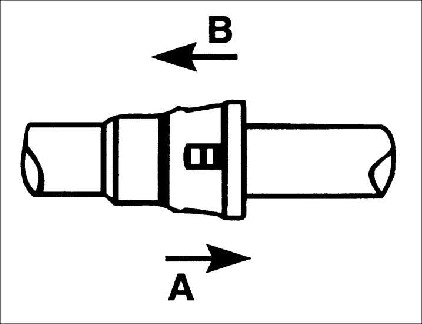

2. После соединения шлангов потяните в разные стороны (А и В) две части быстросъемного разъема и убедитесь, что фиксация разъема выполнена надежно, при этом не нажмите держатели соединения.

Разъединение

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите давление в топливной системе.

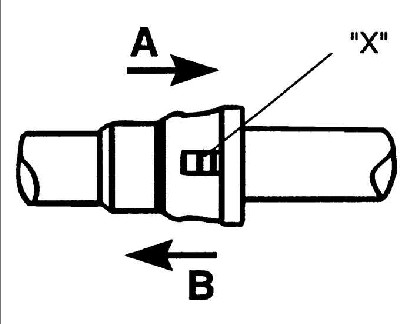

2. Нажмите на фланец быстросъемного соединения в направлении А.

3. Сожмите оба держателя и разъедините соединение, потянув фланец в направлении В. При разъединении не прилагайте больших усилий.
