Проверка топливных форсунок двигателей А3Е, А5D
- Kia Rio 2000+ года
ПОРЯДОК ВЫПОЛНЕНИЯ
1.Пустите
двигатель и прогрейте его до нормальной рабочей
температуры. Оставьте двигатель работать на
частоте вращения холостого хода.
2.Стетоскопом
или отверткой послушайте звуки, создаваемые
форсунками при их работе.
Предупреждение
Бензин
взрывоопасен, поэтому при работе с элементами
топливной системы обеспечьте нормальную
вентиляцию рабочего места, не пользуйтесь огнем,
искрящими устройствами, открытыми пожароопасными
световыми приборами и не курите.
Убедитесь,
что топливные форсунки надежно закреплены на
топливной магистрали, что исключит их
перемещение и возможное повреждение.
3.При
отсутствии звуков, создаваемых форсунками при их
работе измерьте сопротивление форсунок.
4.Если
сопротивление форсунок в порядке, проверьте
целостность электрических цепей между топливными
форсунками и контактами 47, 48, 49, и 50 разъема
электронного блока управления двигателем.
Проверка герметичности топливных
форсунок
ПОРЯДОК ВЫПОЛНЕНИЯ
1.Снимите
форсунки вместе с топливной магистралью.
2.Для
подачи топлива к форсункам, шлангом соедините
топливную магистраль с трубопроводом подачи
топлива.

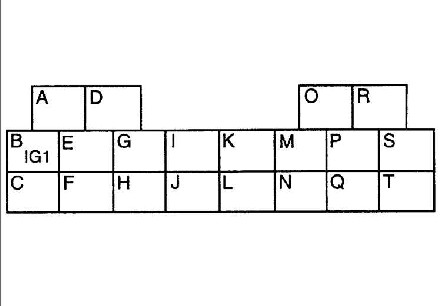

3.Дополнительным
проводом соедините клеммы FUEL PUMP (топливный
насос) и В+ диагностического разъема.
4.Включите
зажигание.
5.Наклоните
топливные форсунки под углом 60° и проверьте,
что отсутствуют утечки топлива из форсунок.
6.При
наличии утечек замените форсунку.
7.Выключите
зажигание и снимите дополнительный провод.
Проверка производительности топливных
форсунок
ПОРЯДОК ВЫПОЛНЕНИЯ
1.Снимите
форсунки вместе с топливной магистралью.
2.Для
подачи топлива к форсункам шлангом соедините
топливную магистраль с трубопроводом подачи
топлива.
3.Подсоедините
разъемы к форсункам.
4.Дополнительным
проводом соедините форсунки с проводом (BRN)
блока управления и массой.
5.Включите
зажигание.
6.Используя
мерный сосуд измерьте объем топлива распыляемый
форсункой за 1 мин.
Производительность топливной форсунки:
Двигатель A3E: 180 см3/
мин
Двигатель A5D: 190 см3/
мин
7.Если
производительность форсунки отличается от
требуемой, замените форсунку.
Предупреждение
При
повторной установке топливной магистрали и
форсунок используйте новые уплотнительные
кольца, предварительно смазав их тонким слоем
моторного масла.
Проверка сопротивления топливных
форсунок
ПОРЯДОК ВЫПОЛНЕНИЯ
1.Отсоедините
разъемы от форсунок.

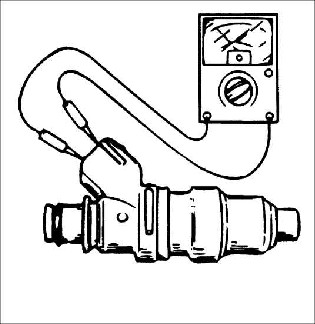

2.Омметром
измерьте сопротивление каждой форсунки.
Сопротивление:
13,5–15,5 Ом при 20°С
3.Если
сопротивление форсунки отличается от требуемого,
замените форсунку.
