Камаз-5320. Замена стартера (техкарта)

Карта 20. Замена стартера

Общая норма времени — 27,80 чел-мин Исполнитель: слесарь по ремонту автомобилей II разряда

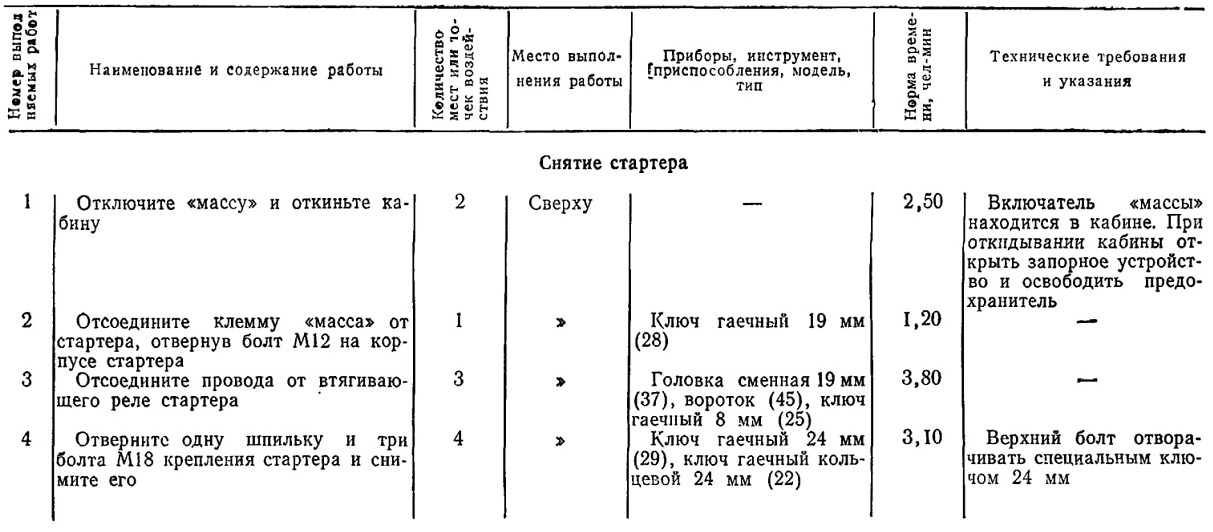

Снятие стартера

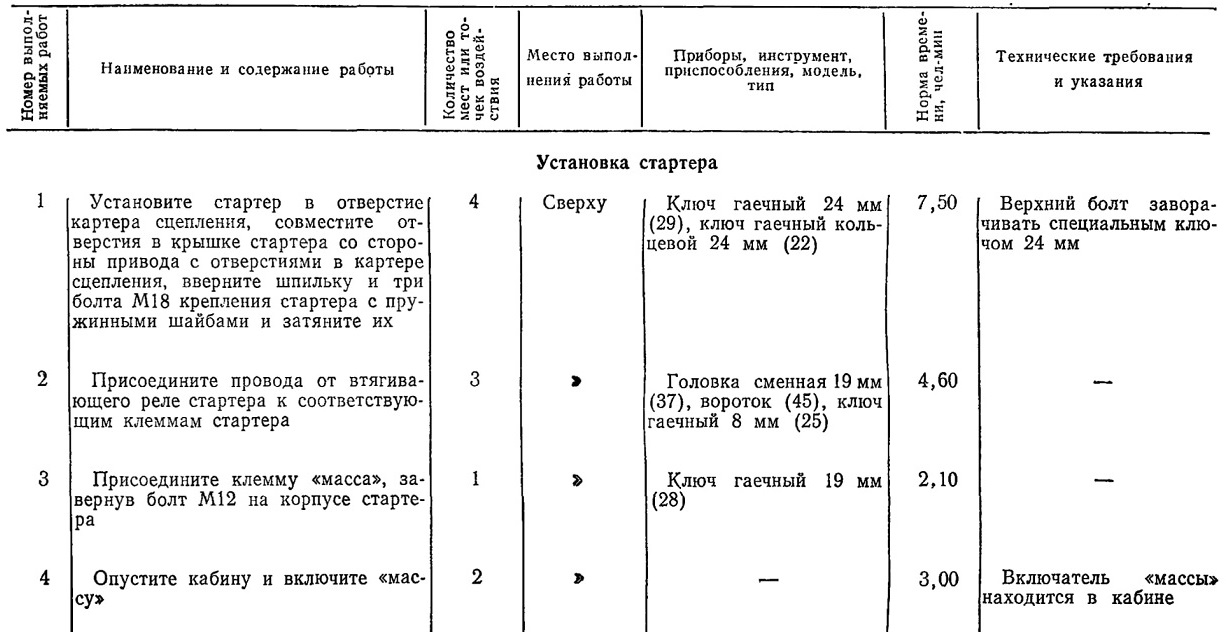

Установка стартера

1 Отключите «массу» и откиньте ка-бину
2 Отсоедините клемму «масса» от стартера, отвернув болт М12 на кор-пусе стартера

3 Отсоедините провода от втягиваю-щего реле стартера

4 Отверните одну шпильку и три болта Ml8 крепления стартера и сни-мите его

Установите стартер в отверстие картера сцепления, совместите отверстия в крышке стартера со стороны привода с отверстиями в картере сцепления, вверните шпильку и три болта Ml8 крепления стартера с пружинными шайбами и затяните их
Присоедините провода от втягивающего реле стартера к соответствующим клеммам стартера
Присоедините клемму «масса», завернув болт М12 на корпусе стартера
Опустите кабину и включите «массу»
