Камаз-5320. Замена генератора Г-272 (техкарта)

Карта 19. Замена генератора Г-272

Общая норма времени — 21,50 чел-мин Исполнитель: слесарь по ремонту автомобилей II разряда

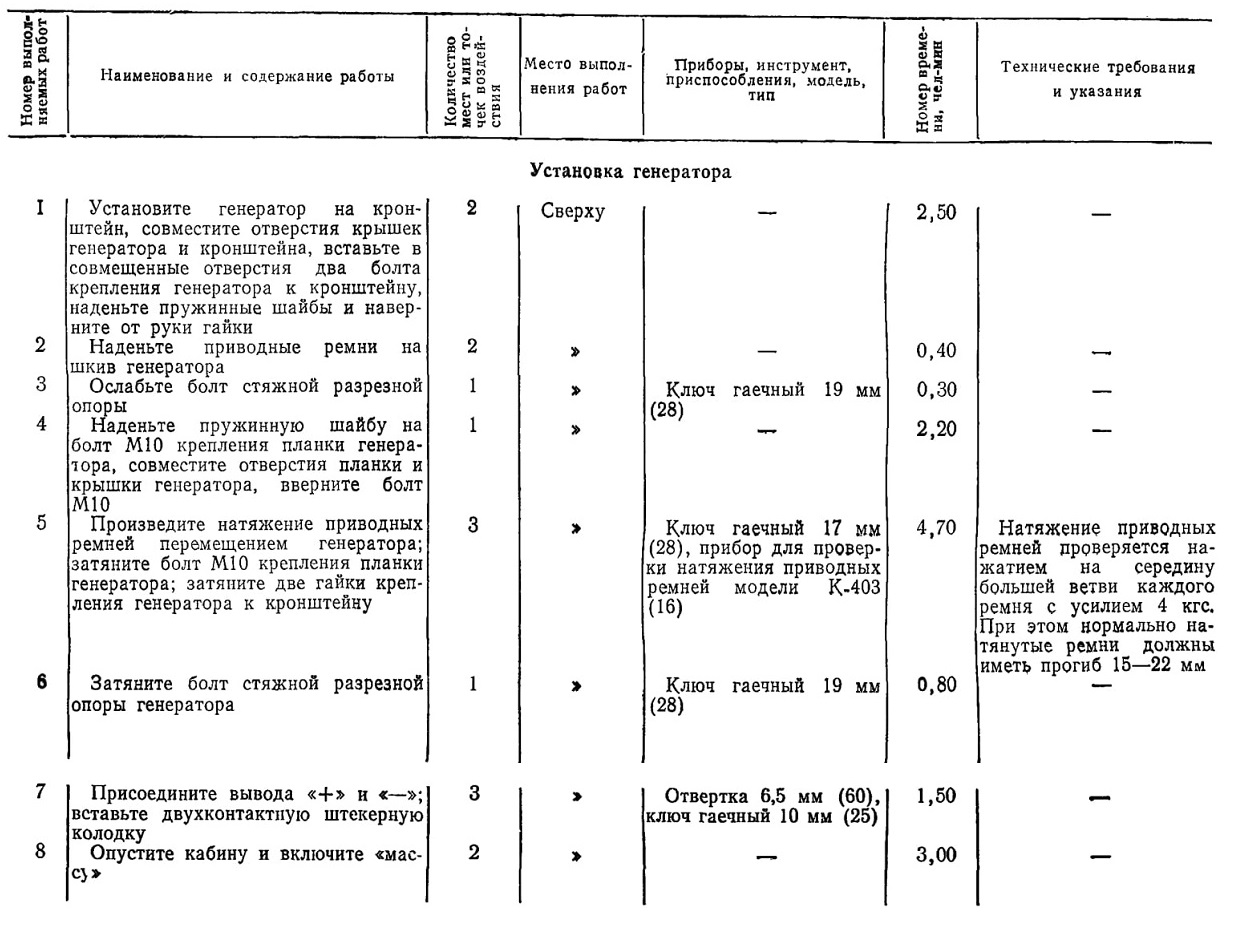

Установка генератора

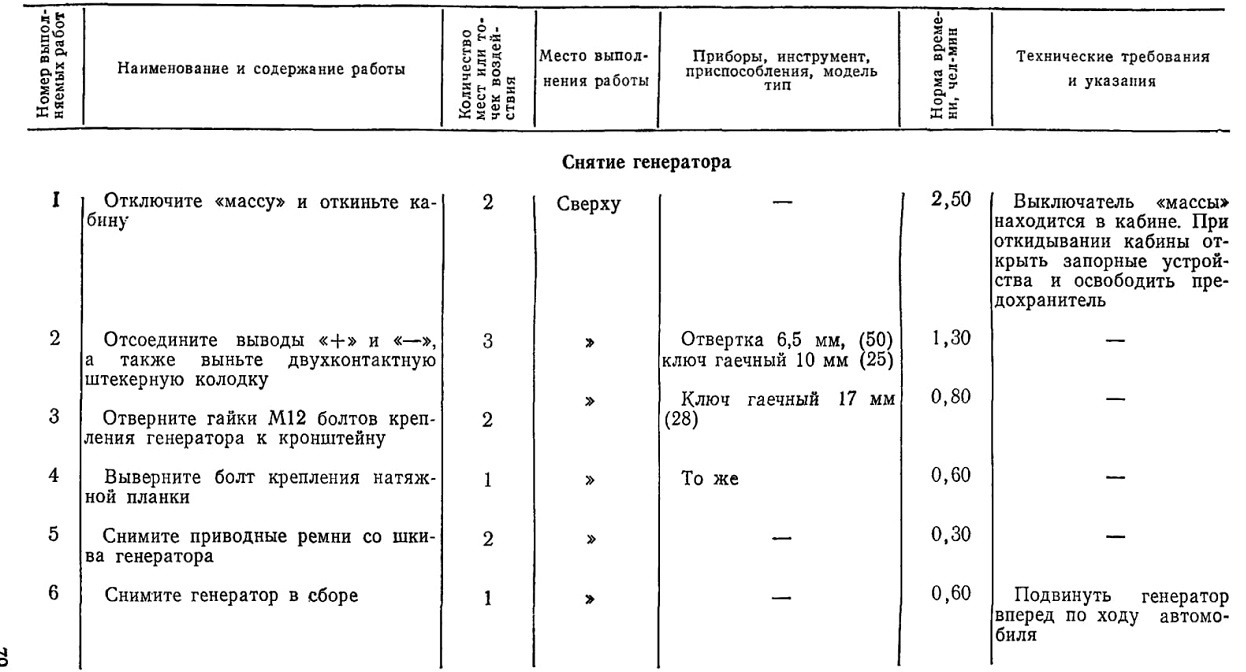

I Отключите «массу» и откиньте кабину
2 3 Отсоедините выводы «4-» и «—», а также выньте двухконтактную штекерную колодку Отверните гайки М12 болтов крепления генератора к кронштейну
4 Выверните болт крепления натяжной планки
5 Снимите приводные ремни со шкива генератора
6 Снимите генератор в сборе

Установите генератор на кронштейн, совместите отверстия крышек генератора и кронштейна, вставьте в совмещенные отверстия два болта крепления генератора к кронштейну, наденьте пружинные шайбы и наверните от руки гайки Наденьте приводные ремни на шкив генератора Ослабьте болт стяжной разрезной опоры

Наденьте пружинную шайбу на болт М10 крепления планки генератора, совместите отверстия планки и крышки генератора, вверните болт М10

Произведите натяжение приводных ремней перемещением генератора; затяните болт Ml0 крепления планки генератора; затяните две гайки крепления генератора к кронштейну
Затяните болт стяжной разрезной опоры генератора
Присоедините вывода «+» и «—» вставьте двухконтактную штекерную колодку

Опустите кабину и включите «массу
