Камаз-5320. Замена тормозной камеры задней тележки (техкарта)

Карта 18. Замена тормозной камеры задней тележки

Общая норма времени — 25,60 чел-мин Исполнитель: слесарь по ремонту автомобилей III разряда

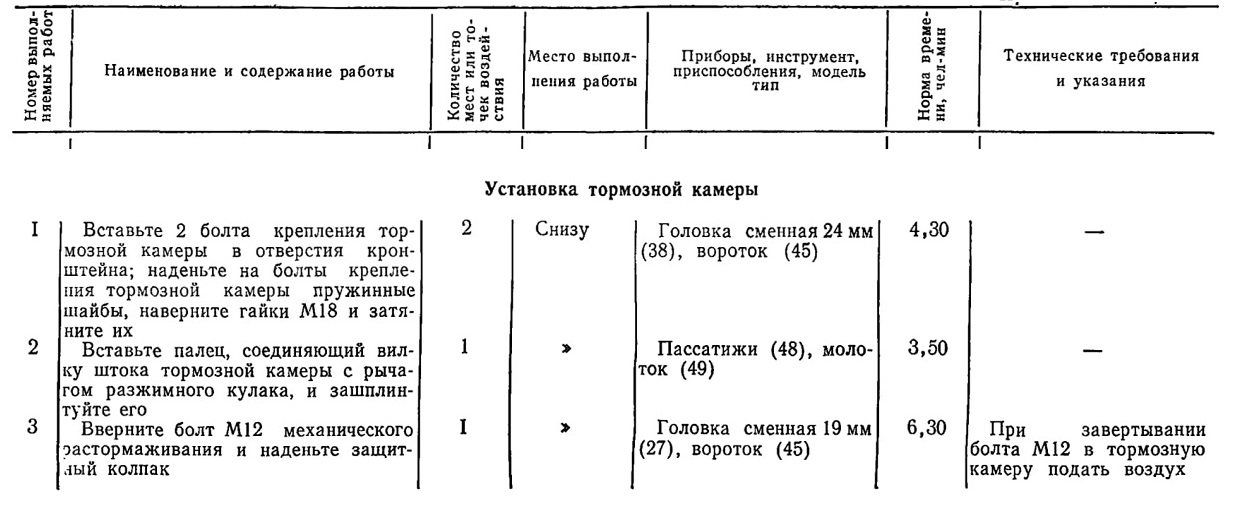

Установка тормозной камеры

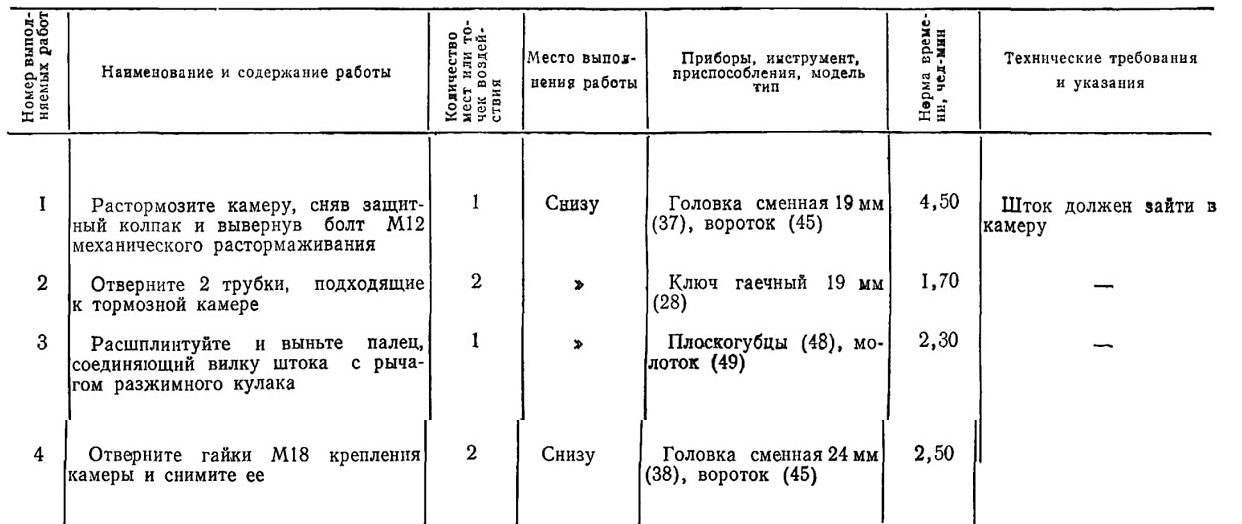

1 Растормозите камеру, сняв защитный колпак и вывернув болт Ml2 механического растормаживания
2 Отверните 2 трубки, подходящие к тормозной камере
3 Расшплинтуйте и выньте палец, соединяющий вилку штока с рычагом разжимного кулака
4 Отверните гайки М18 крепления камеры и снимите ее

Вставьте 2 болта крепления тормозной камеры в отверстия кронштейна; наденьте на болты крепления тормозной камеры пружинные шайбы, наверните гайки М18 и затяните их
Вставьте палец, соединяющий вилку штока тормозной камеры с рычагом разжимного кулака, и зашплинтуйте его
Вверните болт М12 механического оастормаживания и наденьте защит-лый колпак
