Камаз-5320. Замена поперечной рулевой тяги (техкарта)









Карта 16. Замена поперечной рулевой тяги

Общая норма времени — 53,70 чел-мин Исполнитель: слесарь по ремонту автомобилей III разряда

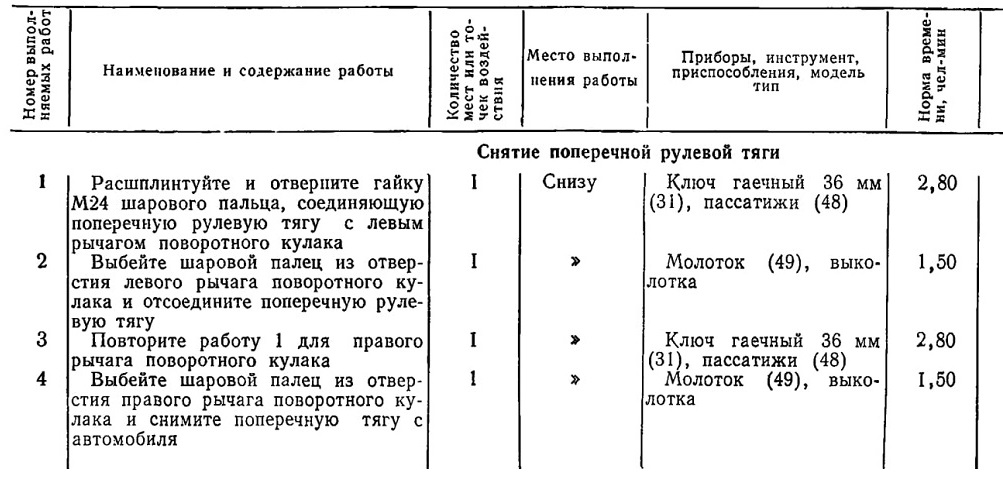

 Снятие поперечной рулевой тяги

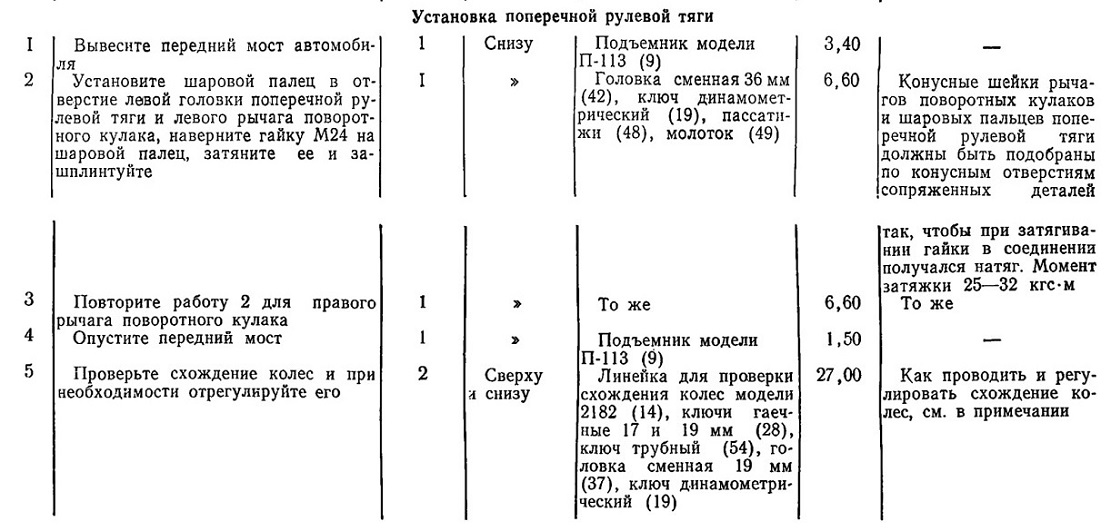

Установка поперечной рулевой тяги





Примечание. Проверка и регулировка схождения колес (работа 5) производится в следующем порядке: поставить передние колеса автомобиля в положение, соответствующее движению .по прямой; установить линейку так, чтобы ее концы упирались в обода колес в их передней части, а отвесы касались поверхности пола; установить стрелку против нуля шкалы линейки и закрепить шкалу; перекатить автомобиль так, чтобы линейка оказалась позади передней оси автомобиля, а отвесы касались пола. По показаниям шкалы линейки узнать величину схождения колес, оно должно быть в пределах 2—5 мм. Если схождение колес не соответствует указанным данным, отрегулировать его изменением длины поперечной рулевой тяги, для чего ослабить болты крепления обоих наконечников поперечной рулевой тяги, ввертывая тягу в наконечники при большом схождении и вывертывая при малом, добиться нормальной величины схождения колес; затянуть гайки болтов крепления наконечников (момент затяжки 5,5—6,0 кгс*м).









Расшплинтуйте и отверните гайку М24 шарового пальца, соединяющую поперечную рулевую тягу с левым рычагом поворотного кулака Выбейте шаровой палец из отверстия левого рычага поворотного кулака и отсоедините поперечную рулевую тягу Повторите работу 1 для правого рычага поворотного кулака Выбейте шаровой палец из отверстия правого рычага поворотного кулака и снимите поперечную тягу с автомобиля

Вывесите передний мост автомобиля
Установите шаровой палец в отверстие левой головки поперечной рулевой тяги и левого рычага поворотного кулака, наверните гайку М24 на шаровой палец, затяните ее и зашплинтуйте
Повторите работу 2 для правого рычага поворотного кулака
Опустите передний мост
Проверьте схождение колес и при необходимости отрегулируйте его
