Камаз-5320. Замена продольной рулевой тяги (техкарта)

Карта 17. Замена продольной рулевой тяги

Общая норма времени — 27,30 чел-мин Исполнитель: слесарь по ремонту автомобилей III разряда

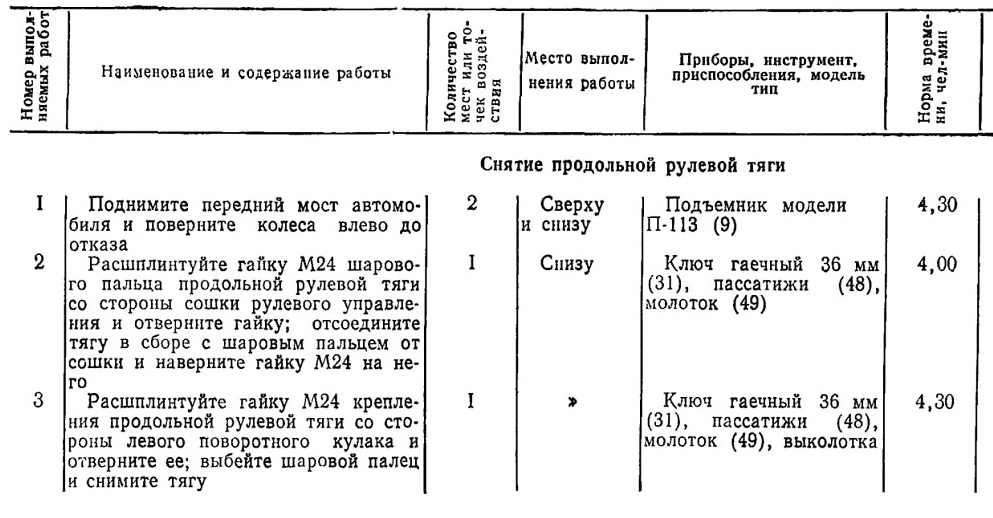

Снятие продольной рулевой тяги

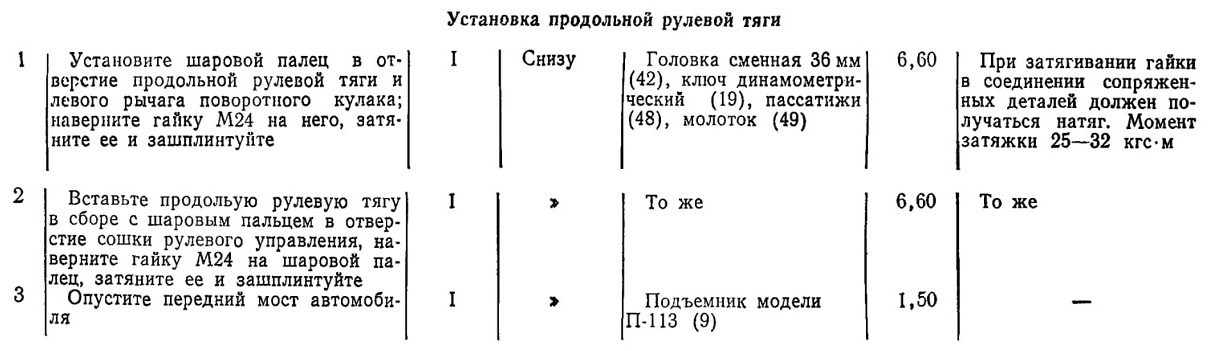

Установка продольной рулевой тяги

Поднимите передний мост автомобиля и поверните колеса влево до отказа

Расшплинтуйте гайку М24 шарового пальца продольной рулевой тяги со стороны сошки рулевого управления и отверните гайку; отсоедините тягу в сборе с шаровым пальцем от сошки и наверните гайку М24 на него

Расшплинтуйте гайку М24 крепления продольной рулевой тяги со стороны левого поворотного кулака и отверните ее; выбейте шаровой палец и снимите тягу

Установите шаровой палец в отверстие продольной рулевой тяги и левого рычага поворотного кулака; наверните гайку М24 на него, затяните ее и зашплинтуйте
Вставьте продольую рулевую тягу в сборе с шаровым пальцем в отверстие сошки рулевого управления, наверните гайку М24 на шаровой палец, затяните ее и зашплинтуйте
Опустите передний мост автомобиля
