Камаз-5320. Таблица заправки

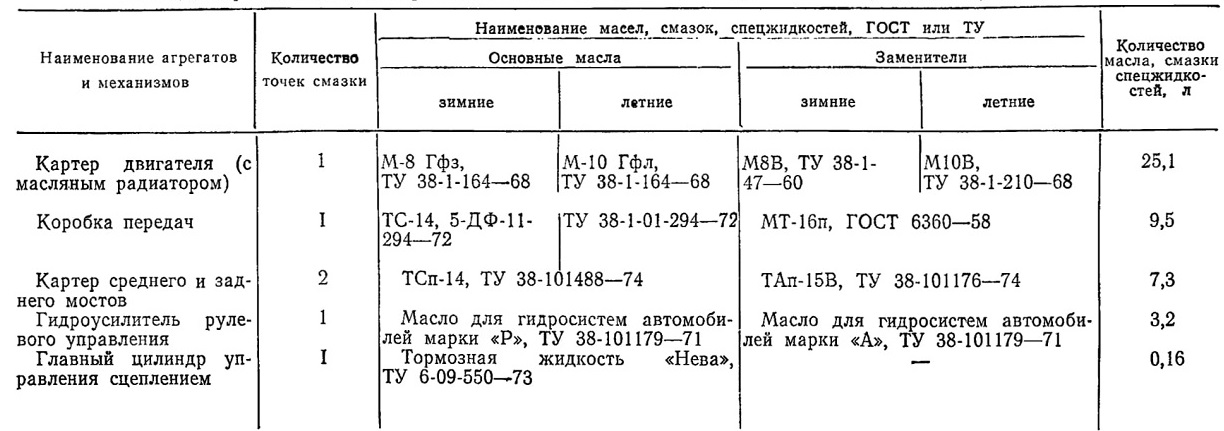

Таблица заправки основных агрегатов автомобиля КамАЗ-5320 при постовых работах текущего ремонта













Камаз-5320. Примерное распределение трудоемкости постовых работ текущего ремонта автомобиля КамАЗ-5320 по агрегатам и механизмам



Наименование агрегатов и узлов

Норма

чел-ч

времени

%

Двигатель, система охлаждения и смазки

40,29

27,9

Система питания

6,44

4,47

Сцепление

4,13

2,86

Коробка передач, делитель и карданная передача

20,97

14,53

Задний и средний мосты

11,76

8,15

Передний мост

8,66

6,00

Рулевое управление

6,23

4,32

Рама и подвеска

9,64

6,68

Тормоза

6,94

4,81

Оперение, кабина и платформа

20,38

14,10

Электрооборудование

8,78

6,08

Итого:

144,22

100,00





Примерный перечень агрегатов, узлов, деталей и приборов автомобиля КамАЗ-5320, рекомендуемых для включения в оборотный фонд





Двигатель и его системы
Двигатель в сборе

Головка цилиндров со втулками в сборе

Насос масляный в сборе

Радиатор масляный в сборе

Котел пускового подогревателя в сборе

Насос топливный низкого давления в сборе

Фильтр воздушный в сборе

Насос топливный высокого давления с регулятором в сборе

Фильтр топливный в сборе

Муфта опережения впрыска топлива в сборе

Глушитель выпуска в сборе

Радиатор в сборе

Гидромуфта привода вентилятора в сборе



Сцепление

Картер сцепления в сборе

Диск нажимной сцепления с кожухом в сборе

Диск ведущий сцепления в сборе



Коробка передач
Коробка передач с делителем в сборе

Крышка коробки передач верхняя в сборе

Картер делителя передач со втулками в сборе

Воздухораспределитель управления механизмом переключения делителя, передач в сборе

Клапан включения делителя передач в сборе



Карданная передача

Вал карданный заднего моста с карданными шарнирами в сборе

Вал карданный среднего моста в сборе



Задний мост

Задний мост в сборе

Главная передача заднего моста в сборе



Средний мост

Средний мост в сборе

Главная передача среднего моста в сборе

Дифференциал межосевой в сборе



Подвеска

Рессора передняя в сборе

Амортизатор в сборе

Рессора задняя в сборе



Передняя ось

Передняя ось с тормозами в сборе



Колеса и ступица

Ступица с тормозным барабаном переднего колеса в сборе



Рулевое управление

Механизм рулевого управления с гидроусилителем в сборе

Насос гидроусилителя руля в сборе

Тяга рулевой трапеции в сборе



Тормоза

Колодка переднего тормоза

Компрессор пневматического тормоза в сборе

Головка компрессора в сборе

Регулятор давления пневмотормозов в сборе

Кран тормозной двухсекционный с рычагом в сборе

Клапан защиты одинарный в сборе

Клапан ускорительный в сборе

Камера тормозная задняя с пружинным электроаккумулятором

Кран разобщительный в сборе

Кран управления тормозами прицепа с двухпроводным приводом

То же, с однопроводным приводом

Кран тормозной обратного действия с ручным управлением и выводом на контрольный клапан

Кран аварийного растормаживания

Испаритель антифриза в сборе




Клапан перепускной двухмагистральный в сборе

Клапан ограничения давления

Клапан защитный двойной

Клапан защитный тройной

Клапан контрольного вывода

Камера тормозная типа 24



Электрооборудование

Генератор переменного тока 24 В, 30 В

Аккумуляторная батарея (12 В) в сборе

Стартер в сборе

Переключатель света комбинированный в сборе (с переключателем указателя поворота и стоп-сигнала)

Фонарь передний в сборе

Фара главная в сборе

Повторители боковые указателей поворота

Фара противотуманная 24 В



Приборы

Электродвигатель отопителя 24 В, 40 Вт правого вращения

То же, левого вращения

Спидометр с электроприводом Амперметр 50 Л

Указатель температуры охлаждающей жидкости 24 В

Указатель давления масла

Манометр воздушный двухстрелочный



Кабина и оперение

Амортизатор задней подвески кабины в сборе

Стеклоочиститель в сборе

Насос водяной очистки ветрового окна в сборе

Амортизатор подвески сидения водителя в сборе

Радиатор отопителя в сборе

Панель облицовочная радиатора

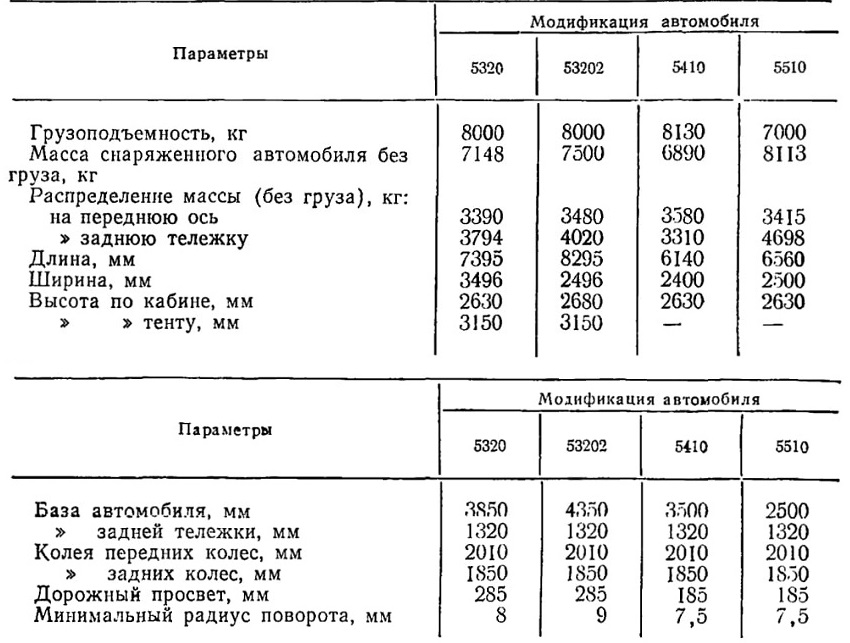

Таблица габаритных и весовых параметров автомобиля КамАЗ-5320 и его модификаций

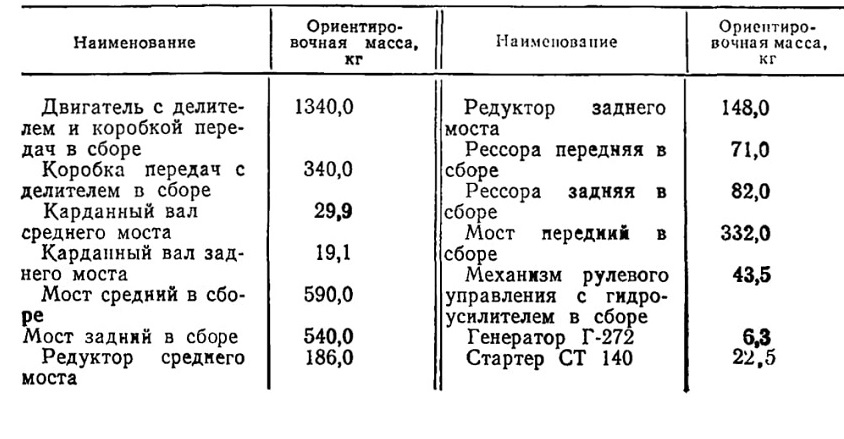

Весовые характеристики основных агрегатов и узлов автомобиля КамАЗ-5320
