Камаз-5320. Замена среднего моста (техкарта)

Карта 7. Замена среднего моста

Общая норма времени — 179,95 чел-мин Исполнители: слесари по ремонту автомобилей II и III разрядов (2 чел.)

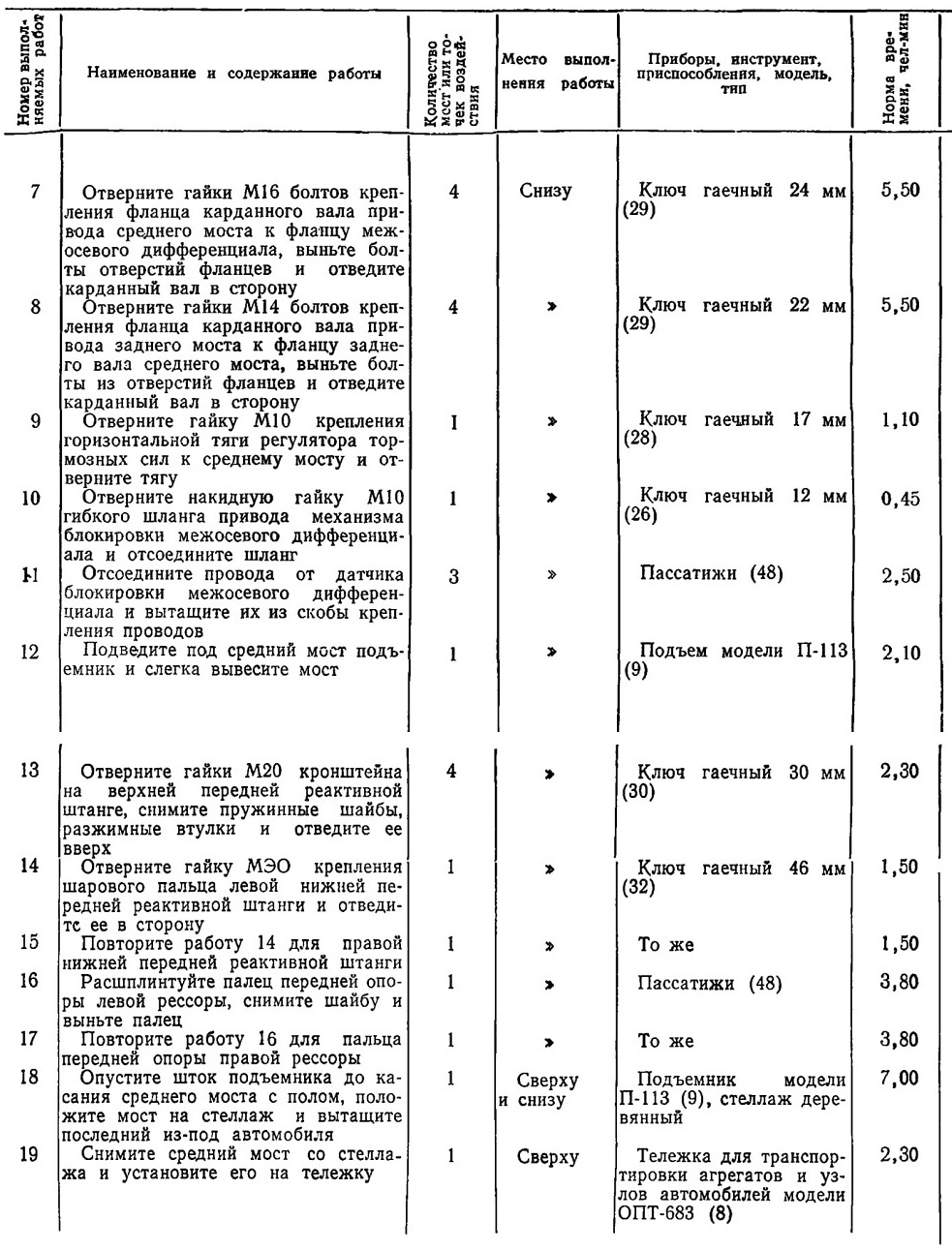

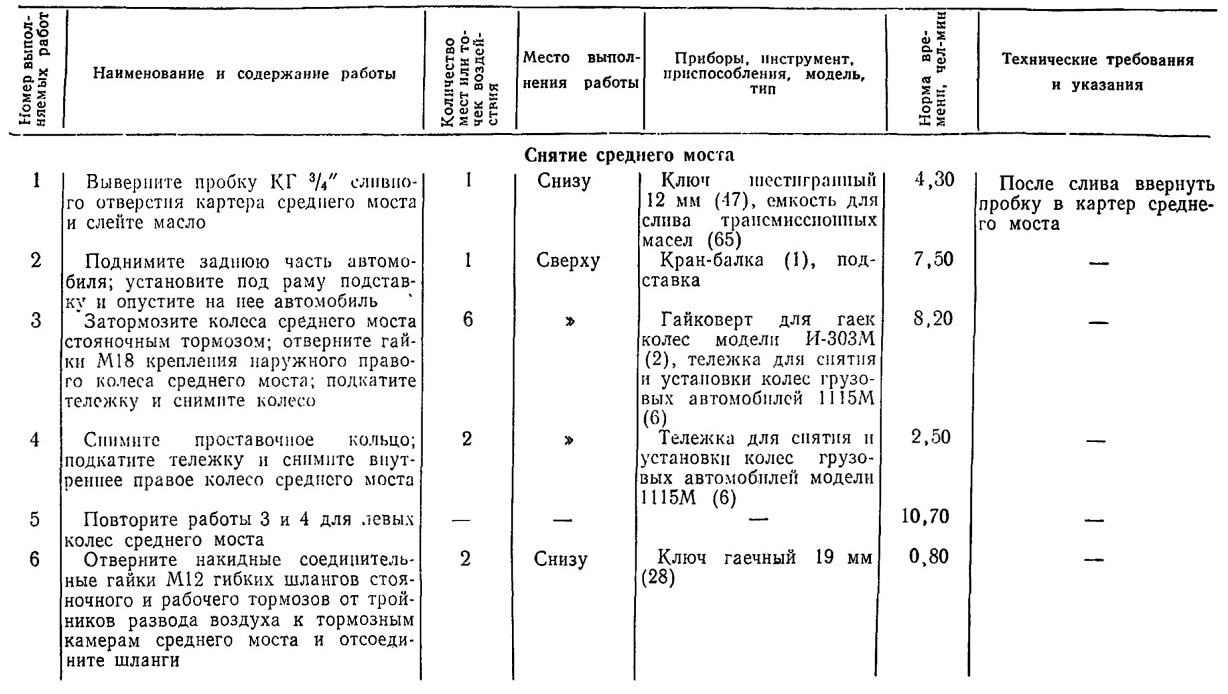

Снятие среднего моста

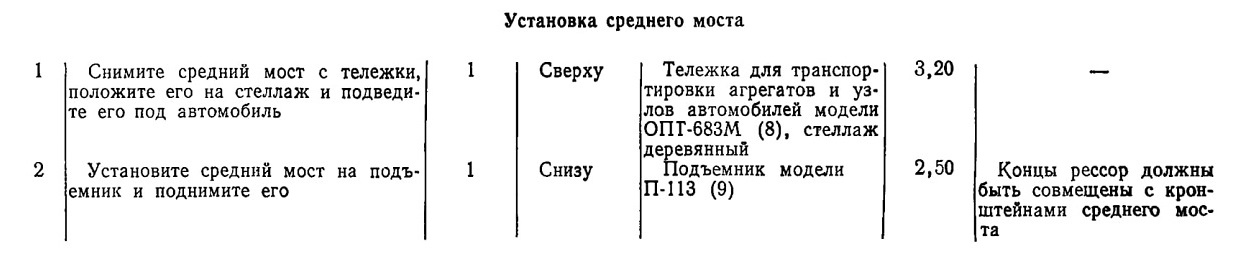

Установка среднего моста

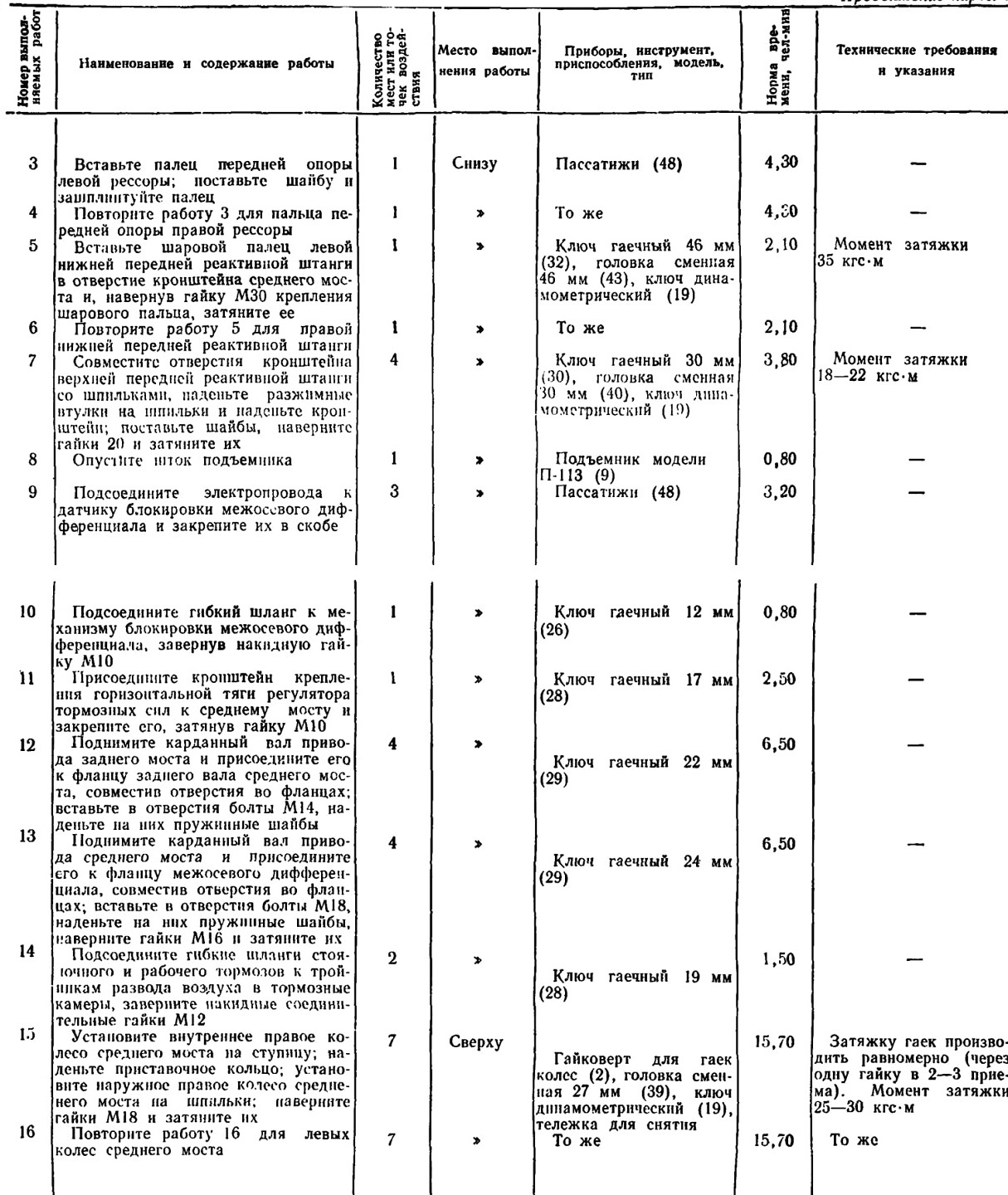

Вставьте палеи передней опоры левой рессоры; поставьте шайбу и зашплинтуйте палец

Повторите работу 3 для пальца передней опоры правой рессоры Встаньте шаровой палец левой нижней передней реактивной штанги в отверстие кронштейна среднего моста и, навернув гайку М30 крепления шарового пальца» затяните ее Повторите работу 5 для правой нижней передней реактивной штанги Совместите отверстия кронштейна верхней передней реактивной штанги со шпильками, наденьте разжимные втулки на шпильки и наденьте кронштейн; поставьте шайбы, наверните гайки 20 и затяните их Опустите шток подъемника

Подсоедините электропровода к датчику блокировки межосевого дифференциала и закрепите их в скобе
Снизу

Подсоедините гибкий шланг к механизму блокировки межосевого дифференциала. завернув накидную гайку М10

Присоедините кронштейн крепления горизонтальной тяги регулятора тормозных сил к среднему мосту и закрепите его, затянув гайку M10 Поднимите карданный вал привода заднего моста и присоедините его к фланцу заднего вала среднего моста, совместив отверстия во фланцах; вставьте в отверстия болты Ml4, наденьте на них пружинные шайбы Поднимите карданный вал привода среднего моста и присоедините его к фланцу межосевого дифференциала, совместив отверстия во фланцах; вставьте в отверстия болты Ml8, наденьте на них пружинные шайбы, наверните гайки MI6 н затяните их Подсоедините гибкие шланги стояночного и рабочего тормозов к тройникам развода воз-духа в тормозные камеры, заверните накидные соединительные гайки MI2 Установите внутреннее правое колесо среднего моста па ступицу; наденьте приставочное кольцо; установите наружное правое колесо средне-него мости на шпильки; наверните гайки М18 н затяните их Повторите работу 16 для левых колес среднего моста

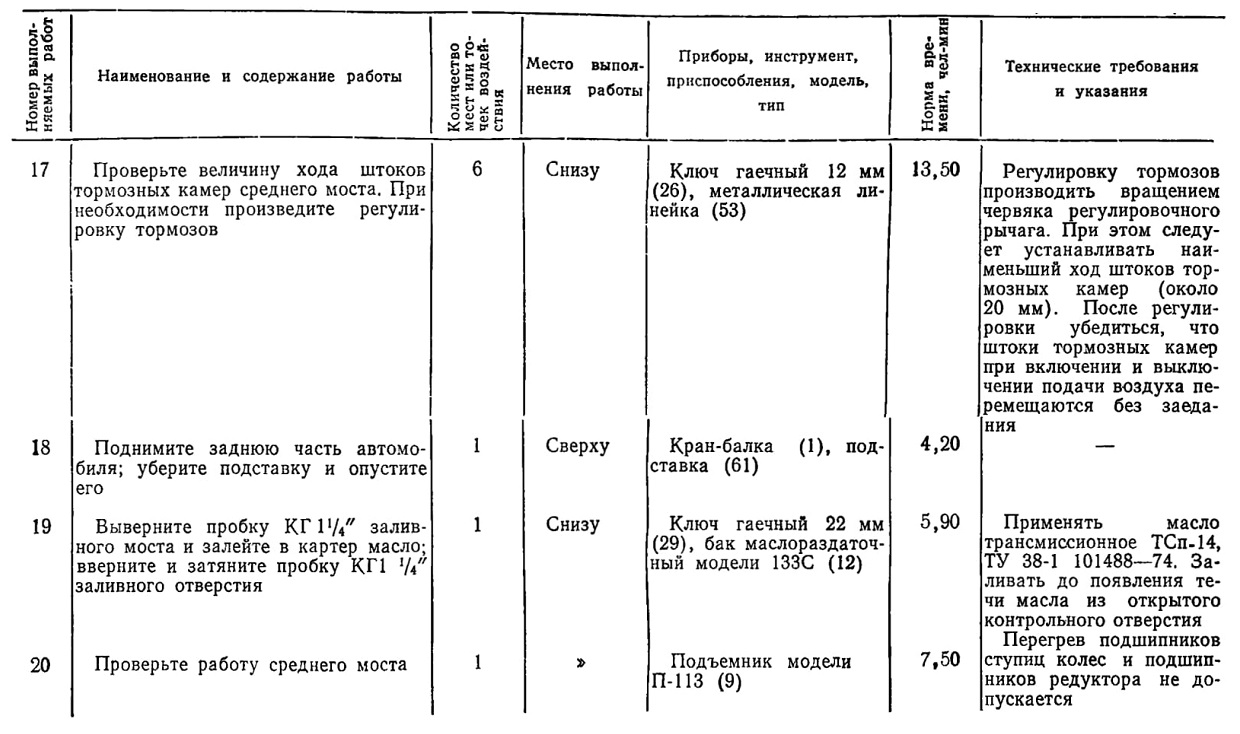

Проверьте величину хода штоков тормозных камер среднего моста. При необходимости произведите регулировку тормозов
Поднимите заднюю часть автомобиля; уберите подставку и опустите его
Выверните пробку КГ l,25 заливного моста и залейте в картер масло; вверните и затяните пробку КГ1 1,25 заливного отверстия
Проверьте работу среднего моста
