Камаз-5320. Замена заднего моста (техкарта)

 Карта 8. Замена заднего моста

Общая норма времени — 183,40 чел-мин Исполнители: слесари по ремонту автомобилей II и III разрядов (2 чел.)

Установка заднего моста

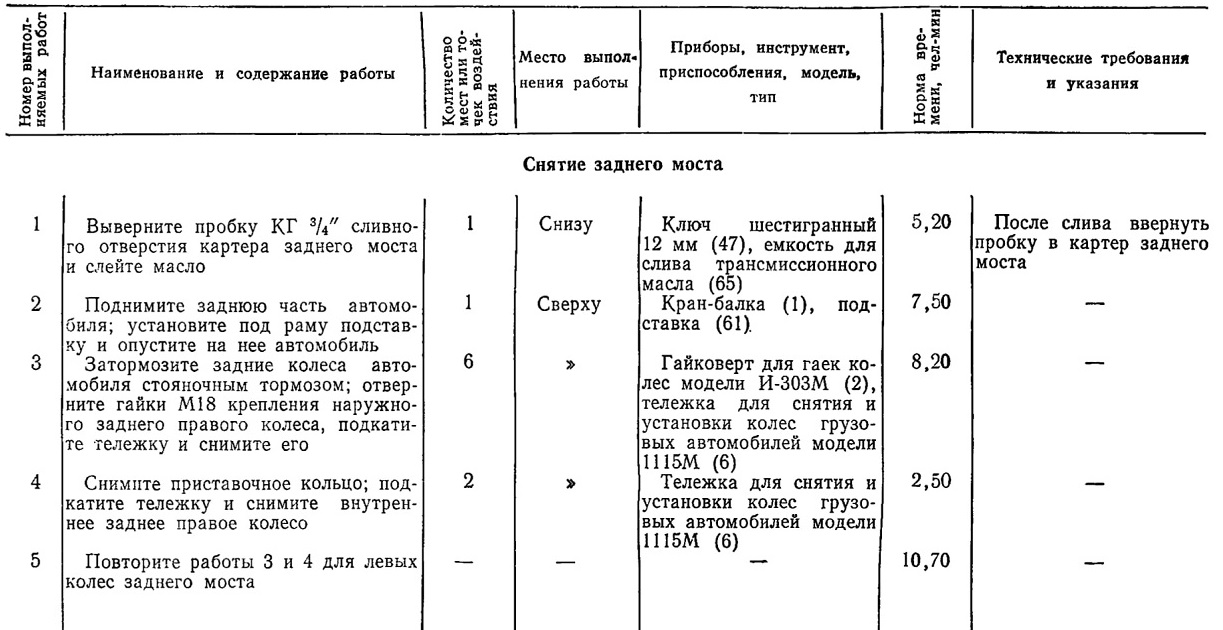

Выверните пробку КГ 3/4" сливного отверстия картера заднего моста и слейте масло

Поднимите заднюю часть автомобиля; установите под раму подставку и опустите на нее автомобиль

Затормозите задние колеса автомобиля стояночным тормозом; отверните гайки Ml8 крепления наружного заднего правого колеса, подкатите тележку и снимите его

Снимите приставочное кольцо; подкатите тележку и снимите внутреннее заднее правое колесо

Повторите работы 3 и 4 для левых колес заднего моста

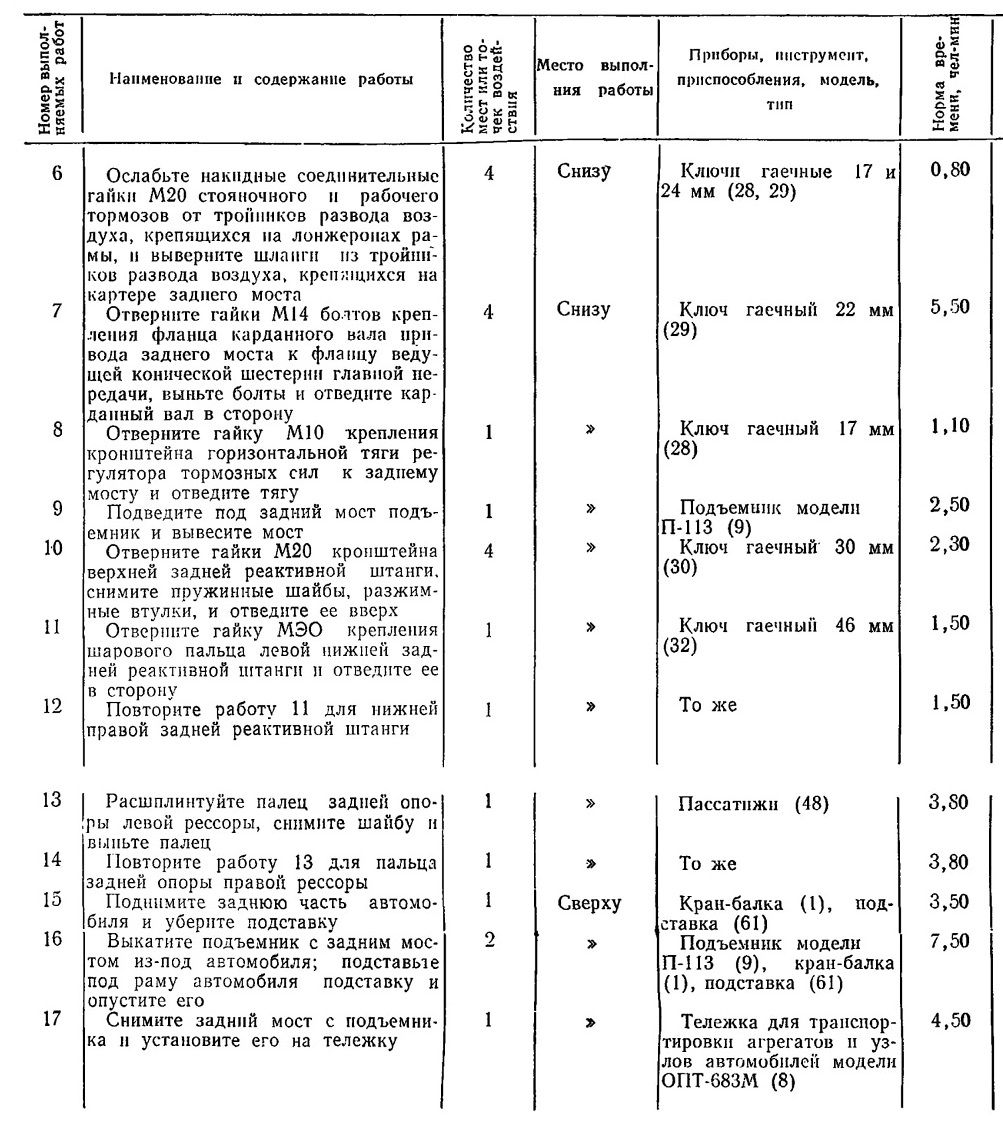

Ослабьте накидные соединительные гайки М20 стояночного и рабочего тормозов от тройников развода воздуха, крепящихся на лонжеронах рамы, и выверните шланги из тройников развода воздуха, крепящихся на картере заднего моста Отверните гайки MI4 болтов крепления фланца карданного вала привода заднего моста к фланцу ведущей конической шестерни главной передачи, выньте болты и отведите кар данный вал в сторону Отверните гайку Ml0 -крепления кронштейна горизонтальной тяги регулятора тормозных сил к заднему мосту и отведите тягу Подведите под задний мост подъемник и вывесите мост Отверните гайки М20 кронштейна верхней задней реактивной штанги, снимите пружинные шайбы, разжимные втулки, и отведите ее вверх Отверните гайку МЭО крепления шарового пальца левой нижней задней реактивной штанги и отведите ее в сторону Повторите работу 11 для нижней правой задней реактивной штанги
Расшплинтуйте палец задней опоры левой рессоры, снимите шайбу и выньте палец Повторите работу 13 для пальца задней опоры правой рессоры Поднимите заднюю часть автомобиля и уберите подставку Выкатите подъемник с задним мостом из-под автомобиля; подставьте под раму автомобиля подставку и опустите его Снимите задний мост с подъемника и установите его на тележку

Снимите задний мост с тележки и установите его на подъемник
Поднимите заднюю часть автомобиля и уберите подставку

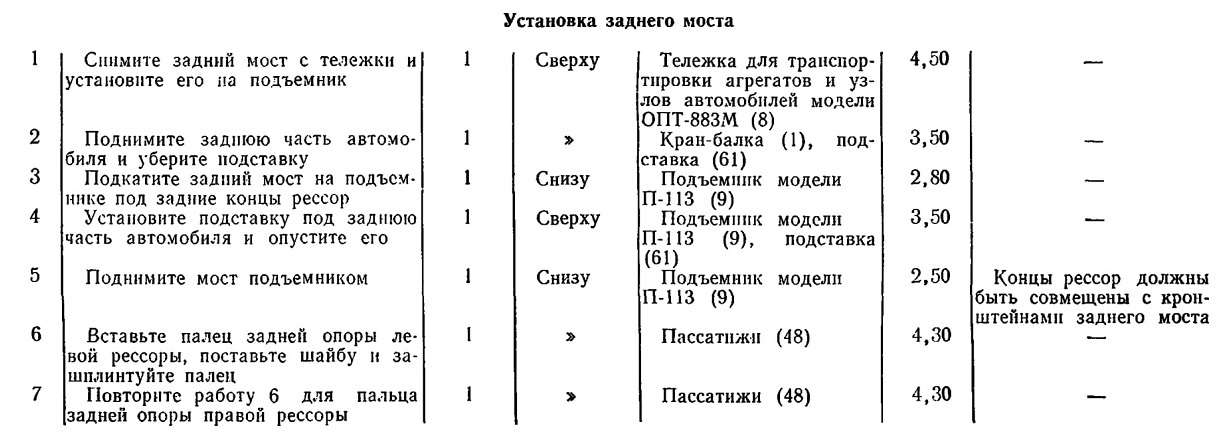

Подкатите задний мост на подъемнике под задние концы рессор
Установите подставку под заднюю часть автомобиля и опустите его
Поднимите мост подъемником
Вставьте палец задней опоры левой рессоры, поставьте шайбу и зашплинтуйте палец
Повторите работу 6 для пальца задней опоры правой рессоры

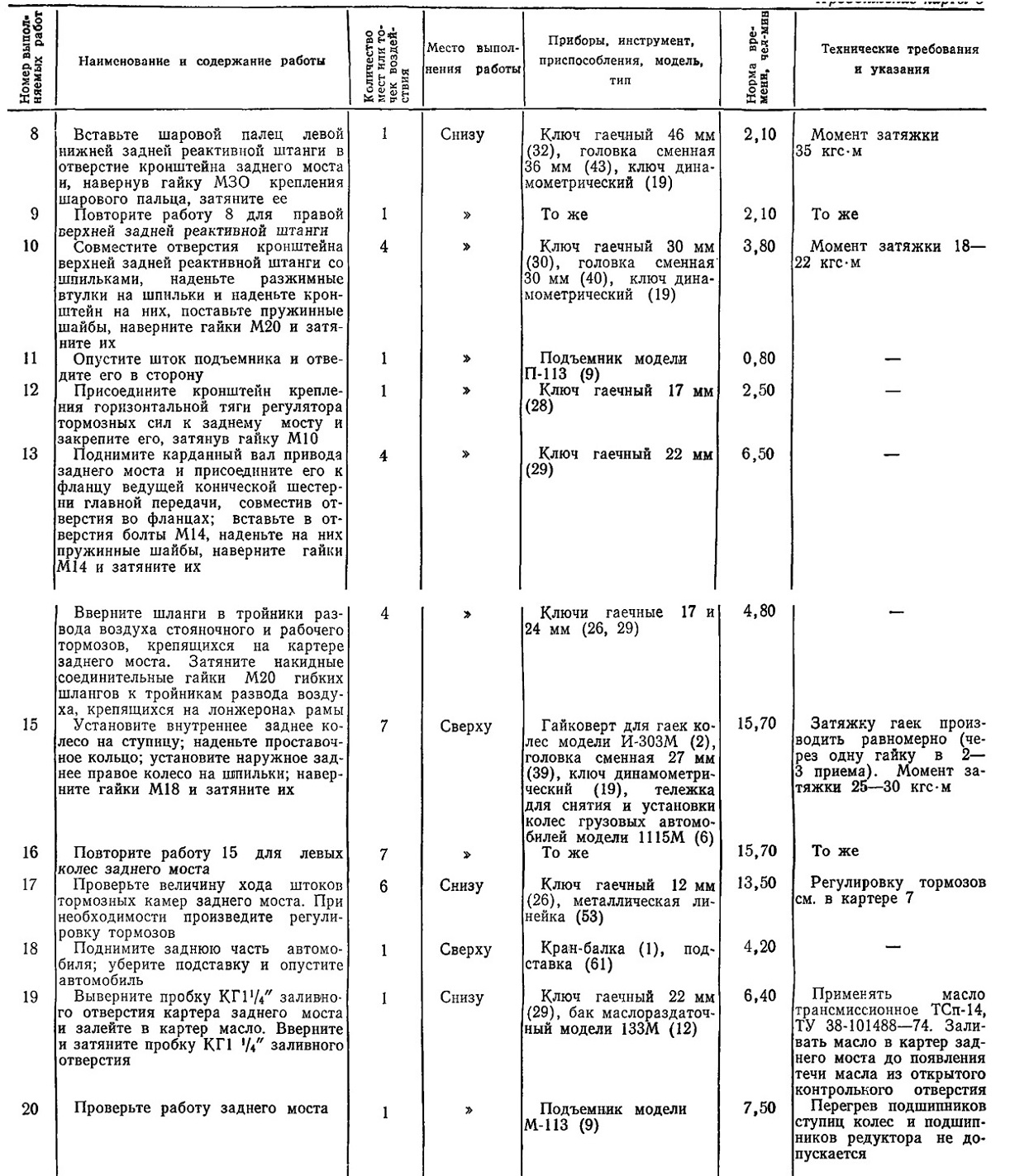

Вставьте шаровой палец левой нижней задней реактивной штанги в отверстие кронштейна заднего моста и, навернув гайку МЗО крепления шарового пальца, затяните ее
Повторите работу 8 для правой верхней задней реактивной штанги
Совместите отверстия кронштейна верхней задней реактивной штанги со шпильками, наденьте разжимные втулки на шпильки и наденьте кронштейн на них, поставьте пружинные шайбы, наверните гайки М20 и затяните их
Опустите шток подъемника и отведите его в сторону
Присоедините кронштейн крепления горизонтальной тяги регулятора тормозных сил к заднему мосту и закрепите его, затянув гайку М10
Поднимите карданный вал привода заднего моста и присоедините его к фланцу ведущей конической шестерни главной передачи, совместив отверстия во фланцах; вставьте в отверстия болты Ml4, наденьте на них пружинные шайбы, наверните гайки М14 и затяните их
Вверните шланги в тройники развода воздуха стояночного и рабочего тормозов, крепящихся на картере заднего моста. Затяните накидные соединительные гайки М20 гибких шлангов к тройникам развода воздуха, крепящихся на лонжерона рамы
Установите внутреннее заднее колесо на ступицу; наденьте проставоч-ное кольцо; установите наружное заднее правое колесо на шпильки; наверните гайки М18 и затяните их
Повторите работу 15 для левых колес заднего моста
Проверьте величину хода штоков тормозных камер заднего моста. При необходимости произведите регулировку тормозов
Поднимите заднюю часть автомобиля; уберите подставку и опустите автомобиль
Выверните пробку КГ 1,25" заливного отверстия картера заднего моста и залейте в картер масло. Вверните и затяните пробку КГ 1,25" заливного отверстия
Проверьте работу заднего моста
