Камаз-5320. Замена карданного вала заднего моста (техкарта)

Карта 6. Замена карданного вала заднего моста

Общая норма времени — 24,00 чел-мин Исполнитель: слесарь по ремонту автомобилей III разряда

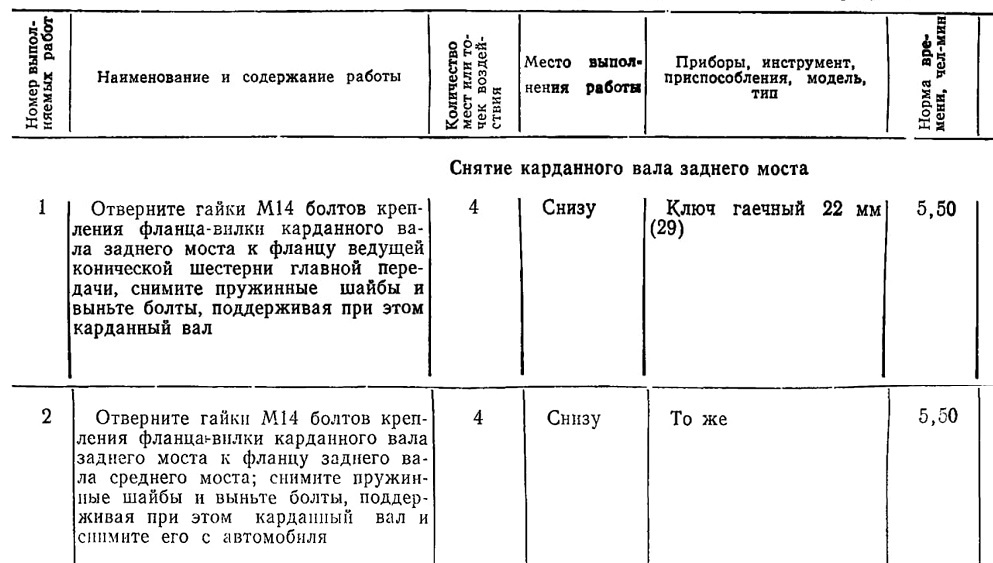

Снятие карданного вала заднего моста

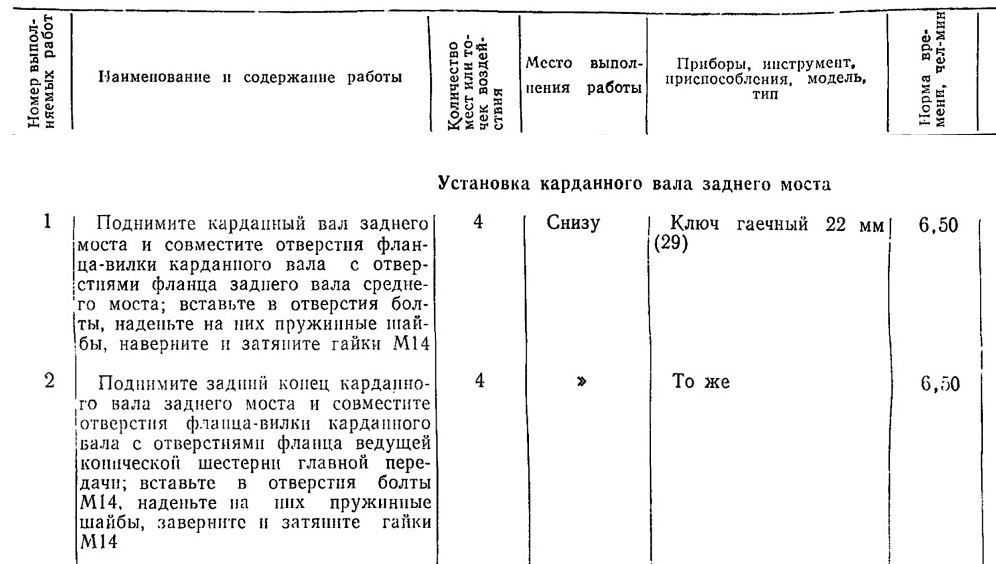

Установка карданного вала заднего моста

Отверните гайки М14 болтов крепления фланца-вилки карданного вала заднего моста к фланцу ведущей конической шестерни главной передачи, снимите пружинные шайбы и выньте болты, поддерживая при этом карданный вал
Отверните гайки М14 болтов крепления фланца-вилки карданного вала заднего моста к фланцу заднего вала среднего моста; снимите пружинные шайбы и выньте болты, поддерживая при этом карданный вал и снимите его с автомобиля

Поднимите карданный вал заднего моста и совместите отверстия фланца-вилки карданного вала с отверстиями фланца заднего вала среднего моста; вставьте в отверстия болты, наденьте на них пружинные шайбы, наверните и затяните гайки M14
Поднимите задний конец карданного вала заднего моста и совместите отверстия фланца-вилки карданного вала с отверстиями фланца ведущей конической шестерни главной передачи; вставьте в отверстия болты Ml4, наденьте на них пружинные шайбы, заверните и затяните гайки М14
